MRZ-X54368 Panel szkoleniowy sieci CAN BUS dla pojazdów nowej generacji

Opis produktu – MRZ-X54368 Panel szkoleniowy sieci CAN BUS dla pojazdów nowej generacji

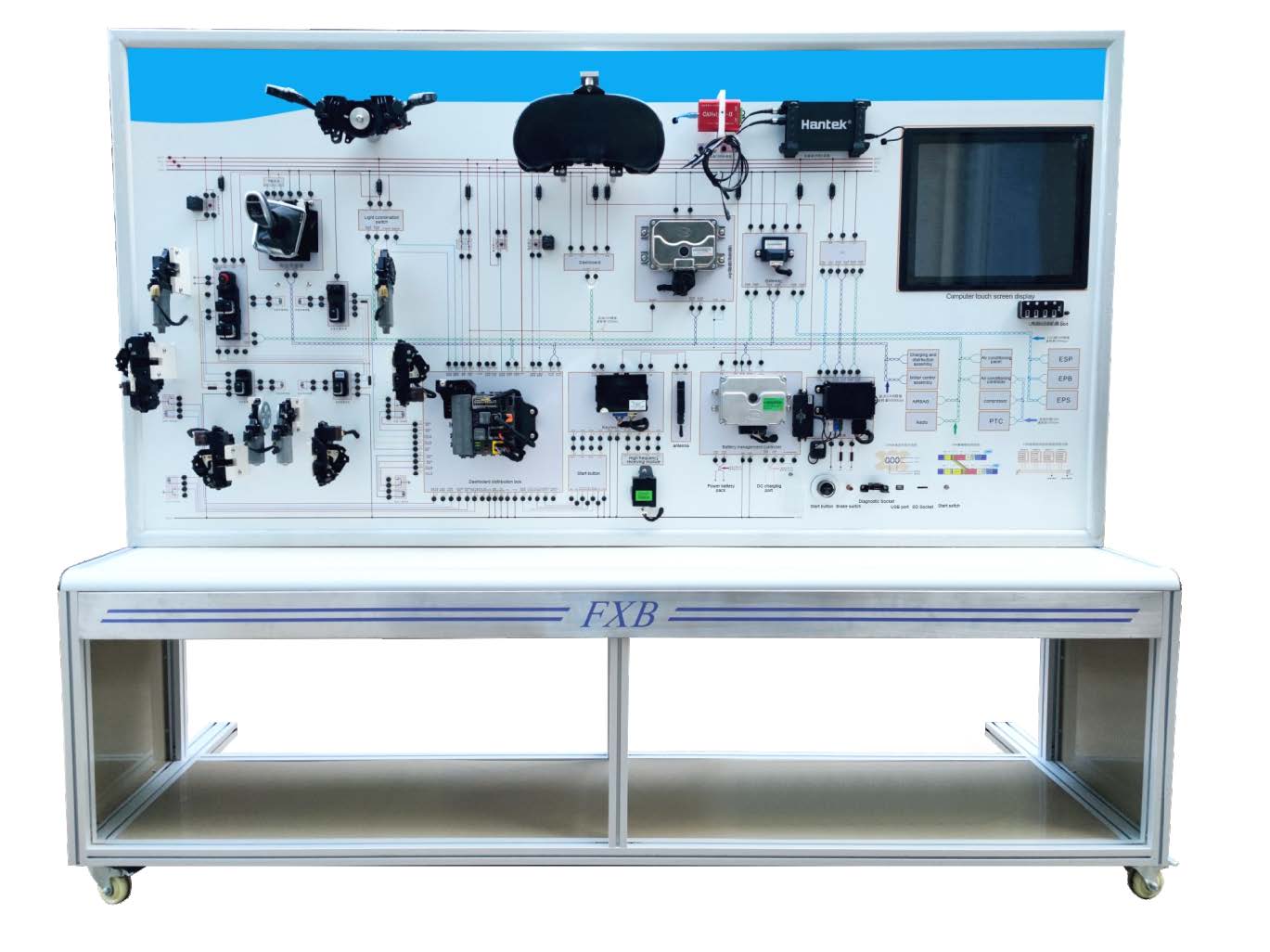

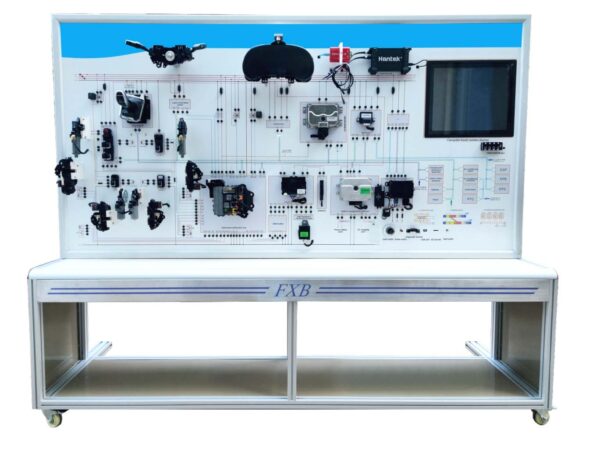

Panel szkoleniowy wykorzystuje komponenty popularnego systemu sieci CAN w sedanach z napędem nowej energii, aby w rzeczywisty sposób zademonstrować strukturę oryginalnego systemu sieci CAN w samochodzie. Może on zademonstrować relacje transmisji danych między oryginalnym systemem sterowania szybami samochodowymi, systemem bezkluczykowego dostępu i uruchamiania, systemem zarządzania akumulatorem, systemem bramki pokładowej, systemem sterowania pojazdem oraz systemem sterowania oświetleniem, a także całe połączenia sieciowe CAN między poszczególnymi modułami. Panel szkoleniowy jest wyposażony w ekran komputerowy i analizator danych CAN. Może zbierać w czasie rzeczywistym przebiegi danych CAN i przesyłać je do wyświetlacza komputera w celu dynamicznego wyświetlania i analizy. Nadaje się do potrzeb dydaktycznych w zakresie budowy i konserwacji magistrali sieciowej CAN w szkołach zawodowych, placówkach kształcenia i szkolenia ogólnego.

Funkcje

1. System magistrali danych CAN-BUS posiada kompletne komponenty i w pełni przedstawia strukturę systemu magistrali danych CAN-BUS.
2. System magistrali danych CAN-BUS działa normalnie i może zademonstrować stan pracy transmisji danych magistrali danych w sieci zasilającej, sieci komfortowej, sieci ESC i systemach sieci startowej systemu CAN-BUS, w pełni demonstrując proces pracy i zasadę działania systemu magistrali danych CAN-BUS.
3. Panel szkoleniowy jest wyposażony w zintegrowany wyświetlacz komputerowy, który może odczytywać i wyświetlać różne komunikaty analityczne magistrali CAN oraz przebiegi danych. Nie wymaga zewnętrznego oscyloskopu do gromadzenia i analizowania danych komunikatów.
4. Studenci mogą wizualnie porównać kolorowy schemat obwodu i schemat zasad działania panelu tablicy dydaktycznej, aby poznać schemat strukturalny i fizyczny obiekt systemu sieci magistrali CAN pojazdu elektrycznego oraz zrozumieć i przeanalizować tryb połączenia i zasadę działania systemu sieci magistrali CAN pojazdu elektrycznego.
5. Na panelu platformy szkoleniowej zainstalowane są terminale wykrywające, które mogą bezpośrednio wykrywać sygnały elektryczne pinów okablowania różnych elementów elektrycznych w systemie CAN-BUS, takie jak rezystancja, napięcie, prąd, częstotliwość, sygnały przebiegu itp.
6. Platforma szkoleniowa jest wyposażona w stanowisko diagnostyczne, które można podłączyć do detektora usterek w celu wykonywania funkcji autodiagnostycznych, takich jak odczytywanie kodów usterek, kasowanie kodów usterek oraz odczytywanie strumieni danych dla elektronicznego układu sterowania systemu CAN-BUS.
7. Platforma szkoleniowa jest dopasowana do 2-kanałowego analizatora CAN, który może odczytywać i analizować informacje z każdej sieci CAN oraz symulować wysyłanie komunikatów CAN przez elementy systemu do magistrali sterującej.
8. Zastosowanie zasilacza DC 12 V zmniejsza problemy związane z ładowaniem, a zasilacz posiada zabezpieczenie przed zwarciem.
9. Urządzenie ma konstrukcję mobilną z blokowanymi kółkami uniwersalnymi, co jest wygodne podczas nauczania. Cała platforma ma sztywną konstrukcję spawaną z materiałów zgodnych z normami krajowymi. Powierzchnia jest pokryta wysokiej jakości lakierem samochodowym natryskiwanym i utwardzanym w wysokiej temperaturze, który jest odporny na wilgoć, rdzę i zużycie.
10. Wyposażony w inteligentny system oceny i egzaminacji V1.0:
    System ten oparty jest na systemie Android i sieci bezprzewodowej (WIFI) i stanowi inteligentny system ustawiania i oceny usterek w postaci oprogramowania APP, które może działać na każdym smartfonie lub tablecie z systemem Android. Wykorzystuje funkcję sieciową WIFI telefonu lub tabletu do bezprzewodowej komunikacji z platformą szkoleniową lub tablicą dydaktyczną wyposażoną w moduł zdalnego sterowania ustawianiem usterek.

Podstawowe parametry

1. Zasilanie zewnętrzne: AC 220V ± 10% 50Hz
2. Napięcie robocze: DC 12V
3. Temperatura robocza: -5℃ ~ +50℃
4. Rozmiar wyświetlacza: nie mniej niż 19 cali
5. Wymiary urządzenia: nie mniej niż 2400 × 700 × 1800 mm (długość × szerokość × wysokość)
6. Rozmiar tablicy szkoleniowej: nie mniej niż 2400 × 1200 × 200 mm (długość × wysokość × grubość)
