Obwody prądu stałego i przemiennego Karty doświadczalne

Opis

W obszarze technologii prądu stałego i przemiennego, pakiet ten ma na celu zapoznanie uczniów krok po kroku z głównymi koncepcjami obwodów elektrycznych i zachowaniem komponentów poprzez praktyczne badania. Pakiet zawiera specjalny zestaw kart zaprojektowanych do pracy z jednostką główną, aby wprowadzić uczniów w podstawy teorii obwodów elektrycznych prądu przemiennego i stałego poprzez interaktywne eksperymenty.

Zakres dostawy

Karty eksperymentalne obwodów AC i DC (EC100)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Wymagane do działania

Uchwyt na kartę (MMS103) Z zaawansowanym interfejsem komputerowym Jednostka bazowa z wbudowanym zasilaczem (MMS100) zasilaczem (MMS100)
Uchwyt na kartę (MMS103) z jednostką bazową interfejsu komputerowego z wbudowanym zasilaczem (MMS101)
Zasilacz stołowy (MMS102) (Klient musi dostarczyć oscyloskop, generator funkcyjny, multimetr)

Szczegóły techniczne

Karty eksperymentalne zawierają zbiór aktywnych, pasywnych elementów i wiele komponentów elektrycznych, takich jak rezystory, przełączniki, lampy, diody LED, rezystory, kondensatory, cewki indukcyjne itp.
Obejmują one również obwody dzielników napięcia, rezystory zależne od światła i napięcia, model alarmu przeciwpożarowego i obwody LC – LR – RLC. Ponadto wiele obwodów można skonfigurować przy użyciu komponentów kart.

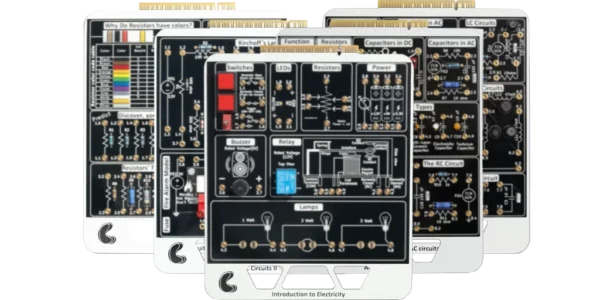

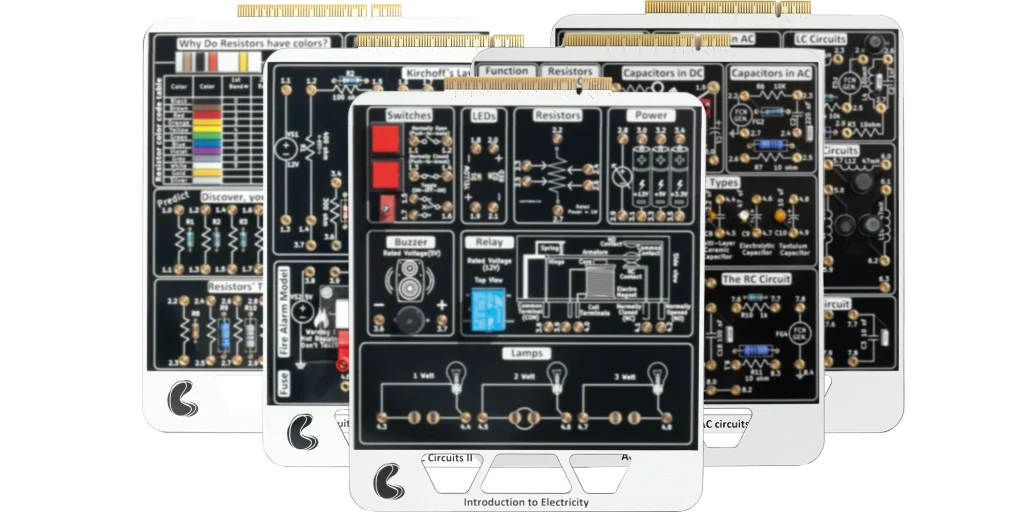

Karty eksperymentalne obejmują: Wprowadzenie do elektryczności (EC100.01), Obwody elektryczne prądu stałego I (EC100.02), Obwody prądu stałego II (EC100.03), Obwody prądu przemiennego I (EC100.04), Obwody prądu przemiennego II (EC100.05), Obwody prądu przemiennego III (EC100.06)

Objęte tematy

Wprowadzenie do elektryczności (EC100.01)
- Używanie różnych urządzeń testowych, takich jak woltomierze i amperomierze
- Eksperymentowanie z efektem siły elektromotorycznej i pomiar różnicy potencjałów.
- Pomiar napięcia, prądu i rezystancji
- Testowanie komponentów i używanie ich jako części obwodu elektrycznego.
- Rysowanie i wdrażanie prostych schematów.
- Mierzenie i obliczanie rozpraszania mocy.
- Badanie połączeń równoległych i szeregowych.
- Wdrażanie obwodu przełączania lampy za pomocą przekaźnika.
- Zrozumienie symulowanego obwodu brzęczyka.
- Obsługa różnych typów przełączników i ich zastosowań.
- Zasilacze w konfiguracjach szeregowych i równoległych
- Dioda elektroluminescencyjna jest użytecznym elementem elektrycznym.
- Praktyczne wykonywanie obliczeń mocy przy użyciu lamp o różnych mocach znamionowych.
- Zapoznanie się z budową rezystancji i nauka pomiaru jej wartości przy użyciu multimetru.
Obwody elektryczne prądu stałego I (EC100.02)
- Kodowanie kolorami rezystorów małej mocy.
- Obliczanie rozpraszania mocy przez rezystor.
- Zmienne napięcie wyjściowe za pomocą połączenia potencjometru
- Specjalne rezystory i ich zastosowania
- Weryfikacja prawa Ohma.
- Równoważna rezystancja rezystorów połączonych szeregowo.
- Równoważna rezystancja rezystorów połączonych równolegle.
- Podział napięcia za pomocą rezystorów szeregowych
Obwody prądu stałego II (EC100. 03)
- Napięcia i prądy w obwodzie połączonym szeregowo (prawo napięciowe Kirchhoffa)
- Napięcia i prądy w obwodzie połączonym równolegle (prawo prądowe Kirchhoffa)
- Analiza obwodów połączonych szeregowo-równolegle
- Bezpiecznik resetowalny i jego zastosowanie do ochrony urządzeń elektronicznych.
- Wdrażanie modelu alarmu przeciwpożarowego przy użyciu termistorów.
- Obliczanie rezystancji zastępczej dla różnych obwodów

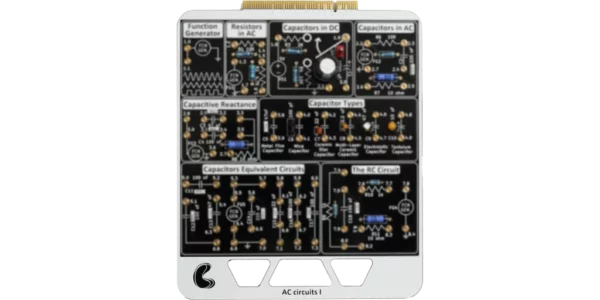

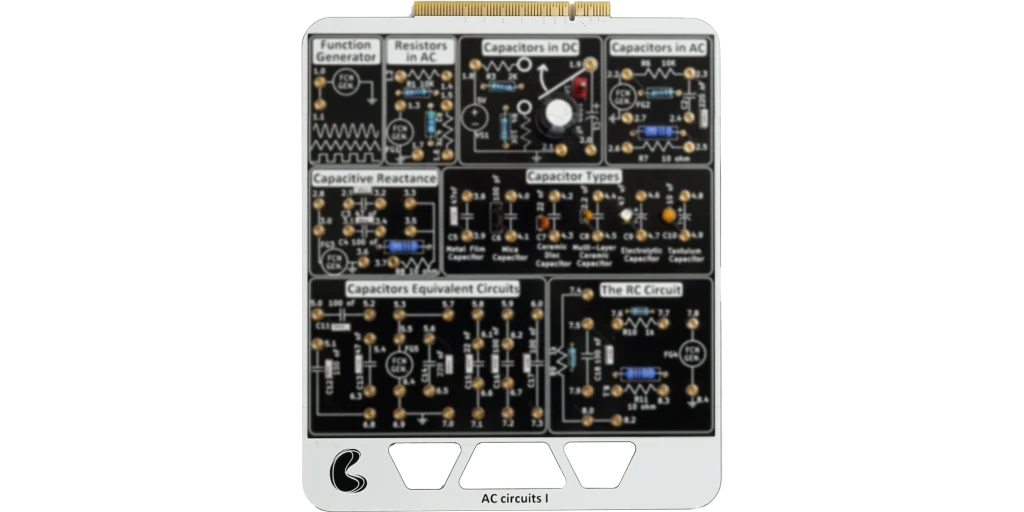

Obwody prądu przemiennego I (EC100.04)
- Nauka korzystania z generatora funkcyjnego i oscyloskopu
- Badanie zmiennych przebiegów
- Odkrywanie zachowania rezystorów w obwodach prądu przemiennego i tego, czy różnią się one od obwodów prądu stałego.
- Znajomość zależności między wartościami szczytowymi i skutecznymi dla przebiegów sinusoidalnych
- Zasilanie naprzemienne z obciążeniem czysto rezystancyjnym
- Eksperymentowanie z zachowaniem kondensatora w obwodach prądu stałego.
- Obserwowanie wpływu pojemności na przebiegi napięcia i prądu przemiennego z sygnałami prostokątnymi i sinusoidalnymi.
- Zasilanie AC z czystym obciążeniem pojemnościowym
- Zmiana reaktancji pojemnościowej (Xc) z częstotliwością
- Zmiana reaktancji pojemnościowej z pojemnością
- Poznanie różnych typów kondensatorów, różnic między każdym z tych typów, a także ich zastosowań.
- Podłączanie kondensatorów równolegle lub szeregowo do źródła prądu zmiennego
- Odkrycie zależności fazowej prądu do napięcia dla kondensatora.
- Wdrażanie obwodów rezystancyjno-pojemnościowych
- Nauka obliczania obwodów zastępczych kondensatorów i praktyczna weryfikacja tej koncepcji.
- Implementacja szeregowych i równoległych obwodów RC i zrozumienie ich zachowania przy zmiennej częstotliwości.

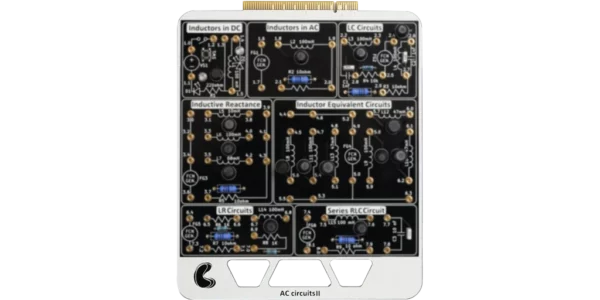

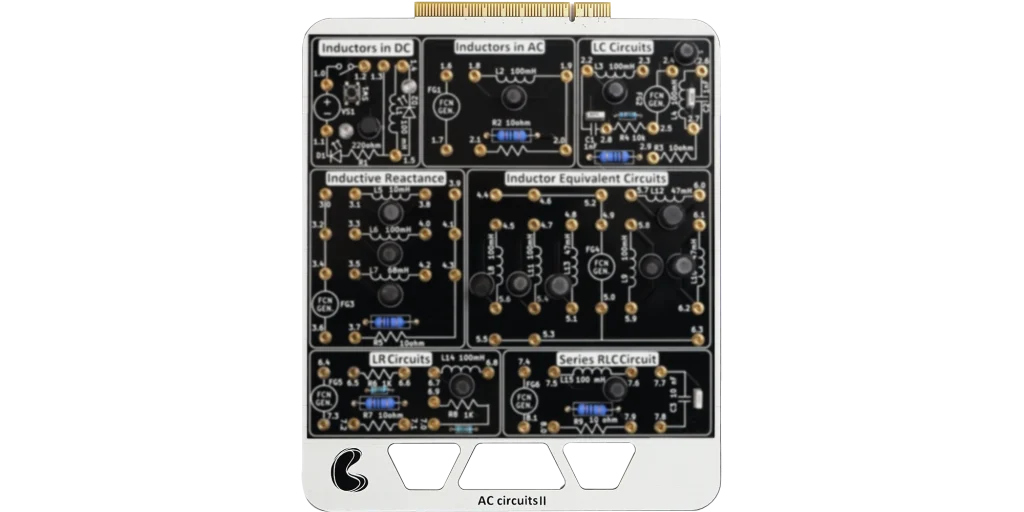

Obwody prądu przemiennego II (EC100.05)
- Odkrywanie zachowania cewek indukcyjnych w obwodach prądu stałego.
- Eksperymentowanie z cewkami indukcyjnymi w obwodach prądu przemiennego i zauważanie ich wpływu na przebiegi napięcia i prądu.
- Zmiana reaktancji indukcyjnej (XL) w zależności od częstotliwości
- Zmiana reaktancji indukcyjnej w zależności od indukcyjności.
- Cewki indukcyjne połączone równolegle lub szeregowo przy zasilaniu prądem przemiennym.
- Phase Relationship of Current to Voltage for an Inductor
- Obwody rezystancyjno-induktancyjne
- Obwody rezystancyjno-induktancyjno-pojemnościowe
- Zależność między indukcyjnością, pojemnością i częstotliwością rezonansową
- Różnica między efektem rezonansu w równoległych i szeregowych obwodach LC.
- Obwody filtrów rezystancyjno-induktancyjnych i rezystancyjno-pojemnościowych
- Znajdź częstotliwość rezonansową praktycznie i zweryfikuj ją teoretycznie za pomocą obliczeń.
Obwody prądu przemiennego III (EC100.06)
- Eksperymenty z filtrami dolnoprzepustowymi wykorzystującymi elementy pasywne (filtr RC i filtr LR)
- Implementacja filtrów górnoprzepustowych (filtr CR i filtr RL).
- Odkrycie różnicy między filtrem pasmowoprzepustowym a filtrem pasmowoprzepustowym (filtrem z wycięciem) oraz
- obliczenie odpowiadającej im częstotliwości odcięcia.
- Zrozumienie, w jaki sposób reaktancja indukcyjna i pojemnościowa elementów pasywnych odgrywa kluczową rolę w dyktowaniu odpowiedzi częstotliwościowej filtrów.
