P3.4.5 Transformator – Leybold

Zachowanie transformatora pod obciążeniem zależy od jego fizycznej konstrukcji. Fakt ten może być zademonstrowany za pomocą transformatora do doświadczeń dla studentów.

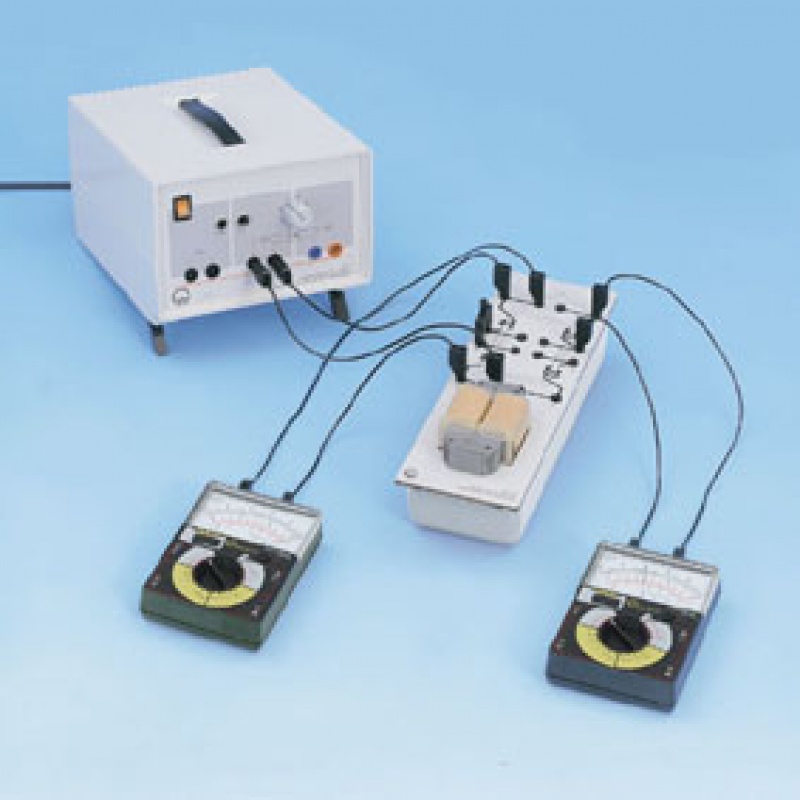

Celem doświadczenia P3.4.5.1 jest pomiar przekładni napięciowej transformatora nieobciążonego i przekładni prądowej zwartego transformatora. W tym samym czasie, demonstrowana jest różnica pomiędzy the transformatorem izolacyjnym i autotransformatorem.

Doświadczenie P3.4.5.2 bada stosunek napięcia pierwotnego i wtórnego w “twardym” i “miękkim” transformatorze pod obciążeniem. W obu przypadkach, linie strumienia magnetycznego transformatora są przedstawiane za pomocą opiłków żelaza na szklanej płycie umieszczonej na transformatorze.

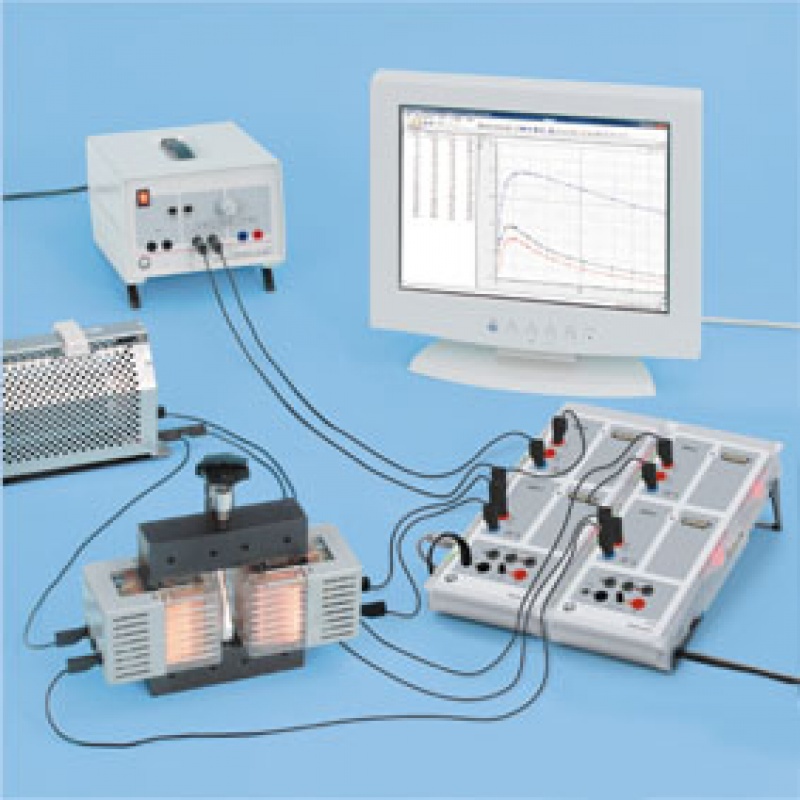

W doświadczeniu P3.4.5.3 , napięcie pierwotne i wtórne oraz prądy pierwotne i wtórne transformatora obciążonego są rejestrowane w czasie za pomocą systemu akwizycji danych
