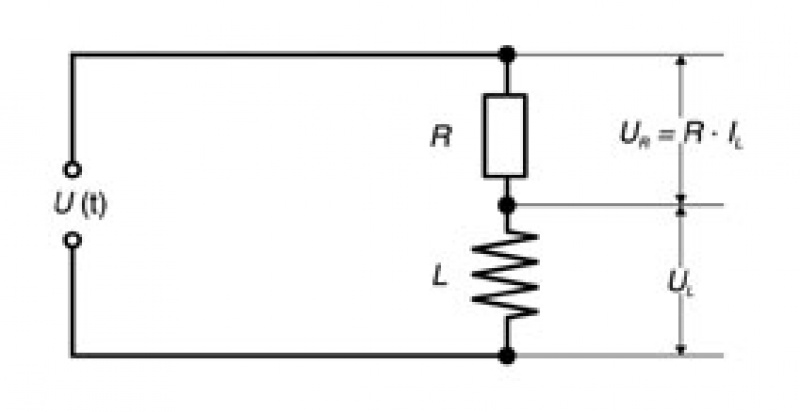

Aby zbadać zachowanie cewek w obwodach DC i AC, napięcie UL a cewce jest mierzone przy pomocy dwukanałowego oscyloskopu oraz prąd IL przepływający przez cewkę jest dodatkowo obliczany ze spadku napięcia na rezystorze
R połączonym szeregowo.

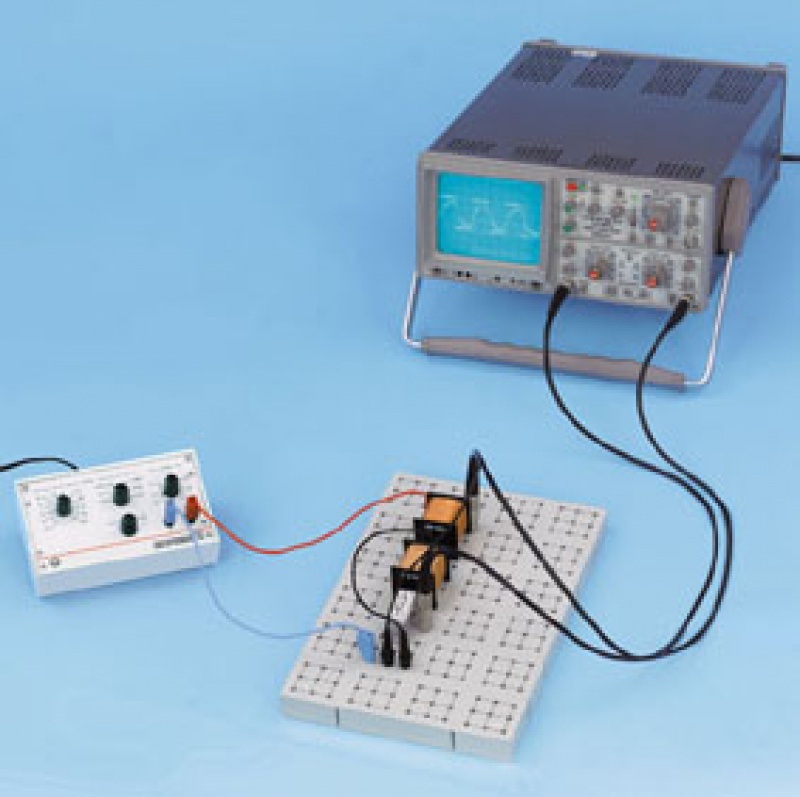

Obwody do przeprowadzania tych pomiarów są złożone na płycie z wtykami za pomocą systemu STE. Generator funkcyjny jest używany jako źródło napięcia o zmiennej amplitudzie i częstotliwości.
|
W doświadczeniu P3.6.2.1 generator funkcyjny generuje okresowy sygnał prostokątny symulujący załączanie i wyłączanie napięcia DC. Sygnał prostokątny jest wyświetlany na kanale I oscyloskopu a napięcie lub prąd cewki wyświetlane jest na kanale II. Celem doświadczenia jest wyznaczenie stałej czasowej
|
Aby zbadać zachowanie cewek w obwodach DC i AC, napięcie UL a cewce jest mierzone przy pomocy dwukanałowego oscyloskopu oraz prąd IL przepływający przez cewkę jest dodatkowo obliczany ze spadku napięcia na rezystorze
R połączonym szeregowo.
Obwody do przeprowadzania tych pomiarów są złożone na płycie z wtykami za pomocą systemu STE. Generator funkcyjny jest używany jako źródło napięcia o zmiennej amplitudzie i częstotliwości.
|
W doświadczeniu P3.6.2.1 generator funkcyjny generuje okresowy sygnał prostokątny symulujący załączanie i wyłączanie napięcia DC. Sygnał prostokątny jest wyświetlany na kanale I oscyloskopu a napięcie lub prąd cewki wyświetlane jest na kanale II. Celem doświadczenia jest wyznaczenie stałej czasowej
|
Aby zbadać zachowanie cewek w obwodach DC i AC, napięcie UL a cewce jest mierzone przy pomocy dwukanałowego oscyloskopu oraz prąd IL przepływający przez cewkę jest dodatkowo obliczany ze spadku napięcia na rezystorze
R połączonym szeregowo.
Obwody do przeprowadzania tych pomiarów są złożone na płycie z wtykami za pomocą systemu STE. Generator funkcyjny jest używany jako źródło napięcia o zmiennej amplitudzie i częstotliwości.
|
W doświadczeniu P3.6.2.1 generator funkcyjny generuje okresowy sygnał prostokątny symulujący załączanie i wyłączanie napięcia DC. Sygnał prostokątny jest wyświetlany na kanale I oscyloskopu a napięcie lub prąd cewki wyświetlane jest na kanale II. Celem doświadczenia jest wyznaczenie stałej czasowej
|
dla różnych indukcyjności L z krzywej wykładniczej napięcia cewki UL .
W doświadczeniu P3.6.2.2, napięcie AC o amplitudzie U0 i częstotliwości f jest przyłożone do cewki. Napięci UL(t) i prąd są wyświetlane równocześnie na oscyloskopie. Doświadczenie pokazuje, że prąd opóźniony jest w stosunku do napięcia o 90°. Dodatkowo, proporcjonalność pomiędzy amplitudą napięcia U0 i amplitudą prądu I0 jest potwierdzona oraz dla stałej proporcjonalności
|
jest ujawniona.
|
|
