Name: Płytowy wymiennik ciepła
Brand: Bedo

Opis produktu – Płytowy wymiennik ciepła

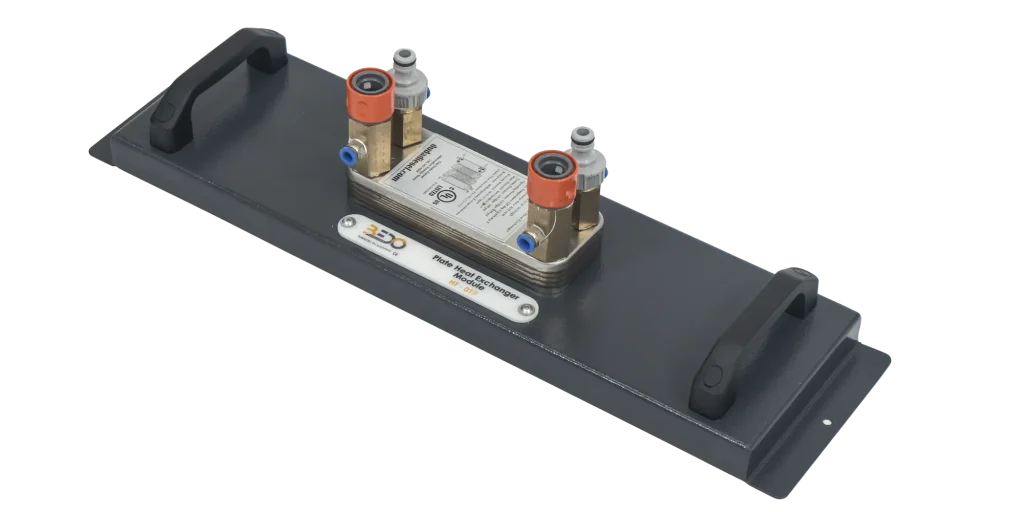

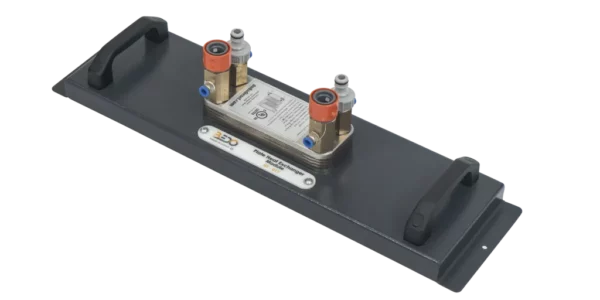

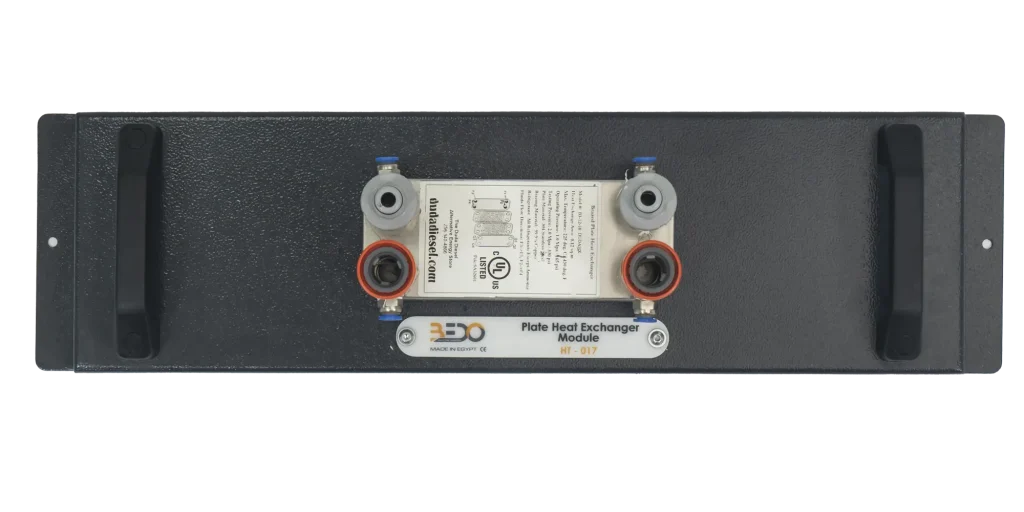

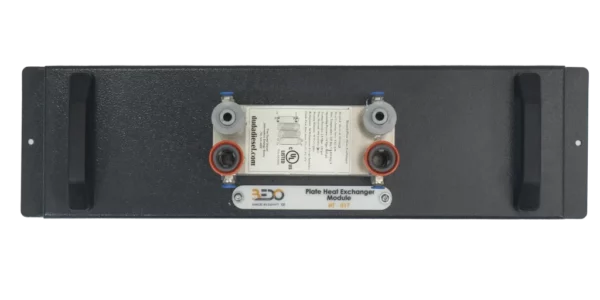

Moduł płytowego wymiennika ciepła (HT – 012) ma na celu zademonstrowanie funkcji i zachowania płytowego wymiennika ciepła podczas pracy. Urządzenie musi być podłączone do jednostki zasilającej wymiennik ciepła za pomocą złączek.

Dane techniczne

Max. Temperatura pracy: 255 °C
Ciśnienie robocze: 165 psi
Ciśnienie testowe: 330 psi
Materiały korpusu: Stal nierdzewna 304
Materiał lutowniczy: 99,9% miedź
Dziesięć płyt.

Zakres dostawy

Płytowy wymiennik ciepła (HT – 012)

Wymagania eksploatacyjne

Urządzenie zasilające płytowy wymiennik ciepła (HT – 010).

Szczegóły techniczne

Moduł idealnie nadaje się do badania funkcjonowania i zachowania płytowego wymiennika ciepła podczas pracy.
Urządzenie jest podłączone do jednostki zasilającej wymiennik ciepła za pomocą szybkozłączek.
Płytowy wymiennik ciepła składa się z dziesięciu profilowanych płyt z wodą przepływającą przez przestrzenie między nimi.
Płyty są lutowane w taki sposób, że powstają dwa oddzielne kanały przepływu.
Kanały przepływu to jeden zimny kanał przepływu i jeden gorący kanał przepływu, w układzie naprzemiennym. Część energii cieplnej gorącej wody jest przekazywana do zimnej wody.
Zawory regulacji przepływu na jednostce zasilającej służą do regulacji natężenia przepływu ciepłej i zimnej wody.
Wąż zasilający można ponownie podłączyć za pomocą szybkozłączek, umożliwiając odwrócenie kierunku przepływu.
Wąż zasilający umożliwia przepływ równoległy lub przeciwprądowy.
Czujniki temperatury do pomiaru temperatury wlotowej i wylotowej znajdują się w jednostce zasilającej wymiennik ciepła.
Krzywe temperatury są wykreślane i wyświetlane graficznie.
Zmierzone wartości mogą być rejestrowane i przetwarzane za pomocą oprogramowania do akwizycji danych w jednostce zasilającej wymiennik ciepła.
Średni współczynnik przenikania ciepła jest obliczany jako zmienna charakterystyczna.
Ciepła i zimna woda jest dostarczana z jednostki zasilającej wymiennik ciepła.

Eksperymenty

Funkcja i zachowanie podczas pracy płytowego wymiennika ciepła
Wykreślanie krzywych temperatury:
- przy przepływie równoległym
- przy przepływie przeciwprądowym
Obliczanie średniego współczynnika przenikania ciepła
Porównanie z innymi typami wymienników ciepła
