Opis
Zestaw szkoleniowy opiera się na grupie kart eksperymentalnych, które zawierają różne typy bloków komunikacyjnych Helper, ale z wyprzedzeniem z perspektywy strony elektronicznej, aby pomóc zrozumieć niektóre typowe bloki komunikacyjne używane w kartach eksperymentalnych komunikacji analogowej i cyfrowej oraz pomiary ich parametrów. System szkoleniowy poprowadzi studentów w nauce teorii i praktycznych aspektów pomiarów obwodów komunikacyjnych, takich jak oscylatory, filtry, PLL, ADC, DAC, próbkowanie i rekonstrukcja sygnału itp.
Objęte tematy
Oscylator/Second Order LPF & HPF Kod: (CM102. 01)
- Wprowadzenie do budowy i działania oscylatorów Hartleya i Colpittsa
- Badanie warunków rezonansu
- Pomiar odpowiedzi częstotliwościowej napięcia wyjściowego oscylatora
- Badanie obwodu zbiornikowego oscylatora Hartleya
- Badanie podstawowej konstrukcji oscylatora Hartleya
- Badanie obwodu bocznikowego oscylatora Hartleya
- Badanie obwodu bocznikowego oscylatora Hartleya
- Badanie obwodu bocznikowego oscylatora Hartleya
- . Hartleya Obliczanie górnej częstotliwości oscylatora Hartleya,
- Dolna częstotliwość i szerokość pasma
- Badanie oscylatora Hartley’a z użyciem wzmacniacza operacyjnego
- Badanie obwodu zbiornika oscylatora Colpitts’a
- Badanie podstawowego obwodu oscylatora Colpitts’a
- Badanie oscylatora Colpitts’a z użyciem wzmacniacza operacyjnego
- Badanie obwodu oscylatora Colpitts’a z użyciem wzmacniacza op- amp
- Second Order LPF
- Second Order HPF
Syntezator częstotliwości PLL Kod: (CM102. 02)
- Detektor fazy & VCO
- Badanie obwodu częstotliwości odniesienia
- Badanie obwodu pętli z blokadą fazy
- Badanie obwodu licznika dzielonego przez N
- Badanie obwodu dzielonego przez 10 & Przesunięcie OSC
- Typowy syntezator częstotliwości
- Syntezator częstotliwości ze skalerem wstępnym
- Syntezator częstotliwości z konwerterem częstotliwości

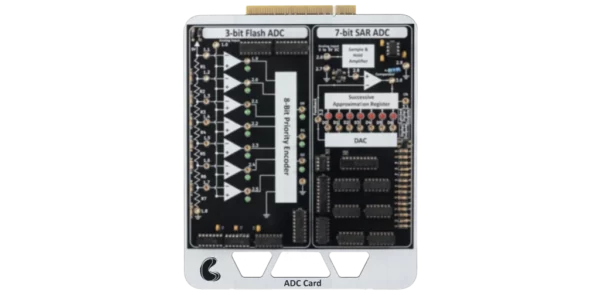

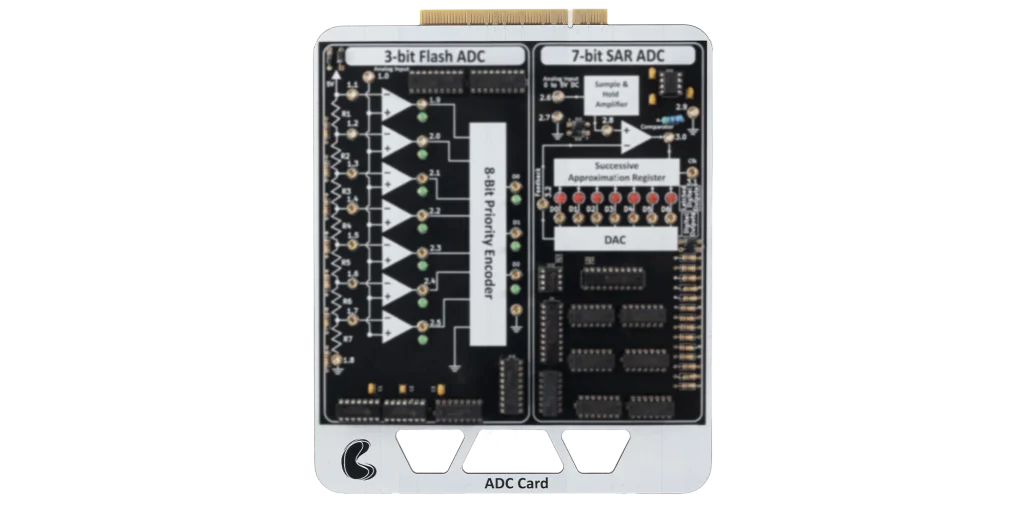

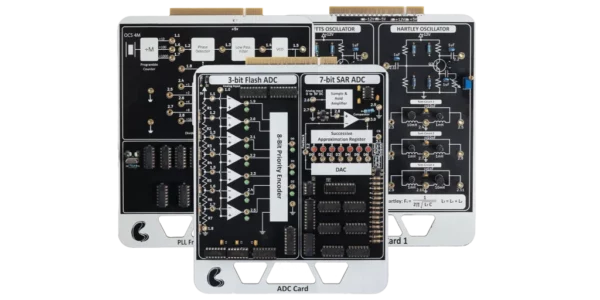

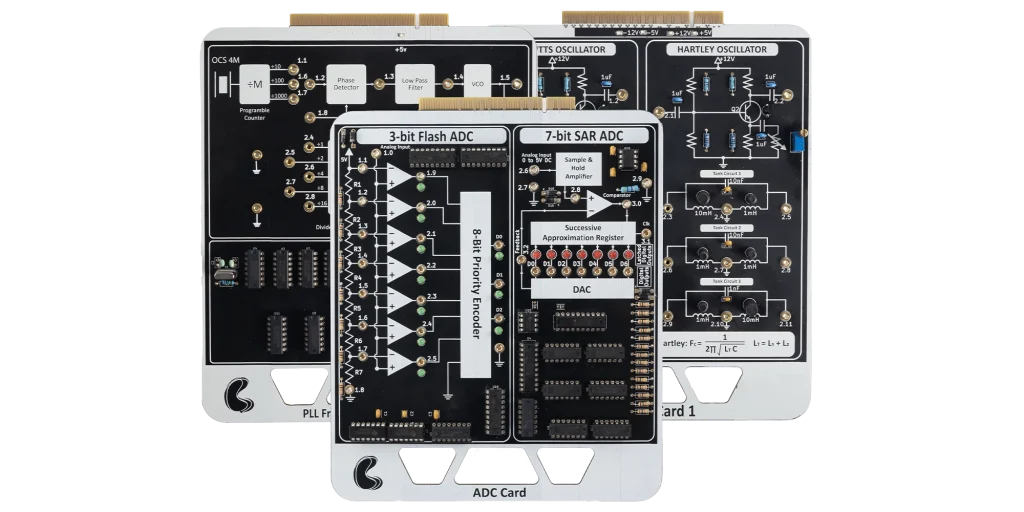

Kod przetwornika analogowo-cyfrowego (ADC): (CM102. 03)
- Eksperymentowanie z Flash ADC & działanie SAR ADC w celu konwersji sygnału analogowego na sygnał cyfrowy.
- Identyfikacja głównych cech ADC, takich jak napięcie odniesienia, rozdzielczość i szerokość pasma.
- Konstruowanie przetwornika ADC typu Flash i określanie jego różnic w stosunku do przetwornika ADC typu SAR

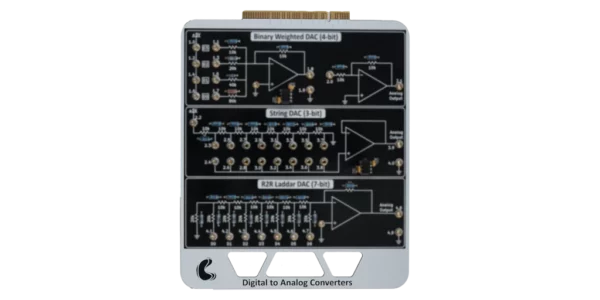

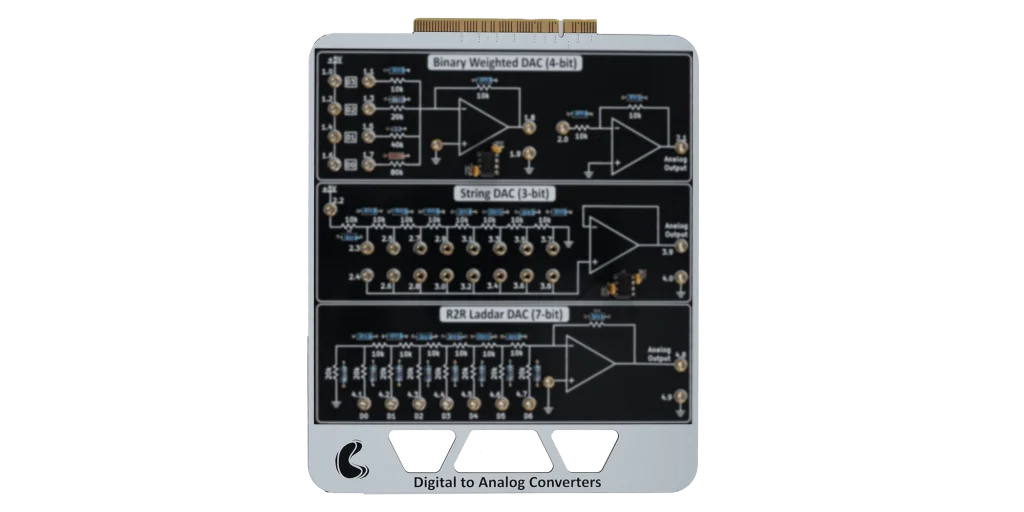

Konwerter analogowo-cyfrowy (DAC) Kod:(CM102.04)
- Zgłębianie zasad konwersji cyfrowo-analogowej poprzez praktyczne eksperymenty z przetwornikiem DAC ważonym binarnie. Zaczynając od podstawowych konfiguracji wejść binarnych, studenci mogą obserwować odpowiadające im analogowe napięcia wyjściowe i zrozumieć wpływ zmiany poszczególnych wartości bitów.
- Konstruowanie i manipulowanie przetwornikiem cyfrowo-analogowym R2R Laddar przy użyciu sieci rezystorów do konwersji wejść binarnych na napięcia analogowe.
- Zapewnienie praktycznego zrozumienia działania przetwornika cyfrowo-analogowego String i wpływu zmian wartości rezystorów na sygnał analogowy.
Sampling and Reconstruction Code: (CM102. 05)
- Opisz, w jaki sposób można próbkować falę
- Uzyskaj różne częstotliwości próbkowania
- Zademonstruj, że czas trwania impulsu sygnału sterującego próbkowaniem może być zmieniany
- Przewiduj widmo częstotliwościowe sygnału modulowanego amplitudowo
- Wyjaśnij zasady działania filtrów
- Opisz różnice między filtrami pierwszego rzędu, drugiego rzędu i czwartego rzędu
- Zbadaj charakterystyki filtrów pierwszego rzędu, drugiego rzędu i czwartego rzędu
- Opisz, w jaki sposób nachylenie zbocza filtru może wpływać na końcowy sygnał wyjściowy
- Opisz zasady działania systemu PAM
- Wyjaśnij, w jaki sposób fala może być próbkowana pod kontrolą pociągu impulsów o małych cyklach pracy impulsów o małych cyklach pracy
- Porównaj wydajność wzmacniaczy próbkujących i wzmacniaczy próbkująco-podtrzymujących Uwzględnij obecność nieprawidłowych częstotliwości wyjściowych z powodu aliasingu i pokaż, jak można temu zapobiec

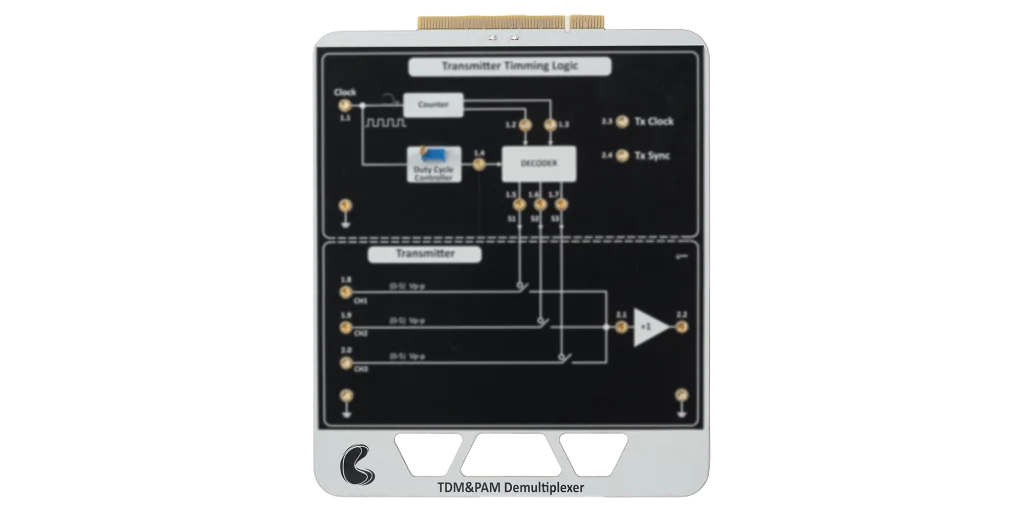

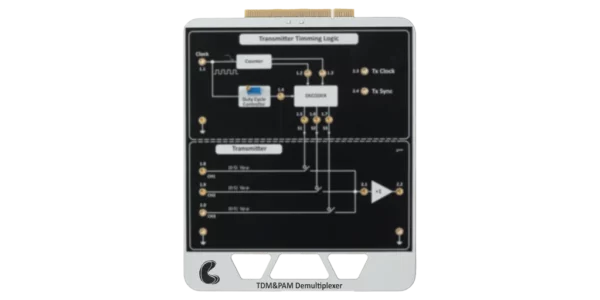

TDM& PAM-TDM Multiplekser Demultiplekser Kod: (CM102. 06)
- Opisz główne cechy multipleksowania z podziałem czasu
- Wyjaśnij potrzebę dokładnej synchronizacji w systemach multipleksowania
- Opisz funkcje głównych części nadajnika TDM
- Wyjaśnij, w jaki sposób dekoder może być używany do sterowania przełącznikami próbkowania nadajnika TDM
- Narysuj i zinterpretuj przebiegi związane z nadajnikiem TDM
- Wyjaśnij, w jaki sposób dekoder może być używany do sterowania przełącznikami próbkowania nadajnika TDM; zinterpretować przebiegi związane z nadajnikiem TDM
- Zidentyfikować sygnały synchronizacji wymagane w odbiorniku
Kod multipleksera / demultipleksera FDM: (CM102.07)
- Opisać zasady multipleksowania częstotliwościowego
- Multipleksowanie z podziałem (FDM)
- Zapoznać się z układem multipleksera FDM
- Zapoznać się z układem demultipleksera FDM
