Uchwyt na kartę

Urządzenie główne
Kod : (MMS103. 01)

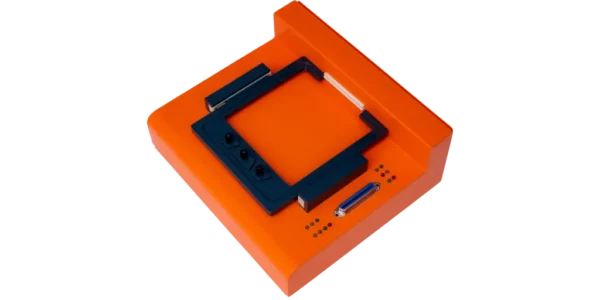

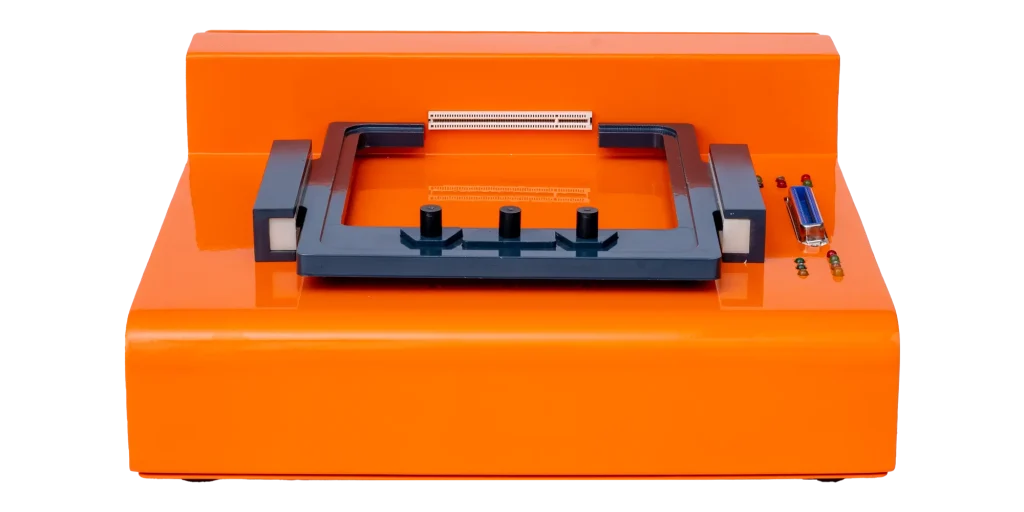

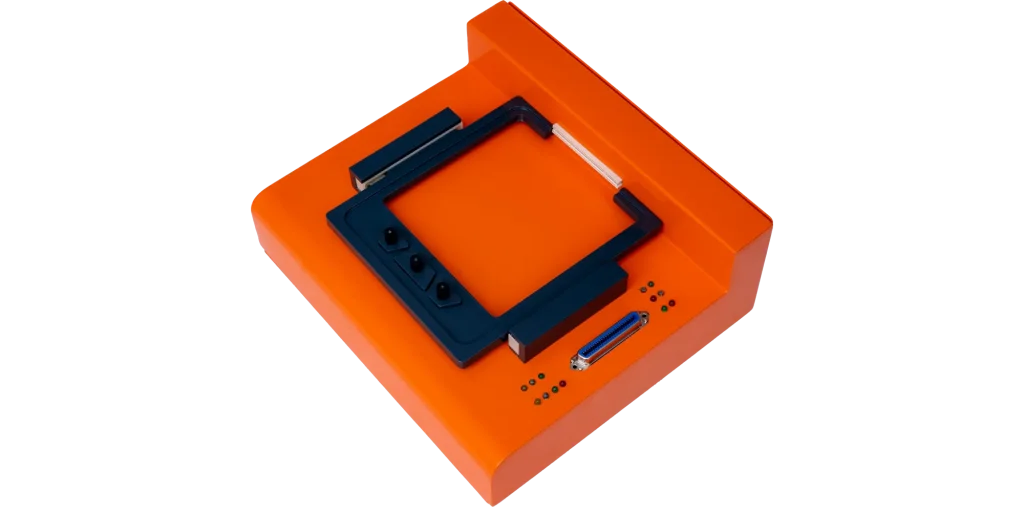

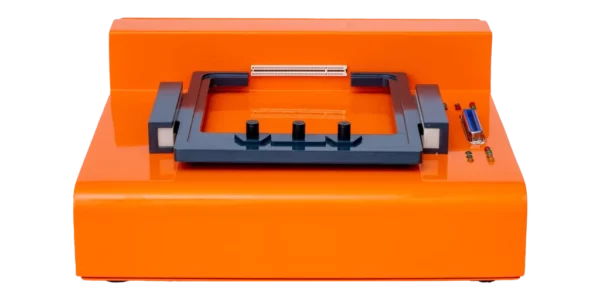

• Uchwyt na kartę zawiera 50-pinowe gniazdo w górnej części urządzenia, które służy do połączenia między samym uchwytem na kartę a jednostką główną BEDO
• MMS100 i MMS101 lub zasilaczem stołowym (MMS102) za pomocą kabla zasilania/danych.

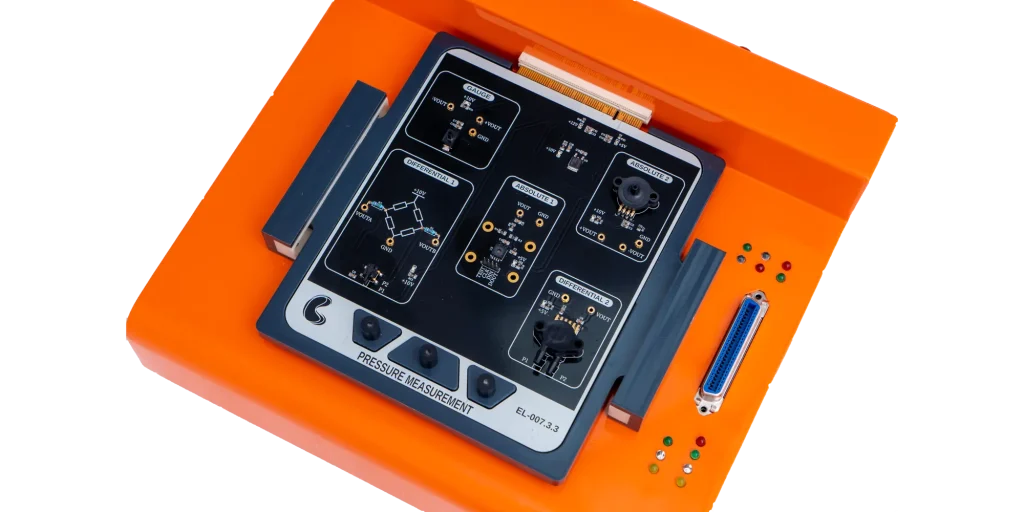

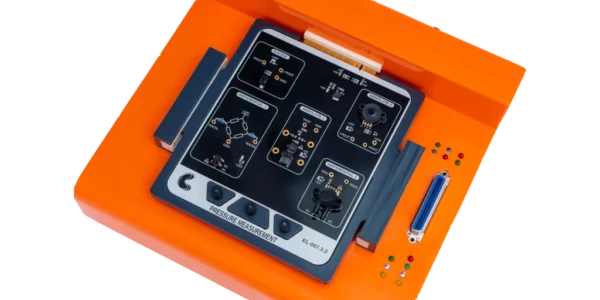

• Po podłączeniu między uchwytem karty a jednostką główną; teraz wszystkie typy zasilaczy są podłączone do uchwytu karty, w tym zasilacze prądu stałego, zasilacze prądu przemiennego (jednofazowe i 3-fazowe) i karta eksperymentalna jest gotowa do podłączenia do podstawy karty.
• Podstawa karty jest czarną kwadratową ramą z rowkiem ułatwiającym wkładanie karty eksperymentalnej.
• Rowek pomaga prowadzić krawędź karty eksperymentalnej, tak aby karta była wyrównana z przednim złączem, które ma być włączone.
• Podstawa karty jest wyposażona w 2 boczne suwaki zapewniające płynny ruch podstawy karty.
• Boczne suwaki są wyposażone w końcówkę hamującą, aby zapobiec nadmiernemu wyciągnięciu podstawy karty.

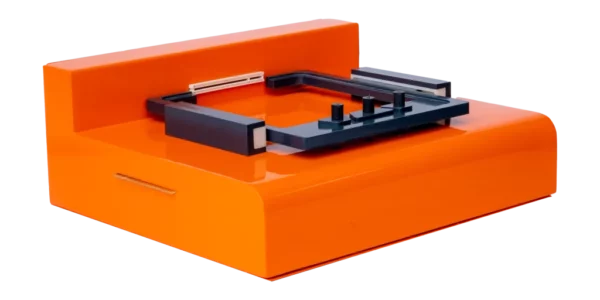

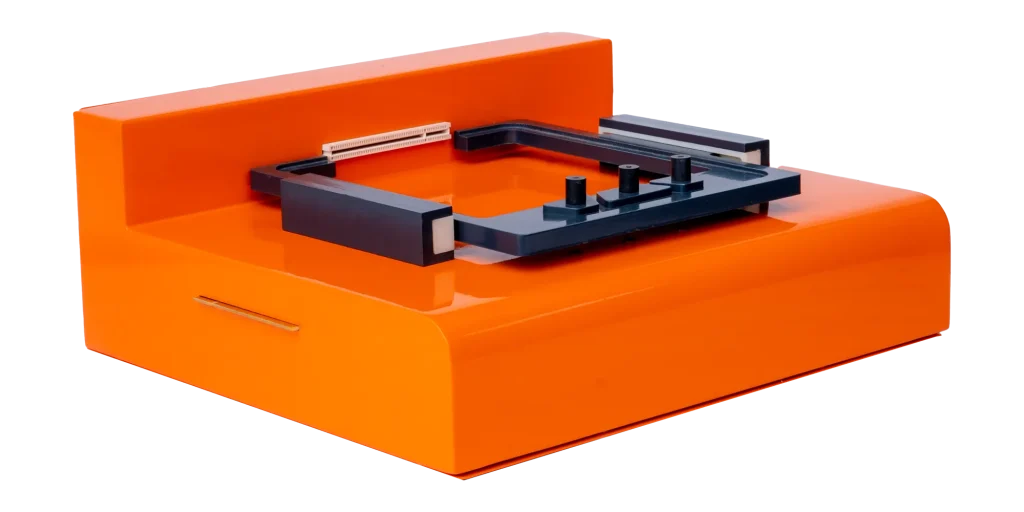

• Podstawa karty jest wyposażona w miniaturowe ruchome pręty służące do przesuwania podstawy karty wraz z włożoną kartą eksperymentalną w dwóch kierunkach:
  • Kierunek przedni: dzięki czemu karta może być zasilana z przedniego 50-stykowego złącza.
  • Kierunek tylny: wyjmij włożoną kartę eksperymentalną i odłącz ją od źródła zasilania.
• Uchwyt karty głównej zawiera szereg diod LED wskazujących podzielonych na dwie grupy:
  • Pierwsza grupa (powyżej gniazda 50-pinowego): wskazująca podłączenie 3-fazowego źródła zasilania do uchwytu karty.
  • Druga grupa (poniżej gniazda 50-pinowego): wskazująca podłączenie obu zasilaczy DC do jednostki uchwytu karty.
• Po lewej stronie uchwytu karty znajduje się karta transferu kaskadowego używana do połączenia między głównym uchwytem karty a podrzędnym uchwytem karty.
• Do 3 uchwytów kart może być połączonych kaskadowo z jednostką główną w tym samym czasie w celu eksperymentowania.

Jednostka podrzędna
Kod :(MMS103. 02)

• Podrzędny uchwyt na karty jest niewielkim urządzeniem stołowym używanym do przenoszenia i zasilania dowolnego typu kart eksperymentalnych BEDO.
• Po podłączeniu między podrzędnym uchwytem na karty a głównym uchwytem na karty; teraz wszystkie typy zasilaczy są podłączone do uchwytu na karty, w tym zasilacze prądu stałego, zasilacze prądu przemiennego (jednofazowe i 3-fazowe) i karty eksperymentalne są gotowe do podłączenia do podstawy karty.
• Podstawa karty jest czarną kwadratową ramą z rowkiem ułatwiającym wkładanie karty eksperymentalnej.
• Rowek pomaga prowadzić krawędź karty eksperymentalnej, tak aby karta była wyrównana z przednim złączem, które ma być włączone.
• Podstawa karty jest wyposażona w 2 boczne suwaki zapewniające płynny ruch podstawy karty.
• Boczne suwaki są wyposażone w końcówkę hamującą, aby zapobiec nadmiernemu wyciągnięciu podstawy karty.
• Podstawa karty jest wyposażona w miniaturowe ruchome pręty służące do przesuwania podstawy karty wraz z włożoną kartą eksperymentalną w dwóch kierunkach:
  • Kierunek przedni: dzięki czemu karta może być zasilana z przedniego 50-stykowego złącza.
  • Kierunek tylny: aby wyjąć włożoną kartę eksperymentalną i odłączyć ją od źródła zasilania.
• Po lewej stronie uchwytu na kartę znajduje się kaskadowa karta transferowa używana do połączenia między uchwytem na kartę a innym uchwytem na kartę podrzędną.
