Przetwarzanie energii odnawialnej na energię elektryczna nr kat CONVERTYS / CHARGEOL

Opis produktu – Przetwarzanie energii odnawialnej na energię elektryczna nr kat CONVERTYS / CHARGEOL

Symbol CONVERTYS lub CHARGEOL

CHARGEOL  dedykowane do systemu EOLYP
CONVERTYS dedykowane do systemu EOLYS-500

Nazwa: Stacja przetwarzania energii wiatrowej w elektryczną

Mobilna stacja przetwarzania energii wiatrowej w elektryczną wyposażona w kółka z hamulcami. Konwerter musi działać na takiej samej zasadzie jak modele przemysłowe stonowane w zasilaniu elektrycznym przez turbinę wiatrową. Wyjście nie może być zsynchronizowane z siecią, ale może być stosowane w instalacji odizolowanej.

CELE SZKOLENIOWE

• Badanie przetwarzania energii elektrycznej z trójfazowej na jednofazową.
• Przeprowadzanie pomiarów z wykorzystaniem zacisków amperomierza w systemie przetwarzania energii.

Proponowane prace praktyczne

• Analiza schematu elektrycznego.
• Dobieranie komponentów elektrycznych odpowiednich do napięcia i mocy.
• Odczyt wartości napięcia i natężenia w różnych punktach obwodu.
• Obliczanie mocy.
• Obliczanie sprawności elektrycznej.

Charakterystyka techniczna

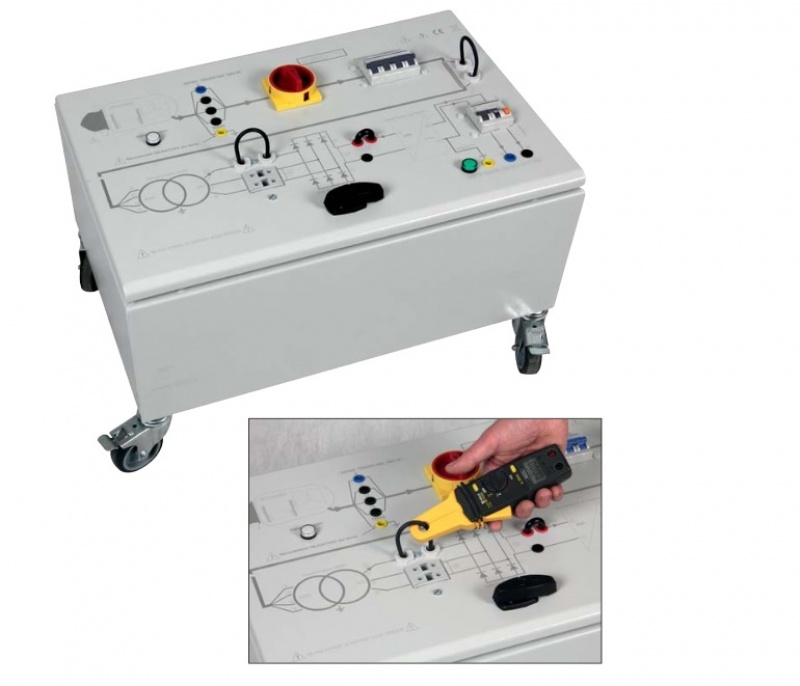

• Konwerter zabudowany w metalowej obudowie malowanej proszkowo. Na panelu przednim obudowy wydrukowany schemat systemu konwersji energii, ułatwia lokalizację komponentów i punktów pomiarowych. Drukowany schemat odporny na ścieranie. Opisy w języku polskim.
• Trójfazowe napięcie z turbiny wiatrowej doprowadzane jest za pomocą bezpiecznych przewodów laboratoryjnych do bezpiecznych wtyków laboratoryjnych 4mm umieszczonych również na panelu przednim.

Wejścia napięcia trójfazowego w zakresie 80 a 120V – CHARGEOL
Wejścia napięcia trójfazowego w zakresie 375 a 460V – COVERTYS

• Główny przełącznik umieszczony w górnej części skrzynki, włącza on i wyłącza zasilanie konwertera.
• Bezpieczne zaciski  o średnicy 4mm umieszczone między komponentami umożliwiają pomiar napięcia i prądu na każdym etapie konwersji energii. Wyprowadzone również przewody do bezpośredniego pomiaru prądu za pomocą miernika cęgowego.
• Automatyczny wyłącznik magnetotermiczny zabezpiecza główny transformator przed  przeciążeniem.
• Wyjście konwertera 500W/230V.
• Wyłącznik różnicowy  30mA chroni wyjście do sieci zgodnie z neutralnym systemem TT.
• Wymiary urządzenia na kółkach: nie większe niż 600 x 450mm. Wysokość  530mm

Dodatkowa część praktyczna:

• Zasady funkcjonowania systemu
• Trójfazowe napięcie dostarczane przez turbinę wiatrową jest galwanicznie oddzielone transformatorem separacyjnym, a następnie  prostowane przez mostek Graetza.
• Napięcie DC  jest przetwarzane przez konwerter DC/AC na alternatywne napięcie  230V (50Hz) / 500VA
• W przypadku przekroczenia tej mocy, konwerter automatycznie obciąży wyjście, włączy kontrolkę przeciążeniową, a po 15 sek. przywróci zmniejszone obciążenie.

System dostarczany z podręcznikiem dla ucznia u nauczyciela.
System musi być kompatybilny z mobilna turbina wiatrową 400W opisana powyżej oraz zestawem wyposażenia do badania pracy turbiny wiatrowej.

System musi być kompatybilny ze stołami oraz zestawami dydaktycznymi posiadanymi w laboratorium.
Nadruki wykonane w języku polskim.
Wymagane jest przedstawienie deklaracji CE wraz z ofertą.
