Zestaw ćwiczeniowy badanie 3 i 5 harmonicznej – HARMOVAR

Opis produktu – Zestaw ćwiczeniowy badanie 3 i 5 harmonicznej – HARMOVAR

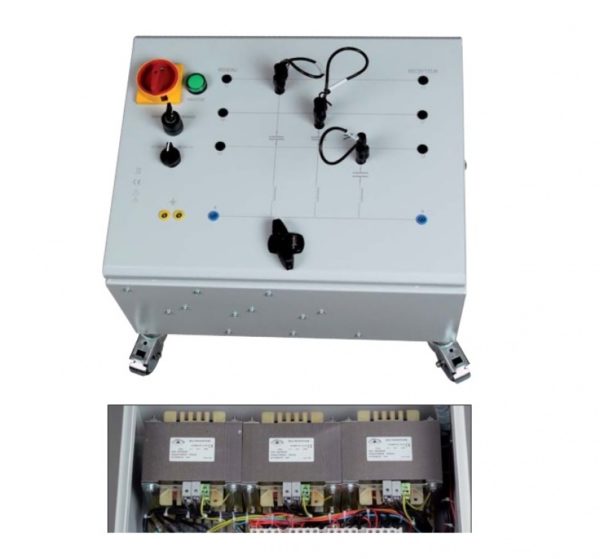

Urządzenie na kółkach składające się z filtrów pasywnych wykorzystywane do filtrowania trzeciej i piątej harmonicznej ( w efekcie zwiększenie współczynnika mocy) w czasie stosowania regulatora prędkości obrotowej dla silników AC lub urządzeń z mostkiem diodowo-tyrystorowym z filtrem kondensatorowym.

HARMOVAR używa metody przemysłowej stosowanej do zmniejszania zawartości  harmonicznych generowanych przez przemienniki częstotliwości typu U/f lub inne odbiorniki generujące 3 i 5 harmoniczną takie jak falowniki, zasilacze impulsowe, lampy wyładowcze. W zestawie ćwiczeniowym dobrano optymalne filtry pasywne, które umożliwiają kompleksową naukę w zakresie eliminacji 3 i 5 harmonicznej oraz demonstrację 3 harmonicznej prądu na przewód neutralny.

• Jednostka demonstracyjna wyposażona w przełącznik główny umieszczony na panelu przednim. Przełącznik umożliwia włączenie lub wyłączenie filtrów pasywnych 3 i 5 harmonicznej.
• Na panelu przednim wyprowadzone zaciski laboratoryjne służące do pomiaru prądu, napięcia, oraz mocy dostępne również po stronie odbiorników oraz na każdym filtrze.

Charakterystyka:

• praca w sieciach jedno i trójfazowych
• jednostka wyposażona w cewki oraz kondensatory dobrane dla optymalnego filtrowania
• Wyposażenie dobrane w znamionowych warunkach 1500W testu silników sterowanych przez przemiennik częstotliwości.
• Łatwe do przenoszenia, dzięki kołach
• Wymiary: 450 x 450mm Wysokość: 530mm
