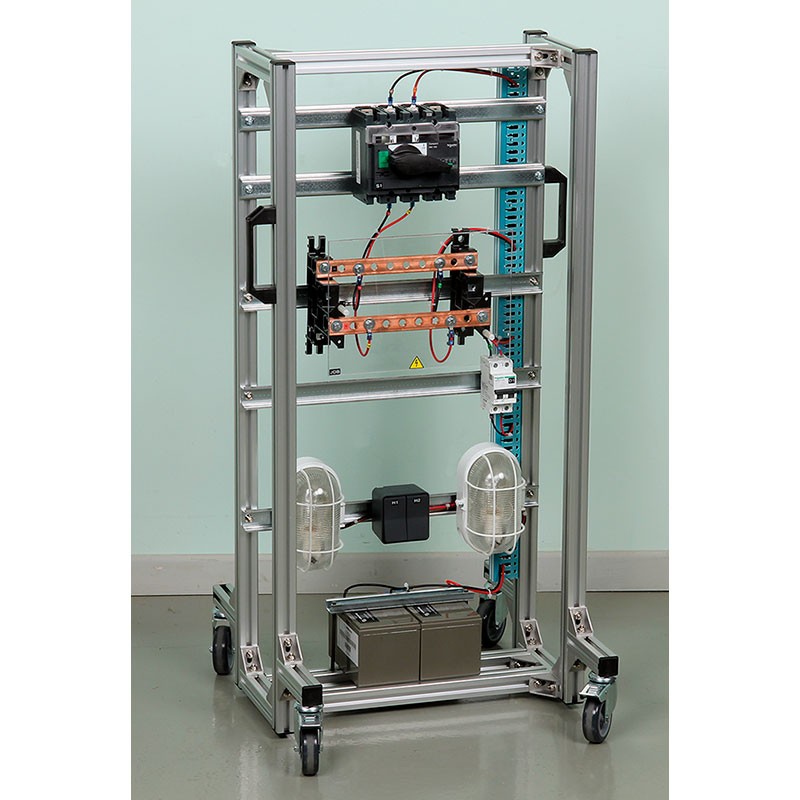

Opis produktu – Rozdzielnia elektryczna – praktyczne sprawdzenie wiedzy ucznia z zakresu instalacji elektrycznych HABILIT12
Opis ogólny
Treść dydaktyczna oparta jest na przepisach francuskiej normy dotyczącej zapobiegania zagrożeniom elektrycznym. Napięcie robocze 24 V DC, zabezpieczone wyłącznikami automatycznymi, zapewnia całkowite bezpieczeństwo użytkowania szafy. Zintegrowane obciążenie, składające się z dwóch lamp o mocy 60 W, pozwala na wygenerowanie odpowiednio wysokiego prądu do celów szkoleniowych. Szafa pracuje samodzielnie i nie wymaga podłączenia do sieci 230 V podczas użytkowania. W zestawie znajduje się jednak przewód zasilający, umożliwiający ładowanie akumulatorów za pomocą zintegrowanej ładowarki.
Cele edukacyjne
- Wykorzystanie w praktyce wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień elektrycznych
- Wykonywanie zadań praktycznych i prac okablowania związanych z uprawnieniami elektrycznymi
- Wykonywanie czynności konserwacyjnych i czyszczących w szafie przemysłowej
- Wykonywanie operacji wycofywania z eksploatacji sprzętu elektrycznego
- Wykonywanie pomiarów za pomocą amperomierza cęgowego
Prace praktyczne
- Przypomnienie zasad dotyczących uprawnień elektrycznych
- Wymiana zestawów szyn miedzianych
- Wycofanie szafy z eksploatacji
- Uzupełnienie dokumentacji wycofania z eksploatacji i uprawnień
- Sprawdzenie poprawności stosowania środków ochrony indywidualnej (ŚOI)
- Odczyt wartości prądu w szafie elektrycznej za pomocą amperomierza cęgowego
Wyposażenie (zawartość zestawu)
- 1 rozłącznik z blokadą (zamykany na kłódkę)
- 1 ładowarka akumulatorów 230 VAC / 24 VDC – 5A, z zabezpieczeniem elektronicznym przed przeciążeniem oraz bezpiecznikiem zwarciowym typu gPV
- 2 akumulatory żelowe, szczelne, 12 V / 14 Ah
- 1 obwód ciągły 24 V DC rozprowadzony na 1 zestawie perforowanych szyn mosiężnych 100 A
- 1 wyłącznik automatyczny C60H-DC – 10 A do zabezpieczenia obwodu 24 V DC
- 2 podwójnie izolowane oprawy oświetleniowe z wyłącznikami i lampami 24 V – 60 W
- 1 dywanik izolacyjny
- 1 koc izolacyjny
- 1 komplet 2 słupków + 5 m łańcucha ostrzegawczego (czerwono-biały)
- 1 kłódka do wycofania z eksploatacji
Cechy techniczne
- Rama aluminiowa na kółkach
- Przewód zasilający do ładowarki akumulatorów o długości 3 m
- Wymiary (dł. x szer. x wys.): 480 x 240 x 1000 mm
- Waga: 49 kg
- Gwarancja: 2 lata

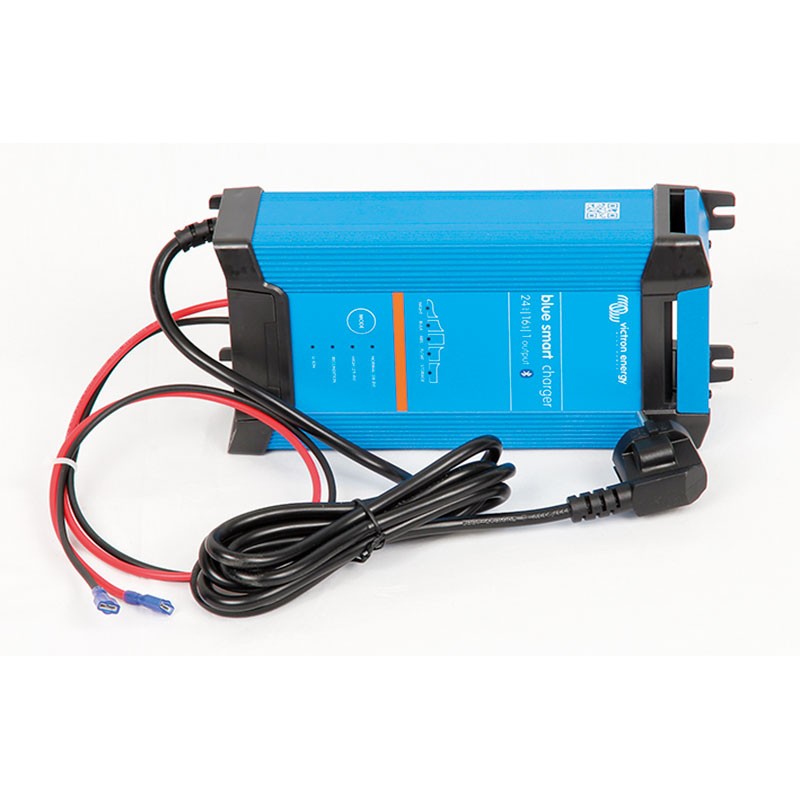

Ładowarka akumulatorów w zestawie
