Opis ogólny
Treść dydaktyczna oparta jest na przepisach francuskiej normy dotyczącej zapobiegania zagrożeniom elektrycznym. Napięcie robocze 24 V DC, zabezpieczone wyłącznikami różnicowoprądowymi, zapewnia całkowite bezpieczeństwo użytkowania szafy. Zintegrowane obciążenie, składające się z sześciu lamp o mocy 60 W, pozwala na wygenerowanie odpowiednio wysokiego prądu do celów szkoleniowych. Szafa pracuje samodzielnie i nie wymaga podłączenia do sieci 230 V podczas użytkowania. W zestawie znajduje się jednak przewód zasilający, umożliwiający ładowanie akumulatorów za pomocą zintegrowanej ładowarki.
Cele edukacyjne
- Wykorzystanie w praktyce wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień elektrycznych
- Wykonywanie zadań praktycznych i prac okablowania związanych z uprawnieniami elektrycznymi
- Wykonywanie czynności konserwacyjnych i czyszczących w szafie przemysłowej
- Wykonywanie operacji wycofywania z eksploatacji sprzętu elektrycznego
- Wykonywanie pomiarów za pomocą amperomierza cęgowego
Prace praktyczne
- Przypomnienie zasad dotyczących uprawnień elektrycznych
- Wymiana zestawów szyn miedzianych
- Wycofanie szafy z eksploatacji
- Uzupełnienie dokumentacji wycofania z eksploatacji i uprawnień
- Sprawdzenie poprawności stosowania środków ochrony indywidualnej (ŚOI)
- Odczyt wartości prądu w szafie elektrycznej za pomocą amperomierza cęgowego

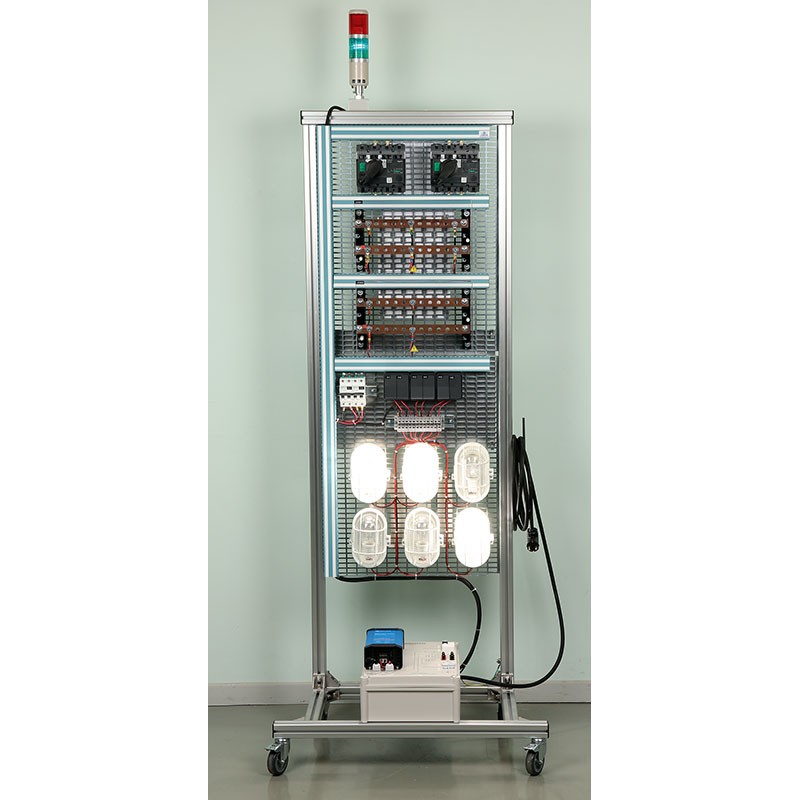

Wyposażenie (zawartość zestawu)
- 1 główne źródło i 1 dodatkowe źródło 24 V DC, rozprowadzone na 2 zestawach płaskich szyn miedzianych 100 A
- 2 rozłączniki z widoczną przerwą stykową, przystosowane do blokowania kłódką
- 2 specjalne wyłączniki automatyczne DC
- 1 zestaw urządzeń zabezpieczających: wyłącznik różnicowoprądowy DC + wyłącznik RCD 10A–10mA, typ IS
- 4 akumulatory żelowe 12 V / 14 Ah
- 3 przełączniki podwójne
- 6 opraw oświetleniowych (lamp) 24 V DC
- 1 ładowarka akumulatorów 230 VAC/24 VDC
- 1 panel z instrukcjami bezpieczeństwa dotyczącymi uprawnień elektrycznych
- 1 dwukolorowa kolumna sygnalizacyjna, wskazująca stan „24 V DC włączone” oraz ładowanie akumulatorów

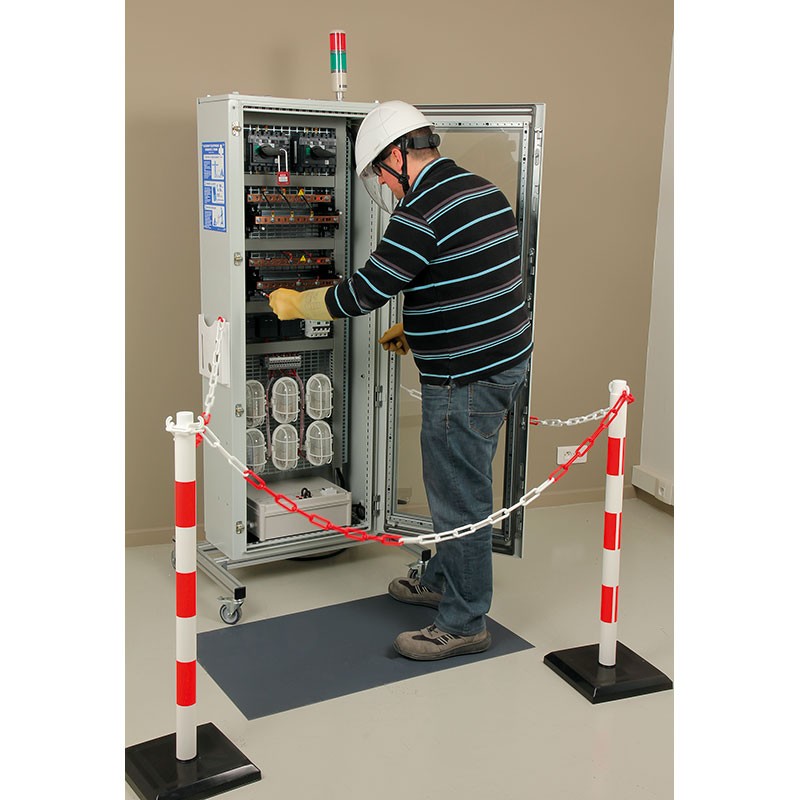

- 1 komplet 2 słupków + 5 m łańcucha ostrzegawczego (czerwono-biały)
- 1 dywanik izolacyjny
- 1 koc izolacyjny
- 2 kłódki do wycofania z eksploatacji

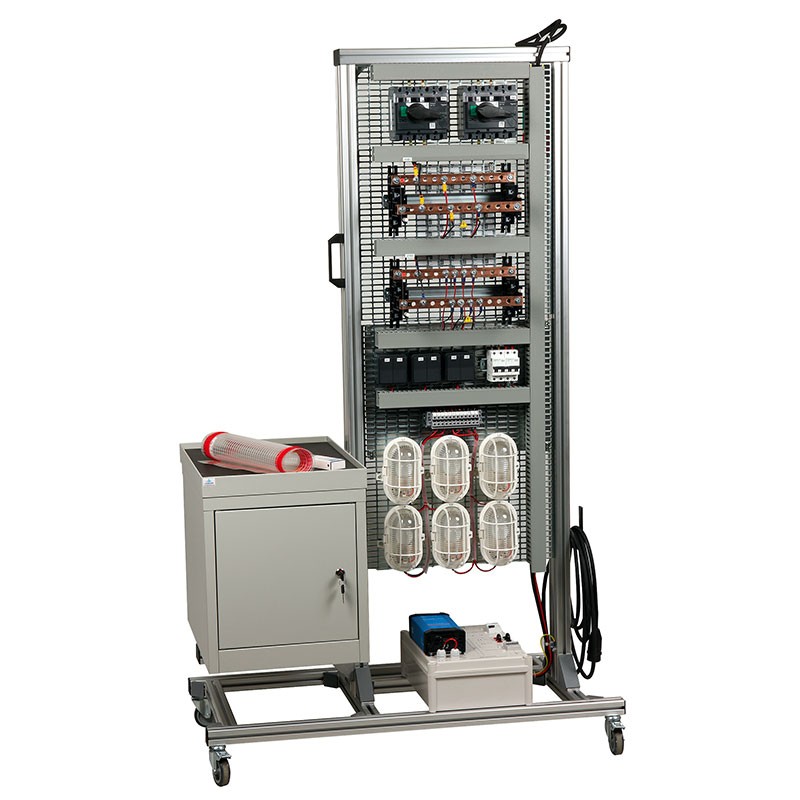

Cechy techniczne
- Rama aluminiowa z obudową (cabinet), na kółkach
- Przewód zasilający do ładowarki akumulatorów o długości 3 m
- Wymiary: 800 x 800 x wys. 1800 mm
- Waga: 90 kg
- Gwarancja: 2 lata
