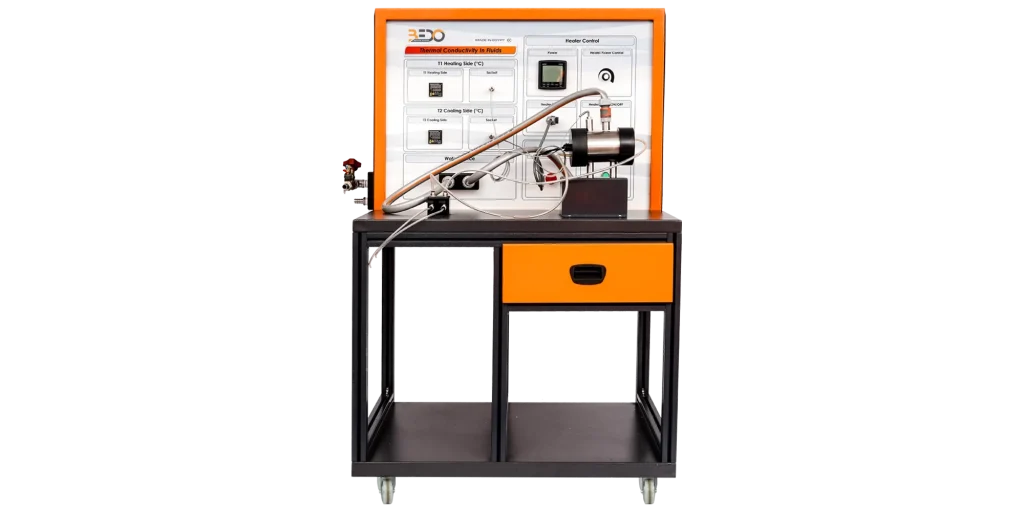

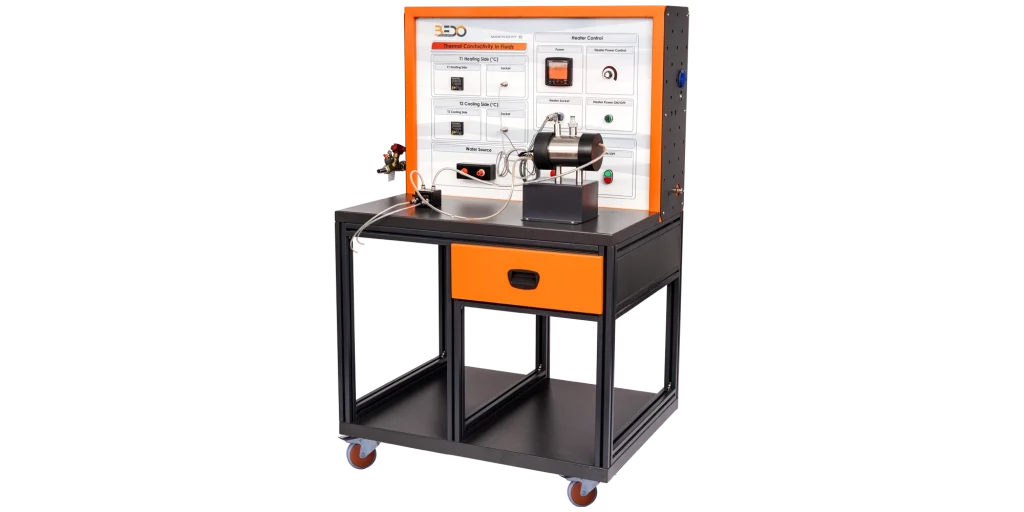

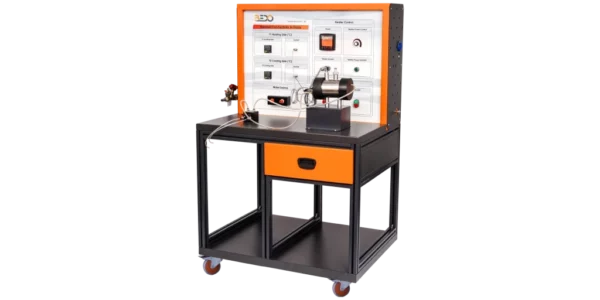

Name: Skomputeryzowany system przewodnictwa cieplnego w cieczach
Brand: Bedo

Opis produktu – Skomputeryzowany system przewodnictwa cieplnego w cieczach

Przewodnictwo cieplne płynów ze sterowanym komputerowo trenażerem (HT – 002) ma na celu zilustrowanie podstawowych eksperymentów w ukierunkowanym nauczaniu na temat przewodzenia ciepła w płynach. Trenażer omawia podstawowe różnice między przewodnością cieplną gazów i cieczy.

Dane techniczne

Czujniki temperatury
- 1*PT100 Zakres 0 … 350 stopni C (grzanie)
- 1*PT100 Zakres 0 … 100 stopni C (chłodzenie)
Grzałka elektryczna
- Z (regulatorem mocy + regulacją wymaganej mocy)
- Pmax= 350 watów
Woda Podłączenia zasilania
- Stałe
Podłączenie cieczy eksperymentalnej
- Elastyczne

Zakres dostawy

Komputerowy system przewodnictwa w cieczach – (HT – 002)
Twarda kopia instrukcji obsługi
Oprogramowanie BEDO

Wymagane do działania

Laboratoryjny komputer PC

Opcje

Szczegóły techniczne

Ten trenażer został zaprojektowany do badania przewodności cieplnej popularnych płynów, np. Woda, olej, powietrze lub dwutlenek węgla
Trenażer składa się zasadniczo z dwóch cylindrów, które są elektrycznie ogrzewanym aluminiowym cylindrem wewnętrznym i chłodzonym wodą miedzianym cylindrem zewnętrznym.
Elektrycznie ogrzewany cylinder wewnętrzny jest dopasowany do chłodzonego wodą cylindra zewnętrznego. Pomiędzy dwoma cylindrami znajduje się koncentryczna pierścieniowa szczelina. Ta pierścieniowa szczelina jest wypełniona badanym płynem.
Przewodzenie ciepła zachodzi od wewnętrznego cylindra, przez płyn do zewnętrznego cylindra.
Wąska pierścieniowa szczelina zapobiega tworzeniu się konwekcyjnego strumienia ciepła i pozwala na stosunkowo duży obszar przejścia, zapewniając jednocześnie jednorodny rozkład temperatury.
Trener jest wyposażony w czujniki temperatury wewnątrz aluminiowego cylindra i na zewnątrz pierścieniowej szczeliny.
Trenażer jest wyposażony we wlot i wylot źródła wody do chłodzenia w celu utrzymania pracy w stanie ustalonym, a także w eksperymentalne węże wlotowe i wylotowe płynu.
Panel sterowania trenażera umożliwia WŁĄCZANIE/WYŁĄCZANIE grzałki, sterowanie mocą grzałki, wyświetlanie mocy grzałki, WŁĄCZANIE/WYŁĄCZANIE trenażera i zatrzymanie awaryjne.
Urządzenie jest podłączone do komputera PC przez USB w celu wyświetlenia interaktywnego oprogramowania.
Interaktywne oprogramowanie wyświetla temperatury i zużycie energii oraz pozwala na generowanie krzywej dopasowania badanego płynu i obliczanie jego przewodności cieplnej.

Doświadczenia

Przewodzenie ciepła w stanie ustalonym w gazach i cieczach:
- wyznaczanie oporu cieplnego płynów.
- wyznaczanie przewodności cieplnej k dla różnych płynów w różnych temperaturach.
Nieustalone przewodzenie ciepła w płynach:
interpretacja stanów nieustalonych podczas ogrzewania i chłodzenia.
wprowadzenie do nieustalonego przewodzenia ciepła za pomocą modelu pojemności blokowej.
