Skomputeryzowany trener technologii cyfrowej

Opis

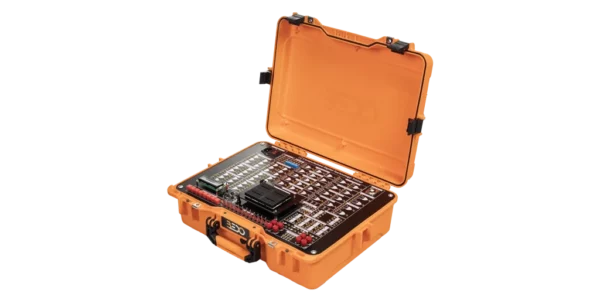

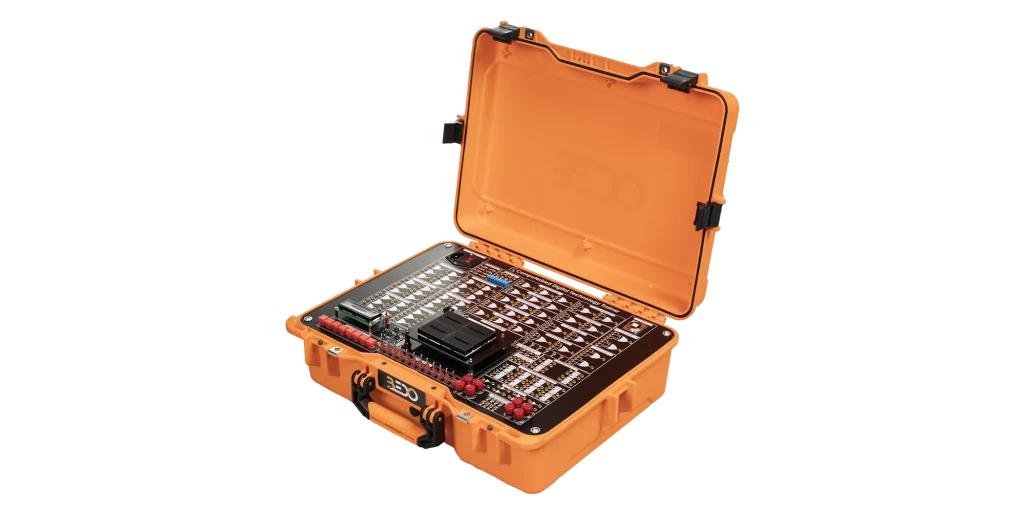

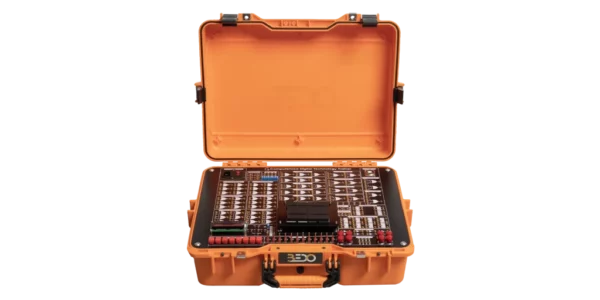

Komputerowy trener technologii cyfrowej jest idealnym narzędziem do nauki podstaw cyfrowych obwodów logicznych, właściwości i parametrów obwodów cyfrowych. Wszystkie grupy funkcji wymagane do przeprowadzania eksperymentów w technice cyfrowej są zintegrowane z płytką cyfrową i zasilane przez wbudowany zasilacz. Zasilacz jest wyposażony w zabezpieczenie przed przeciążeniem dla celów bezpieczeństwa. System szkoleniowy to platforma wyposażona w generator impulsów oraz różne cyfrowe komponenty I/O. Studenci mogą używać tych komponentów do prototypowania obwodów cyfrowych na płycie szkoleniowej.

Zakres dostawy

Komputerowy trenażer technologii cyfrowej (EC107)
Bloki zewnętrzne (EC107.02)
Oprogramowanie komputerowego trenażera technologii cyfrowej (EC107.03)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)

Wymagania techniczne

Laboratoryjny komputer PC
Lub
Laboratoryjny oscyloskop

Szczegóły techniczne

System trenażera cyfrowego jest zasilany za pomocą kabla zasilającego, który należy podłączyć do głównego źródła zasilania budynku o napięciu 220 VAC/50HZ
Trenażer jest wyposażony w stabilizowany wbudowany zasilacz, który rozprowadza napięcie 5 V do każdego elementu trenażera.
Zawiera generator impulsów o stałej amplitudzie 5 V p-p (od 0 do 5 V) i zmiennym zakresie częstotliwości, który zaczyna się od 1 Hz do 20 kHz, który jest kompatybilny ze wszystkimi cyfrowymi bramkami i blokami w systemie szkoleniowym.
Dzielnik częstotliwości z 4 różnymi współczynnikami podziału.
Zestaw główny
Kod (EC107. 01)
- Zestaw cyfrowy zawiera 74 bramki:
- Zestaw cyfrowy zawiera:
  - 6x 2-wejściowa bramka NAND.
  - 6x 2-wejściowa bramka NOR.
  - 6x 2-wejściowa bramka XOR.
  - 6x 2-wejściowa bramka AND.
  - 6x 2-wejściowa bramka OR.
  - 6x 2-wejściowa bramka XNOR.
  - 3x 3-wejściowa bramka NAND.
  - 3x 3-wejściowa bramka NOR.
  - 3x 3-wejściowa bramka XOR.
  - 3x 3-wejściowa bramka AND.
  - 3x 3-wejściowa bramka OR.
  - 3x 3-wejściowa bramka XNOR.
  - 2x 4-wejściowa bramka NAND.
  - 2x 4-wejściowa bramka NOR.
  - 2x 4-wejściowa bramka XOR.
  - 2x 4-wejściowa bramka AND.
  - 2x 4-wejściowa bramka OR.
  - 2x 4-wejściowa bramka XNOR.
  - 8x Not Gate.
- Bloki sekwencyjne
  - 4x przerzutniki D
  - 8x przerzutniki JK
  - 8x zestaw przycisków
  - 12x zestaw przełączników
  - 8x zestaw przełączników
  - Blok wejść cyfrowych ze wskaźnikami LED (8 wejść cyfrowych)
  - Blok wyjść cyfrowych ze wskaźnikami LED (8 wyjść cyfrowych) )
  - Komputeryzowany blok wyjść cyfrowych ze wskaźnikami LED (8 wyjść cyfrowych)
  - Komputeryzowany blok wejść cyfrowych (8 wejść cyfrowych)
  - 1x uniwersalny blok logiczny może pomieścić przepływające bloki zewnętrzne

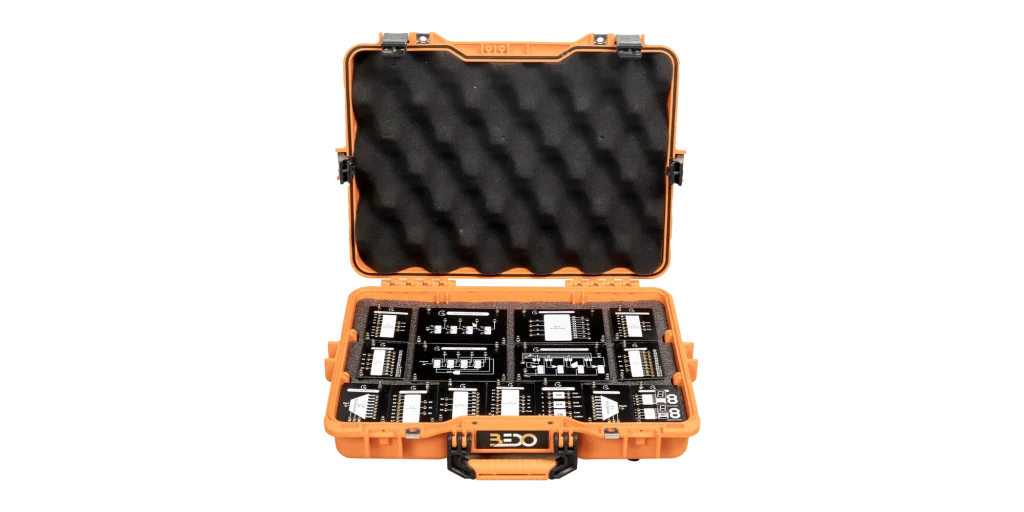

Bloki zewnętrzne
Kod: (EC107.02 )
- 2x 4-bitowy komparator wielkości.
- BCD na dziesiętny
- Licznik BCD
- 2x Dekoder 4:16
- Dwukierunkowy rejestr przesuwający
- 4-bitowy binarny licznik tętnień
- 1:8 DE-Multiplekser
- 8: 3 koder
- 7-segmentowy wyświetlacz z dekoderem BCD wspólna anoda
- 7-segmentowy wyświetlacz z dekoderem BCD wspólna katoda
- 4-bitowy adder binarny
- adder binarny
- 3: 8 Decoder
- 8:1 Multiplexer
- Breadboard
Oprogramowanie komputerowe do nauki techniki cyfrowej
Kod: (EC107.03)
- Jest obsługiwany przez oprogramowanie cyfrowego analizatora logicznego używane przez skomputeryzowany cyfrowy blok wejściowy
- również cyfrowe wyjście może być zastosowane przez oprogramowanie poprzez skomputeryzowany cyfrowy blok wyjściowy
- Każdy blok i terminal na karcie są oznaczone w celu łatwego rozpoznania, aby zapewnić dokładniejsze i bezpieczniejsze okablowanie podczas eksperymentów.
- Możliwość sprawdzenia sygnału wyjściowego i zastosowania sygnału wejściowego przez komputer PC za pomocą połączenia USB.

Objęte tematy

Zapoznanie się z charakterystyką podstawowych bramek logicznych i ich możliwych stanów.
Analiza cyfrowych obwodów logicznych.
Wyciąganie wyrażeń boole’owskich z cyfrowych układów logicznych
Weryfikacja praw algebry boole’owskiej i twierdzeń de Morgansa
Implementacja realistycznych aplikacji wykorzystujących bramki logiczne
Praktyczna demonstracja równań równoważnych
Weryfikacja metody mapy Karnaugha
Analiza i projektowanie układów kombinacyjnych.
Implementacja popularnych układów kombinacyjnych, takich jak sumatory i odejmatory.
Odkrywanie charakterystyk dekoderów, koderów, multiplekserów i demultiplekserów.
Różnicowanie między obwodami kombinacyjnymi i sekwencyjnymi.
Doświadczalne charakterystyki różnych typów przerzutników.
Obserwacja działania rejestrów przesuwających i liczników.
Konstrukcja różnych typów liczników.
Eksperymentowanie z różnymi obwodami sekwencyjnymi do wykorzystania w różnych aplikacjach.
Demonstracja wyników obwodów cyfrowych przy użyciu modułu siedmiosegmentowego.
