Model szkoleniowy umożliwia praktyczne zastosowanie wiedzy, zasad i metod niezbędnych do certyfikacji uprawnień w zakresie zagrożeń elektrycznych (BC / B1 / B1V / B2 / B2V / BE) w środowisku przemysłowym oraz do przeszkolenia z procedury blokowania i oznaczania energii „Lock-out Tag-out” (LOTO). Treść dydaktyczna oparta jest na przepisach francuskiej normy dotyczącej zapobiegania zagrożeniom elektrycznym oraz bezpieczeństwa maszyn.

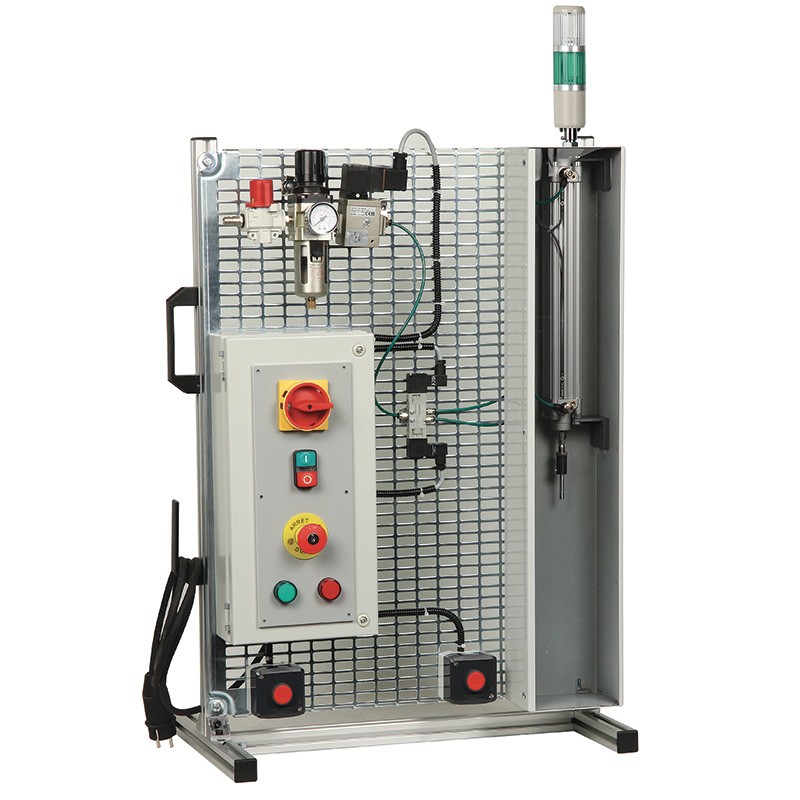

Kompaktowy model, przeznaczony do umieszczenia na stole, reprezentuje przemysłową maszynę sterowaną pneumatycznie, taką jak spotykane na linii produkcyjnej (prasa, stanowisko wiertarskie, stanowisko wkręcające, urządzenie zaciskowe itp.). Ogólne zabezpieczenie za pomocą wyłącznika automatycznego oraz bardzo niskie napięcie robocze (24V DC) sprawiają, że użytkowanie modelu jest całkowicie bezpieczne.
Cele edukacyjne
- Wykorzystanie wiedzy, zasad i metod niezbędnych do certyfikacji w zakresie procedur bezpieczeństwa elektrycznego
- Wdrożenie metodyki „LOCK-OUT TAG-OUT” (LOTO)
- Wykonywanie prac praktycznych i zadań okablowania związanych z certyfikacją bezpieczeństwa elektrycznego
- Wykonywanie czynności konserwacyjnych i utrzymaniowych
- Wykonywanie procedur blokowania (konsygnacji) urządzeń elektrycznych i pneumatycznych
- Wykonywanie pomiarów
- Odczyt schematów elektrycznych i pneumatycznych
Prace praktyczne dostarczone w zestawie
- Przypomnienie procedur uprawnień w zakresie bezpieczeństwa elektrycznego
- Przypomnienie metodyki „LOCK-OUT TAG-OUT”
- Identyfikacja elementów
- Zapewnienie procedur bezpieczeństwa i blokowania podczas prac konserwacyjnych
- Sporządzanie dokumentów blokowania (konsygnacji) i uprawnień
- Sprawdzenie poprawności stosowania środków ochrony indywidualnej (ŚOI)
- Wykonywanie pomiarów napięcia / prądu
- Testowanie elementów bezpieczeństwa
- Wymiana narzędzia na końcu siłownika
Wyposażenie (skład zestawu)
Panel sterowniczy zawierający:
- 1 rozłącznik główny z możliwością blokady kłódką
- 1 przycisk włącz/wyłącz (on/off)
- 1 przycisk awaryjny (grzybek bezpieczeństwa)
- 2 lampki sygnalizacyjne 24V DC
- 2 przyciski sterownicze
Po otwarciu panelu (po odkręceniu 2 śrub) widoczne są:
- 1 wyłącznik automatyczny
- oznaczone zaciski przyłączeniowe
- 2 styczniki czasowe (z opóźnieniem)
- 1 stycznik mocy
Zespół przygotowania powietrza (air treatment unit) zawierający:
- 1 zawór odcinający z możliwością blokady kłódką
- 1 reduktor ciśnienia z filtrem
- 1 zawór łagodnego narostu ciśnienia (progresywny) sterowany 24V DC
Sekcja robocza (wykonawcza) zawierająca:
- 1 zawór monostabilny 5/2 sterowany 24V DC
- 1 siłownik dwustronnego działania – skok 250 mm
- 2 wyłączniki krańcowe
- 2 blokady bezpieczeństwa (interlocki)
Dostęp do osłony ochronnej sekcji roboczej jest zabezpieczony czujnikiem wykrywającym obecność przezroczystego panelu przedniego.
Akcesoria w zestawie
- 2 kłódki z różnymi kluczami
- 1 wielootworowy uchwyt blokujący (multi-lockout hasp – „klamra” LOTO)
- 1 komplet 10 zawieszek ostrzegawczych (lockout tags)
Cechy techniczne
- Zasilanie: 230 VAC, wtyczka 2P+E
- Napięcie robocze: 24V DC
- Wymiary: 630 x 400 x 820 mm (wys. 1070 mm z zamontowaną kolumną świetlną)
- Waga: 30 kg
- Gwarancja: 2 lata
Opcja dodatkowa – sprężarka
ref. PRESS-35
- Wydajność: 70 l/min
- Ciśnienie regulowane w zakresie 0–6 barów
- Pojemność zbiornika: 4 litry
- Moc: 180 W
- Poziom hałasu: 70 dBA
- Zasilanie: 230 VAC 50 Hz
- Wymiary: 385 x 205 x 325 mm
- Waga: 8,4 kg
