Stempel CBR ZORN do badań dynamicznych w terenie i laboratorium

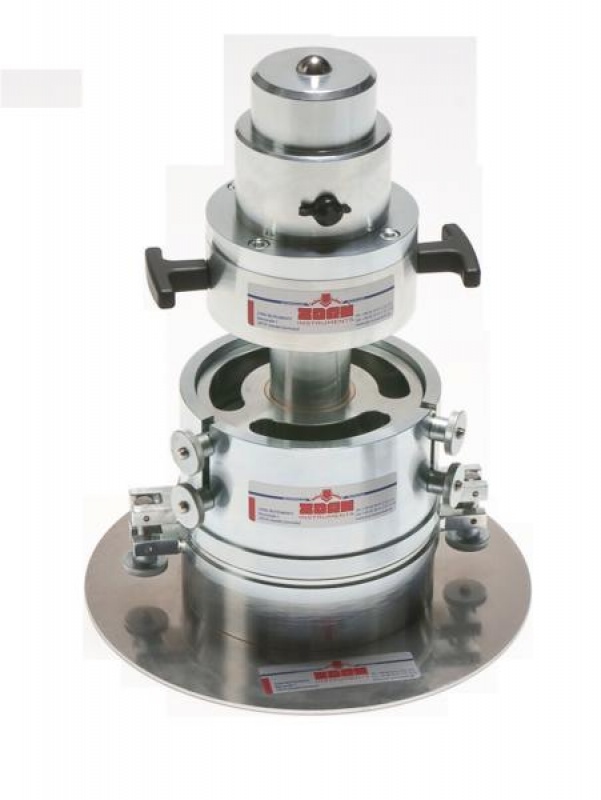

Stempel CBR firmy ZORN to urządzenie mechaniczne współpracujące z płytami dynamicznymi ZORN ZFG 3.0, 3.1 oraz ZFG 3000. Umożliwia wyznaczanie współczynnika CBR zarówno w laboratorium jak i w terenie, bezpośrednio na badanym gruncie. Stempel CBR firmy ZORN składa się z cylindra do badań laboratoryjnych oraz zestawu do badań w terenie wraz z obciążnikami.

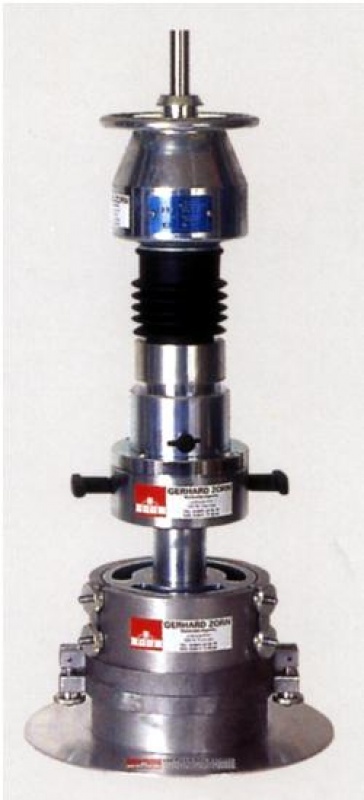

Pomiar polega na wgniataniu w grunt stalowego trzpienia o średnicy 50 mm. Obciążenie trzpienia uzyskuje się poprzez opuszczenie 10-kilogramowego obciążnika wzdłuż prowadnicy. Przesuniecie trzpienia jest odczytywane przez czujnik przyspieszeń i rejestrowane przez elektroniczny rejestrator. Czujnik przyspieszeń znajduje się w głowicy, którą odkręca się od talerza o średnicy 300mm. W badaniu CBR głowicę z czujnikiem mocuje się za pomocą 4 śrub do specjalnej podstawy z dwoma uchwytami i trzpieniem 50mm.

Wynik pomiaru jest wyświetlany na ekranie elektronicznego rejestratora bezpośrednio po pomiarze (jedno uderzenie) i może być wydrukowany za pomocą drukarki. Wydruk zawiera wykres osiadania płyty w czasie oraz wynik pomiaru: wartość osiadania i współczynnika CBR w %.
