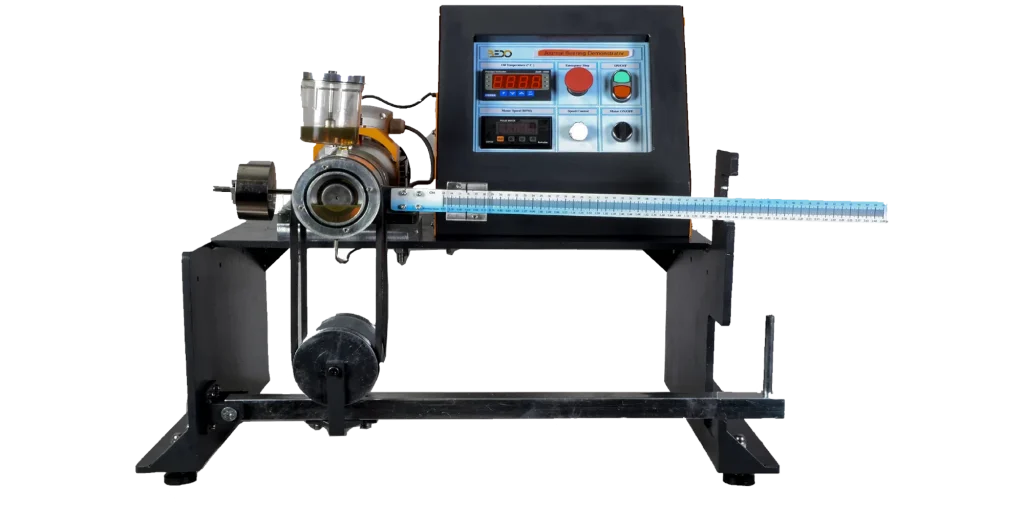

Urządzenie do łożysk poprzecznych (DN – 029) to jednostka edukacyjna, która została zaprojektowana do badania działania łożysk poprzecznych i eksperymentalnego napędzania korelacji związanych z łożyskami poprzecznymi. Urządzenie składa się z silnika elektrycznego, promieniowego łożyska poprzecznego, smarownicy kroplowej, mechanicznego urządzenia obciążającego, termopary i jednostki sterującej.
Symulator tarcia w łożyskach poprzecznych
Dodaj do zapytania
Kod producenta: (DN – 029)
Dane techniczne
- Wał
- Ø=30mm, Stal
- Łożysko poprzeczne
- stal
- Średnica poprzeczna d = 30 mm
- Średnica łożyska D = 45 mm
- Silnik
- 3-fazowy silnik indukcyjny 750 KW
- Olej
- klasa lepkości: ISO klasa 32
- Ciężary
- 1x 50N, 1x 20N, 2x 10N, 2x 5N.
- Dźwignia
- Przełożenie 5:1
- Sprzęgło termiczne
- Typ: K
- Zakres temperatur -50 do 200oC
- Czujnik prędkości
- Typ: Czujnik zbliżeniowy
- Zakres pomiarowy od 100 do 3000 min-1
Zakres dostawy
- Symulator tarcia łożyska poprzecznego (DN – 029)
- Twarda instrukcja obsługi
Opcje
Szczegóły techniczne
- Jednostka sterująca zawiera wszystkie przełączniki niezbędne do sterowania urządzeniem, takie jak przełącznik ON/OFF, przełącznik awaryjny, przełącznik kontroli prędkości silnika, a także wyświetlacze cyfrowe.
- Urządzenie składa się ze smarownicy kroplowej z określonym olejem o klasie lepkości: ISO VG 32, do ciągłego podawania smaru.
- Urządzenie składa się z trójfazowego silnika elektrycznego z regulacją prędkości.
- Silnik jest ładowany za pomocą dźwigni mechanicznej (urządzenie ładujące). Obciążenie silnika można zmieniać, dodając obciążniki do mechanicznej dźwigni ładującej.
- Prędkość obrotowa silnika jest mierzona za pomocą czujnika zbliżeniowego.
- Temperatura oleju smarowego jest mierzona w obudowie łożyska za pomocą termopary typu
j. - Zmierzona prędkość obrotowa i temperatura smaru są wyświetlane cyfrowo na jednostce sterującej.
- Urządzenie jest wyposażone w skrzynkę zawierającą obciążniki o wadze 5 kg.
- Urządzenie zawiera belkę równoważącą z precyzyjną linijką nadrukowaną w celu symulacji różnych momentów przyłożonych do łożyska poprzecznego.
- Urządzenie jest bardzo kompaktowe i można je zamontować na stole.
Doświadczenia
- Badanie działania łożyska poprzecznego.
- Doświadczalne badanie zależności związanych z łożyskami poprzecznymi.
- Badanie wpływu prędkości obrotowej, obciążenia łożyska oraz temperatury smaru i środka smarnego na tarcie w łożysku poprzecznym.
