Opis
BEDO-DAQ prezentuje kompleksowe rozwiązanie do akwizycji danych, zaspokajając szeroki zakres potrzeb aplikacji. Dzięki obsłudze do 32 wejść analogowych typu single-ended lub 16 wejść analogowych różnicowych, wraz z maksymalnie 8 wyjściami analogowymi typu single-ended i dużą liczbą do 67 cyfrowych linii I/O, zapewnia wszechstronną łączność i wydajne możliwości gromadzenia danych. Co więcej, BEDO-DAQ doskonale sprawdza się w precyzyjnych pomiarach temperatury. Pakiet oprogramowania oparty na LabVIEW usprawnia proces konfiguracji, gromadzenia i analizy danych, oferując intuicyjną obsługę. Dodatkowo, jego działanie w dwóch trybach pozwala użytkownikom na płynne dostosowanie się do konkretnych wymagań aplikacji, zwiększając elastyczność i użyteczność dla różnych zadań akwizycji danych.
Zakres dostawy
- System BEDO DAQ (EC109)
- Twarda kopia instrukcji obsługi
Opcje
Wymagane do działania
Szczegóły techniczne

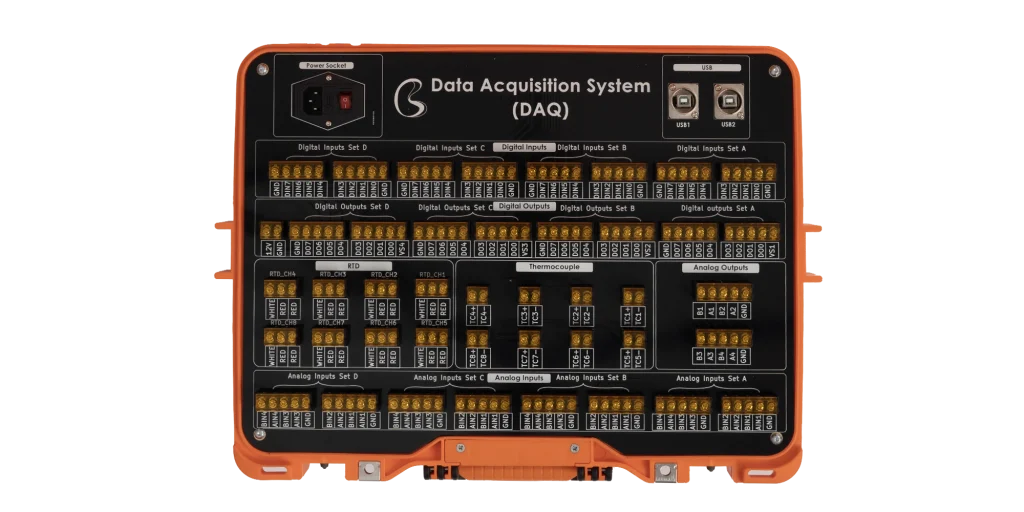

BEDO-DAQ to kompletny system akwizycji danych wyposażony w:
- Wejścia analogowe do 32 kanałów single-ended lub 16 kanałów różnicowych
- Wyjścia analogowe do 8 kanałów single-ended
- Linie cyfrowe I/O do 67 linii
- Do 16 kanałów dla przetworników RTD-to-digital i thermocouple-to- cyfrowy
- Przemysłowy interfejs RS485 oprócz interfejsu USB2
- Pakiet oprogramowania oparty na LabVIEW
- Pracuje w dwóch trybach, aby dopasować się do potrzeb aplikacji użytkownika
Sprzęt
- Wejścia analogowe
- Liczba kanałów
- 32 Single Ended lub 16 Differential
- Zakres napięć
- – 10 do +10 V Single Ended
- -5 do +5 V Differential
- Bandwidth
- Resolution
- Maksymalna częstotliwość próbkowania
- Wyjścia analogowe
- Liczba kanałów
- Zakres napięć
- Impedancja obciążenia roboczego
- Rozdzielczość
- Szybkie cyfrowe IO
- Liczba kanałów
- 3 kanały (2X wyjście PWM + 1X wejście częstotliwości)
- Zakres sygnału wyjściowego
- 0 do 5V TTL Kompatybilny – 500 HZ / 1KHz
- Zakres DI
- 0 do 5V TTL Kompatybilny – 5Hz do 20KHz
- Low Speed Digital IO
- Liczba kanałów
- 32 Wejścia cyfrowe + 32 wyjścia cyfrowe
- Typ wejścia cyfrowego
- Normalnie podciągnięte do zewnętrznego VDD (+5 do +24V) / Aktywne niskie
- Typ wyjścia cyfrowego
- Otwarte Dren (prąd zlewu do 200 mA na kanał)
- Zakres wyjścia cyfrowego
- Zewnętrzne VDD (+5 do +24 V)
- Wejście temperatury 1
- Liczba kanałów8 kanałów kanałów
- Obsługiwane czujniki
- Wejście temperatury 2
- Liczba kanałów
- Obsługiwane czujniki Czujnik
- Interfejs
- Port 1
- Port USB2 do przesyłania strumieniowego danych do komputera
- Port 2
- Port RS485 dla środowiska przemysłowego Środowisko – Przetwarzanie danych w sprzęcie
Oprogramowanie
- Obsługiwana biblioteka
- Biblioteka LabVIEW 2021 do akwizycji danych
- System operacyjny System
- Windows 10 32bit lub 64bit
- Tryby pracy
- Tryb 1 (PC Streaming)
- Tryb 2 (Przemysłowy RS485)
