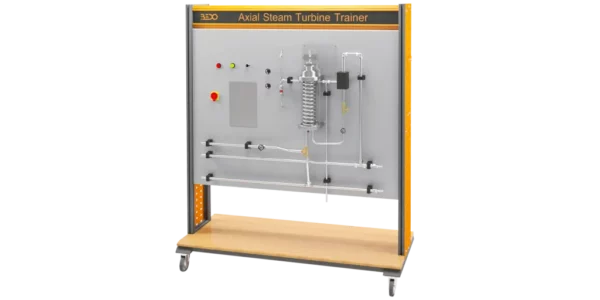

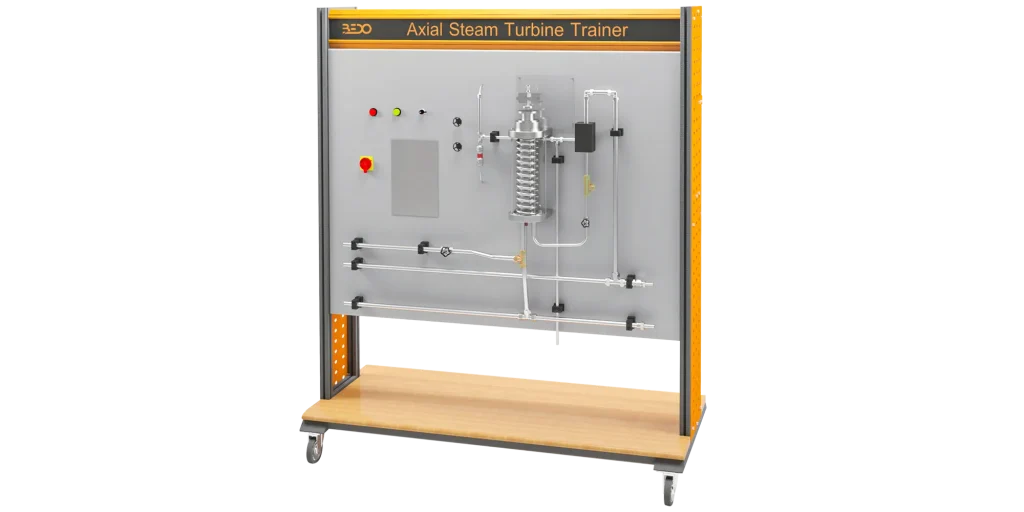

Name: System osiowej turbiny parowej
Brand: Bedo

Opis produktu – System osiowej turbiny parowej

Jednostka edukacyjna (TD-015) została zaprojektowana w celu zilustrowania jednostopniowej osiowej turbiny impulsowej o osi pionowej. Dostępne są wszystkie komponenty niezbędne do przeprowadzania eksperymentów.

Dane techniczne

Jednostopniowa osiowa turbina impulsowa
- Średnica wewnętrzna wirnika: 54mm
- Max. Ciśnienie wlotowe: 9bar abs.
- Max. Ciśnienie wylotowe: 1bar abs.
- Nominalna moc wyjściowa: 50W
Zakresy pomiarowe
- Ciśnienie
  - 0…16bar (para)
  - 0…1,6bar (skraplacz)
- Różnica ciśnień: 0…50mbar
- Przepływ: 0…720L/h (woda chłodząca)
- Moment obrotowy: 0…70Nmm
- Temperatura: 0…400°C

Zakres dostawy

Axial Steam Turbine System (TD – 015)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI – 01)

Szczegóły techniczne

Turbinę można połączyć z inną turbiną (generatorem pary) w celu utworzenia elektrowni parowej.
Potrzebna para jest generowana przez generator pary.
Turbina może pracować z parą nasyconą lub przegrzaną.
Para jest rozprężana w turbinie i skraplana w chłodzonym wodą skraplaczu.
Obciążenie jest przykładane do turbiny za pomocą hamulca wiroprądowego.
Turbina posiada bezdotykowe uszczelnienie labiryntowe na wale z uszczelniającym obiegiem pary.
Turbina jest wyposażona w różne urządzenia zabezpieczające, aby zapobiec uszkodzeniom, takim jak nadmierna prędkość lub ciśnienie w układzie.
Jednostka edukacyjna jest wyposażona w czujniki do rejestrowania temperatury, ciśnienia i natężenia przepływu we wszystkich istotnych punktach.
Prędkość turbiny i moment obrotowy są mierzone elektronicznie na hamulcu wiroprądowym.
Mierzone wartości można odczytać na ekranie dotykowym. Jednocześnie zmierzone wartości mogą być również przesyłane bezpośrednio do komputera przez USB.
Jednostka edukacyjna jest dostarczana ze schematem demonstrującym działanie systemu.
Trener jest dostarczany z oprogramowaniem Bedo.

Eksperymenty

Badanie funkcji i zasady działania turbiny parowej
Określenie specyficznych właściwości pary.
Temperatura
Ciśnienie
Enthalpy
Przepływ masy
Obliczenie zużycia pary w turbinie parowej.
Określenie sprawności teoretycznej i porównanie jej z obliczoną sprawnością rzeczywistą.
Inspekcja strat występujących w różnych elementach turbiny.
Wykres mocy w funkcji momentu obrotowego

Wymagania

Trener generatora pary (TD – 014)
