System szkolenia w zakresie pneumatyki i elektropneumatyki

Opis

Pneumatyczny i elektropneumatyczny system szkoleniowy został zaprojektowany w celu zapewnienia praktycznego szkolenia w zakresie szerokiej gamy obwodów pneumatycznych i elektropneumatycznych stosowanych w najczęstszych zastosowaniach przemysłowych. System szkoleniowy jest wyposażony w dużą liczbę komponentów, aby zwiększyć umiejętności uczniów w zakresie konstruowania obwodów i czytania powiązanych schematów i rysunków. Korzystanie z tego systemu szkoleniowego pozwala uczniom nauczyć się integrować różne komponenty w obwodzie, a także wykonywać okablowanie różnych komponentów elektrycznych w celu obsługi obwodu.

Zakres dostawy

Pneumatyczny i elektropneumatyczny system szkoleniowy (MHP103)
- Rama główna (MHP103.01)
- Jednostka pneumatyczna (MHP103.02)
- Panel sterowania (MHP103.03)
- Główny zestaw eksperymentalny (MHP103. 04)
Twarda instrukcja obsługi

Opcje

Zestawy opcjonalne (MHP103.05)
- Zestaw eksperymentalny pneumatyki (MHP103.05.01)
- Zestaw eksperymentalny elektropneumatyki (MHP103. 05.02)
- Zestaw PLC (MHP103.05.03)
Zawartość cyfrowa (BI01)

Szczegóły techniczne

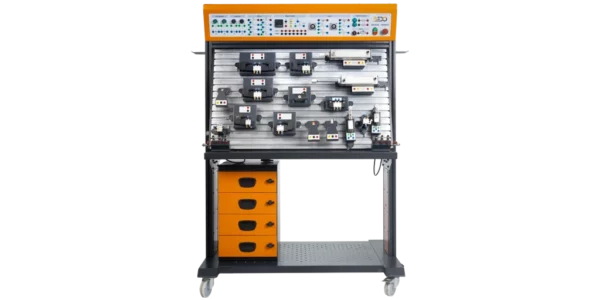

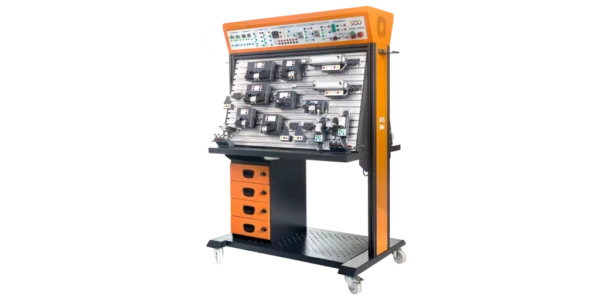

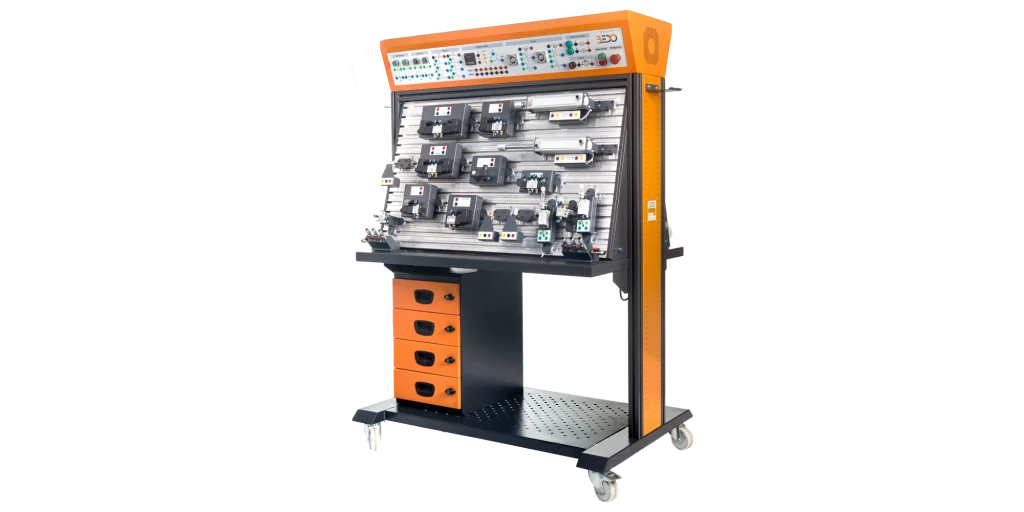

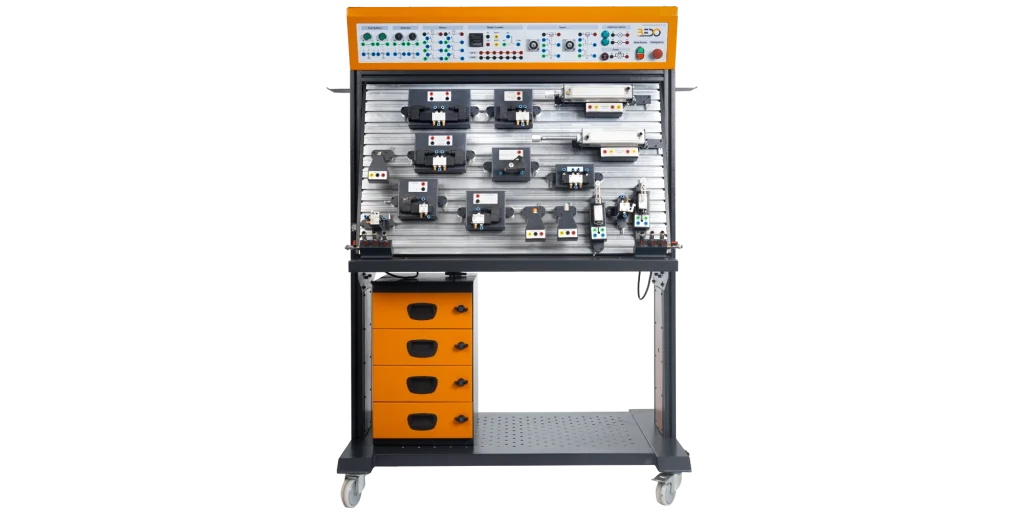

Trener składa się z ramy głównej, panelu sterowania i głównego zestawu eksperymentalnego.
Posiada również cztery opcjonalne zestawy (nie dołączone do zestawu), z których można wybierać do konstruowania i sterowania różnymi obwodami pneumatycznymi i elektropneumatycznymi.
Moduły są wymienne, aby zapewnić uczestnikom szkolenia możliwość ich mieszania i dopasowywania w zależności od przeprowadzanych eksperymentów.
Rama główna (MHP103.01)
- Rama główna składa się głównie z mobilnego dwustronnego podwozia, panelu operacyjnego, układu pneumatycznego i zespołu szuflad.
- Mobilne dwustronne podwozie wykonane jest z profilu aluminiowego z centralną rowkowaną płytą po każdej stronie do mocowania komponentów.
- Szuflady zapewniają oszczędność miejsca do przechowywania różnych elementów
- Trenażer jest dostarczany z uchwytem na kable po prawej i lewej stronie trenażera.
- Panel operacyjny
  - Panel operacyjny systemu znajduje się w górnej części systemu treningowego.
  - Panel operacyjny zawiera główny włącznik/wyłącznik trenażera, diodę LED wskazującą zasilanie, przycisk awaryjny, włącznik/wyłącznik sprężarki powietrza, główny wyłącznik zabezpieczający i diodę LED wskazującą przeciążenie.

Główny zestaw eksperymentów

Zrozumienie użycia przekaźników w obwodach pneumatycznych.
Zrozumienie użycia timerów w obwodach pneumatycznych.
Zrozumienie użycia selektorów w obwodach pneumatycznych.
Zrozumienie użycia przycisku w obwodach pneumatycznych.
Trener może również wykonać więcej eksperymentów w oparciu o wybrane opcje.

Komponenty

Układ pneumatyczny jest zasilany przez dostarczoną sprężarkę powietrza i zbiornik powietrza w dolnej kabinie trenażera.
Jednostka jest dostarczana z rozdzielaczem powietrza do dystrybucji powietrza w różnych częściach obwodów pneumatycznych.
Dane techniczne:
- Sprężarka powietrza
  - Pojemność: 50 L
  - Ciśnienie: 8 bar
- Tłumik sprężarki
- Rozdzielacz powietrza

Każda strona jednostki edukacyjnej jest wyposażona w panel sterowania, który zawiera różne moduły dla klasycznych komponentów sterujących, zasilaczy, lampek sygnalizacyjnych i wyświetlaczy cyfrowych.
Panel sterowania znajduje się w górnej części trenażera i składa się z 8 różnych modułów w następujący sposób:
- Moduł przycisków
  - Przyciski służą do sterowania otwieraniem i zamykaniem zaworów elektromagnetycznych.
  - Napięcie wejściowe: 220 VAC / 24 VDC
- Moduł selektorów
  - Elektory służą do sterowania otwieraniem i zamykaniem zaworów elektromagnetycznych.
  - Napięcie wejściowe: 220 VAC / 24 VDC
- Moduł przekaźników
  - Przekaźniki służą do sterowania elektrozaworami poprzez zatrzaskiwanie
  - Napięcie wejściowe: 24 VDC
- Licznik cyfrowy
  - Licznik cyfrowy służy do zliczania czasu powtarzania procesu.
  - Szybka reakcja
  - Wysoka dokładność wyświetlania: ±0,3%
  - Napięcie wejściowe: 24-48VDC
  - Czas: 20 ms
- Moduł timera
  - Timery są używane do kontroli czasu procesów poprzez kontrolę czasu działania elektromagnesów zaworów.
  - Napięcie wejściowe: 24-48VDC
  - Czas opóźnienia: 1 – 99 sek
- Moduł LED
  - Diody LED są używane jako wskaźniki działania komponentów i jako alarmy w przypadku awarii.
  - Napięcie wejściowe: 24 VDC
- Moduł brzęczyka
  - Brzęczyki są używane jako wskaźniki działania komponentów i jako alarmy w przypadku awarii.
  - Napięcie wejściowe: 24 VDC
- Zasilanie
  - Dwie linie wyjściowe 24 V używane do zasilania modułów centrali alarmowej.
  - Napięcie wejściowe: 85 – 265 V AC (47 – 63 Hz).
  - Napięcie wyjściowe: 24 V DC, odporne na zwarcia.
  - Prąd wyjściowy: maks. 5 A.

W systemie dostępne są różne cylindry, takie jak:
- Siłownik jednostronnego działania
  - Maks. ciśnienie: 8 bar
  - Skok: 100 mm – 120 mm
- Siłownik dwustronnego działania
  - Maks. ciśnienie: 8 bar
  - Skok: 100 mm – 120 mm
- Analogowy czujnik ciśnienia
  - Napięcie robocze: 24VDC
  - Zakres działania: 0 – 10 bar
- Czujnik indukcyjny
  - Napięcie robocze: 24vdc
  - Wyjście: PNP
  - Czułość: 8mm
- Czujnik pojemnościowy
  - Napięcie robocze: 24vdc
  - Wyjście: PNP
  - Czułość: 8mm
- Czujnik optyczny
  - Napięcie robocze: 24vdc
  - Wyjście: PNP
  - Regulowana czułość
- Elektryczny wyłącznik krańcowy lewy uruchamiany rolką
  - Styk: 1NC, 1NO
  - 240V, 3A
- Elektryczny wyłącznik krańcowy prawy uruchamiany rolką
  - Styczniki: 1NC, 1NO
  - 240V, 3A
Więcej czujników można dostosować opcjonalnie i dostarczyć na życzenie klienta.

- Pneumatyczny zestaw eksperymentalny (MHP103. 05.01)
  - Różne moduły pneumatyczne są dostarczane w systemie, takie jak cylindry, zawory i manometry.
  - Pneumatyczny zestaw eksperymentalny składa się z następujących modułów:
    - - Zawór regulacji ciśnienia

        Zakres ciśnienia: 1,5 – 8 barów
      - Jednokierunkowy zawór regulacji przepływu

        Maksymalne ciśnienie: 8 barów

        Temperatura pracy: 5°C +50°C
      - Zawór szybkiego wydechu

        Maks. ciśnienie: 8 barów

        Temperatura pracy: 5°C +50°C
      - Miernik ciśnienia

        Zakres ciśnienia: 0 – 10 bar
    3/2-drożny zawór przyciskowy (NO)
    - - 2 zawory pozycyjne
      - Maks. ciśnienie: 8 bar
      - Temperatura pracy: 5°C +50°C
  - 3/2-drożny zawór przyciskowy (NC)
    - 2 zawory pozycyjne
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 3/2-drogowy awaryjny zawór przyciskowy (NC)
    - Dane techniczne
      - 2 zawory pozycyjne
      - Maks. ciśnienie: 8 barów
      - Temperatura pracy: 5°C +50°C
  - 5/2-drożny przełącznikowy zawór selekcyjny
    - Mechanizm sterujący: Przełącznik obrotowy
    - Liczba portów: 5/2
    - Maksymalne ciśnienie robocze: 8 bar
    - Temperatura pracy: 5°C +50°C
  - Zawór przełączający 3/2-drogowy (NC)
    - Mechanizm sterujący: Przełącznik obrotowy
    - Liczba portów: 3/2
    - Maksymalne ciśnienie robocze: 8 bar
    - Temperatura pracy: 5°C +50°C
  - Zawór przełączający 3/2-drogowy (NO)
    - Mechanizm sterujący: Przełącznik obrotowy
    - Liczba portów: 3/2
    - Maksymalne ciśnienie robocze: 8 bar
    - Temperatura pracy: 5°C +50°C
  - Zawór 3/2-drogowy, jednostronnie uruchamiany pneumatycznie (sprężyna powrotna)
    - Dane techniczne
      - Maksymalne ciśnienie robocze: 8 barów
      - Temperatura robocza: 5°C +50°C
  - Zawór pneumatyczny 5/2-drogowy, uruchamiany pneumatycznie, jednostronnie
    - Ciśnienie robocze: 2. 5 do 10 barów
    - Temperatura pracy: -5°C +70°C 3/2-drogowy zawór pneumatyczny, sprężynowy zawór zwrotny (N/C)
  - 5/2-drogowy zawór pneumatyczny, sprężynowy zawór zwrotny
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 5/3-drogowy zawór powietrzny
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 2x 3/2-drożny zawór wyłącznika krańcowego (NO/NC)
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - ZawórAND
    - Dane techniczne
      - Maks. zakres ciśnienia: 8 bar
  - ZawórOR
    - Dane techniczne
      - Maks. zakres ciśnienia: 8 bar
  - Zawór zwrotny powietrza
    - Dane techniczne
      - Maks. zakres ciśnienia: 8 bar

Więcej elementów pneumatycznych może być opcjonalnie dostosowanych i dostarczonych na życzenie klienta.

Elektropneumatyczny zestaw eksperymentalny (MHP103.05.02)
- Różne moduły elektropneumatyczne są dostarczane w systemie, takie jak cylindry, zawory i manometry.
- Elektropneumatyczny zestaw eksperymentalny składa się z następujących modułów:
  - Jednodrogowy zawór sterujący przepływem
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
    - Wydajność: 0 – 120 l/min
  - 2/2-drożny zawór suwakowy
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - Zawór zwrotny pilotowy
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 3/2-drogowy pojedynczy zawór elektromagnetyczny (NC)
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 3/2-drożny pojedynczy zawór elektromagnetyczny (NO)
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 5/2-drożny pojedynczy zawór elektromagnetyczny
    - Maks. ciśnienie: 8 barów
    - Temperatura pracy: 5°C +50°C
  - 5/2-drożny podwójny zawór elektromagnetyczny
    - Ciśnienie robocze: 8 barów
    - Temperatura robocza: 5°C +50°C
  - 5/3-drożny zawór elektromagnetyczny
    - Ciśnienie robocze: 8 barów
    - Temperatura robocza: 5°C +50°C
  - 2/2-drożny pojedynczy zawór elektromagnetyczny
    - Ciśnienie robocze: 8 barów
    - Temperatura robocza: 5°C +50°C
- Więcej komponentów elektropneumatycznych można dostosować opcjonalnie i dostarczyć na żądanie klienta.
Zestaw PLC (MHP103.05.03)
- Zestaw PLC można opcjonalnie dodać do systemu, umożliwiając uczestnikom szkolenia sterowanie przeprowadzanymi eksperymentami za pomocą systemu PLC zamiast PID.
  - SIMATIC S7-1200, CPU 1214C
  - 14 wejść cyfrowych
  - 10 wyjść cyfrowych
  - 2 wejścia analogowe
- Wymagane do działania (brak w zestawie)
  - Komputer laboratoryjny
  - Licencja Tia portal v17
