Opis

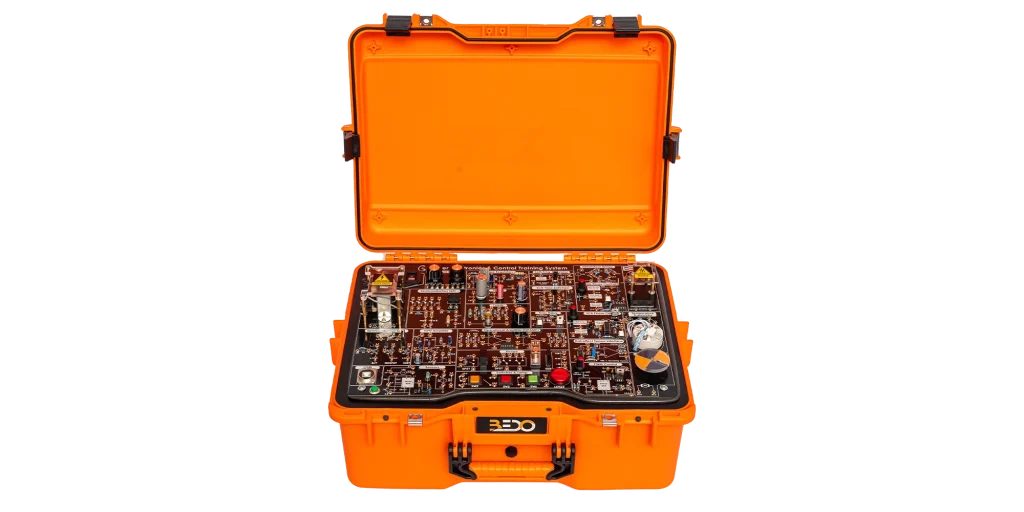

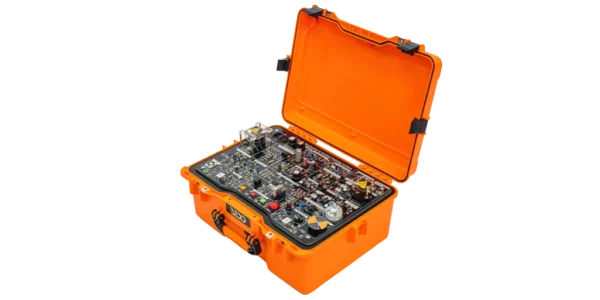

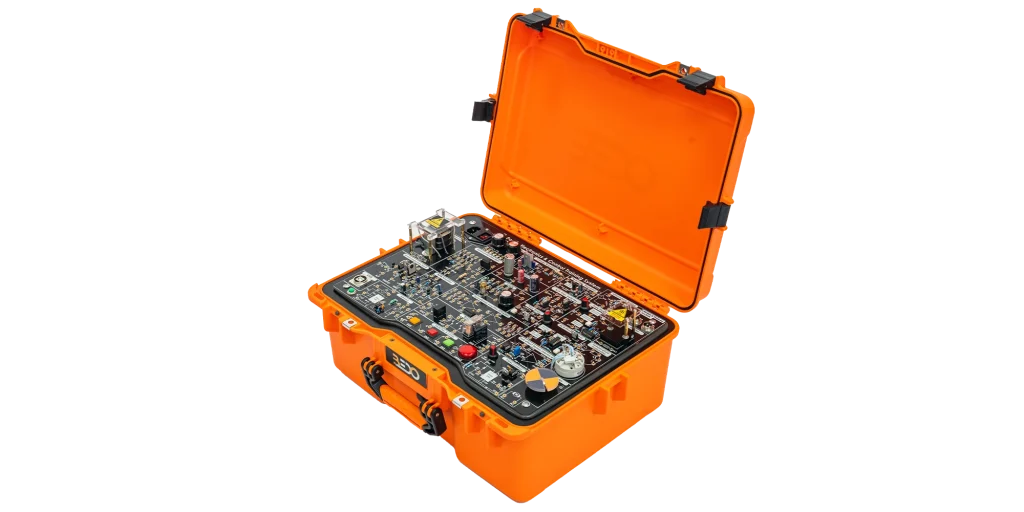

System szkoleniowy Power Electronics to stacjonarny trenażer służący do testowania obwodów i zasad powszechnie występujących w dziedzinie energoelektroniki, przetworników i sterowania. Trenażer zapoznaje studenta z najpopularniejszymi komponentami energoelektronicznymi (tranzystor mocy, dioda mocy, wzmacniacz), a także wieloma urządzeniami energoelektronicznymi używanymi obecnie w wielu aplikacjach (prostownik mocy, przekaźniki półprzewodnikowe lub SSR, czujniki termiczne). Zapewnia również system rozwiązywania problemów, który umożliwia wykrywanie usterek w różnych komponentach elektronicznych, obwodach i systemach używanych w aplikacjach maszynowych w realistycznych warunkach.
Zakres dostawy
- Power Electronics & Control Training System Kit (EC108)
- Sensors and Meters Kit
- Power Electronics & Control handheld sensors& accessories Box.
- Komputerowe oprogramowanie do wprowadzania błędów
- Twarda instrukcja obsługi
Opcje
Wymagane do działania
Laboratoryjny komputer PC i multimetr
Szczegóły techniczne
- Stacjonarny system szkoleniowy obejmuje wszystkie zasady analizy obwodów przekształtników, które są wprowadzane i rozwijane w celu znalezienia napięć, prądów i sprawności przekształtników mocy w stanie ustalonym.
Trener uczy, jak obsługiwać, regulować i rozwiązywać problemy z komponentami elektronicznymi, obwodami i systemami używanymi w aplikacjach maszynowych.
- Trener posiada szeroką gamę komponentów, w tym termopary, termistory, czujniki elektroniczne, zasilacze AC i DC, potencjometr ΔV, rezystancyjne czujniki temperatury, przekaźniki półprzewodnikowe, tranzystory i wzmacniacze operacyjne, tranzystory polowe, prostowniki sterowane krzemem, triaki, obwody kontroli fazy.
- Każdy sprzęt stanowi wsparcie dla urządzeń niezbędnych do realizacji programu eksperymentalnego.
- Wykorzystując sterowanie analogowe, uczestnicy szkolenia mogą w pełni zapoznać się ze strukturą konwertera mocy w celu zastosowania topologii, takich jak kontrola prędkości silnika, pomiary temperatury i prędkości itp.
- Dodatkowo mogą przetestować wyjście ogranicznika prądu, wybierając przekaźnik półprzewodnikowy, instalując pojemnościowy czujnik zbliżeniowy i łącząc dwie konfiguracje obwodów wzmacniacza operacyjnego w otwartej pętli.
- Trener jest również wyposażony w oprogramowanie do rozwiązywania problemów, które umożliwia ćwiczenie oceny i naprawy różnych obwodów elektronicznych. W oprogramowaniu można przeanalizować do 30 usterek.
- Połączenie zasilania, elektroniki i sterowania stanowi podstawowy fundament systemu umożliwiający wykonywanie wielu powiązanych nowoczesnych zastosowań elektroniki półprzewodnikowej do sterowania i konwersji energii elektrycznej.
- Zastosowania te obejmują przełączanie zasilaczy, czujniki analogowe i dyskretne, przekaźniki półprzewodnikowe, tranzystory, sterowanie PWM i sterowanie prędkością silnika.
- Oferuje również graficzną reprezentację znormalizowanego symbolu elektrycznego wszystkich używanych komponentów.

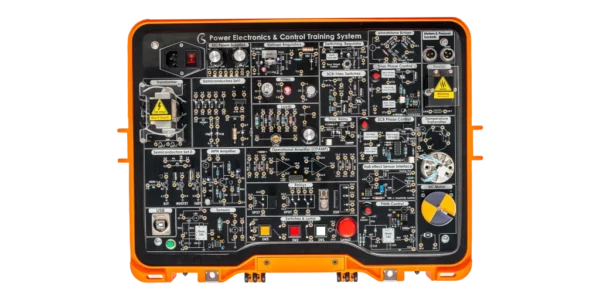

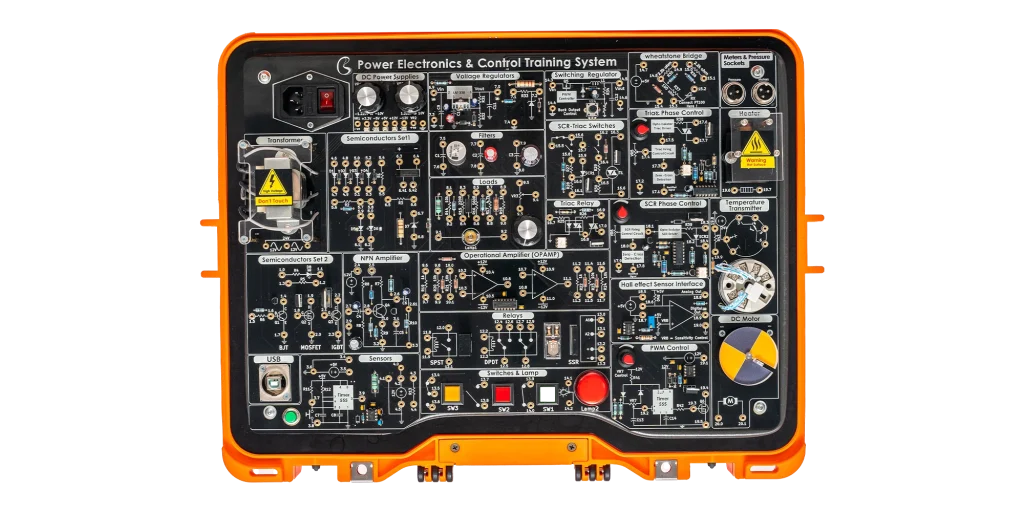

- Wszystkie komponenty są umieszczone na blacie z izolowanymi zaciskami przyłączeniowymi dla celów bezpieczeństwa.
- Cyfrowe wyświetlacze są dostarczane w celu przedstawienia dokładnego odczytu parametrów systemu, dzięki czemu uczestnicy szkolenia mogą łatwo monitorować system eksperymentalny.
