System treningowy wykorzystujący energię słoneczną

Specyfikacja – System treningowy wykorzystujący energię słoneczną

Szczegóły techniczne

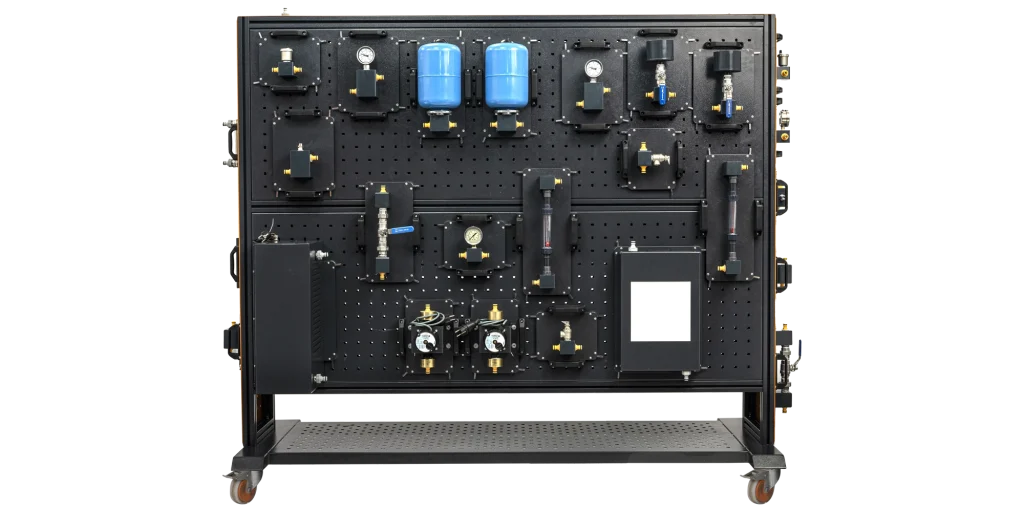

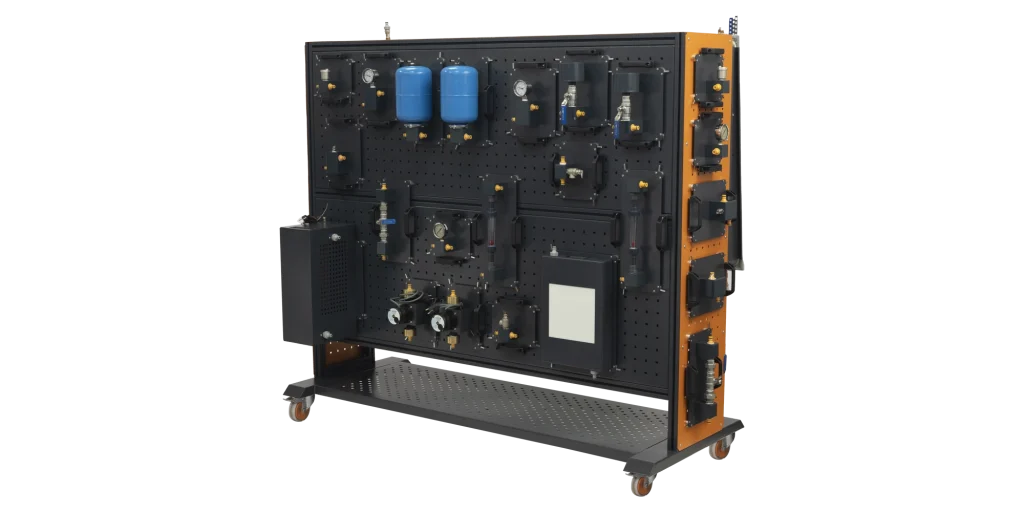

• Trener to solarny system podgrzewania wody, który pozwala uczestnikom szkolenia poznać podstawy energii cieplnej oraz sposób jej gromadzenia, przechowywania i dostarczania.
• Trener jest wyposażony w dwie pompy odśrodkowe, kolektory słoneczne, elektroniczny sterownik pompy, automatyczny odpowietrznik czujnika temperatury, płytowy wymiennik ciepła, zawór odcinający, zawór bezpieczeństwa, multimetr, przepływomierz, manometr, zasilacz i zestaw węży.
• Kolektor słoneczny służy do zamiany światła na ciepło i przekazywania ciepła do cieczy.
• Odpowietrznik to automatycznie obsługiwany zawór, który umożliwia odpowietrzenie uwięzionego powietrza z układu na bazie cieczy. Pomaga zapewnić, że inne elementy układu działają wydajnie i nie przegrzewają się.
• Płytowy wymiennik ciepła służy do przekazywania ciepła przez ściankę zbiornika cieczy.
• Zawór odcinający służy do kontrolowania przepływu cieczy i pomaga zapewnić, że element układu jest bezpiecznie odizolowany od innych części układu.
• Zawór bezpieczeństwa służy do zapobiegania nadmiernemu ciśnieniu cieczy.
• Elektroniczny regulator pompy jest różnicowy i ma możliwość kontrolowania temperatury wykrywanej przez kilka czujników RTD.
• Dostarczany jest również wyświetlacz cyfrowy i przełączniki przyciskowe do sterowania zmiennymi systemu.
• Trener jest dostarczany z regulatorem termostatu, aby wykorzystać próg temperatury do sterowania pompą odśrodkową.
• Trener jest również dostarczany z zaworem zwrotnym, aby zapewnić przepływ systemu w tym samym kierunku, dlatego jest montowany między dwoma zaworami spustowymi systemu.
• Jednostka edukacyjna jest wyposażona w dwa zbiorniki wyrównawcze zawierające powietrze, aby umożliwić bezpieczne rozszerzanie się i kurczenie cieplne wody.
• Moduł miski napełniającej dostarczony z trenerem umożliwia uwolnienie uwięzionych pęcherzyków powietrza z cyklu cieczy w celu zastąpienia wody uwolnionym powietrzem.
• System szkoleniowy jest wyposażony w moduł grzejnika podłogowego wyposażony w czujnik temperatury i przezroczystą stronę, aby zobaczyć dolną konstrukcję.
• System szkoleniowy jest wyposażony w moduł grzejnika wentylatorowego wyposażony w podwójną dmuchawę i termometr, aby wyświetlić temperaturę wyjściową.

Dane techniczne

• Pompy wodne
  • Typ: odśrodkowa
  • Maksymalne ciśnienie w układzie: 10 barów
  • Trzy prędkości
• Izolowana termicznie aluminiowa skrzynka
  • (Izolacja poliuretanowa), górne i dolne kolektory rur miedzianych, miedziane
  • Podnośniki rurowe i absorber z blachy miedzianej
• Absorber z selektywną powłoką
  • Ocenione na 95% absorpcji
  • Liczba rur: 6
  • Materiał zewnętrzny: stop aluminium
• Moduł panelu sterowania
  • Regulator różnicowy
  • Regulator termostatu
  • Punkt nastawy temperatury można regulować w zakresie od 0°C do 80°C za pomocą pokrętła
• Zestaw czujników temperatury
  • Termometr analogowy
    • Zakres: od 0°C do 121,1°C
  • Czujnik temperatury
    • RTD
• Zawór zwrotny przepływu
  • Typ: zawór zwrotny z dwoma zaworami spustowymi kotła do napełniania, opróżniania lub oczyszczania
• Zbiornik wyrównawczy
  • Wyłożone naczynie stalowe z wewnętrznym pęcherzem sprężonego powietrza
• Automatyczny Odpowietrznik
  • Ciśnienie znamionowe: 10,5 bara
• Miska do napełniania
  • Ręczny odpowietrznik/podajnik płynu z lejkiem i zaworem kulowym
• Podłoga promiennikowa
  • Ceramiczne płytki podłogowe z miedzianymi rurkami serpentynitowymi pod spodem
  • Średnica wlotu i wylotu: 1,3 cm
• Grzejnik
  • Maksymalny przepływ powietrza wynosi 3060 l/min
  • Zasilany prądem 220 V AC
• Wymiennik ciepła płytowy
  • Miedziana, lutowana płaska płyta
    • Liczba płyt: 10
    • Maksymalna moc cieplna: 13,2 kW
• Zawór odcinający
  • Ręcznie obsługiwany, dwukierunkowy, kulowy
  • Zawory ciśnieniowe: Dwa, jeden na wlocie i jeden na wylocie, z szybkozłączką kulową
• Zawór bezpieczeństwa
  • Ciśnienie: 10,5 bara
  • Temperatura: 100°C
• Przepływomierz
  • Rotametr
    • Stożkowa rura ze wskaźnikiem pływaka
    • Zakres przepływu: 1-7,5 l/min
    • Montaż pionowy
    • Zawory ciśnieniowe: dwa, jeden na wlocie i jeden na wylocie, z szybkozłączką kulową
• Manometr
  • Analogowy, rurka Bourdona
  • Zakres: 0-103,4 kPa
  • Średnica tarczy: 6,4 cm
  • Zawory ciśnieniowe: dwa wloty z szybkozłączką kulową.
• System źródeł światła sztucznego
  • Lampy halogenowe:
    • Ściemnianie: ściemnialne
    • Napięcie robocze: 230 V
    • Moc znamionowa: 1000 W
  • Moduł ściemniający:
    • Napięcie robocze: 250 V maks.
    • Napięcie obwodu otwartego: 21
    • Prąd znamionowy: 30 A maks.
