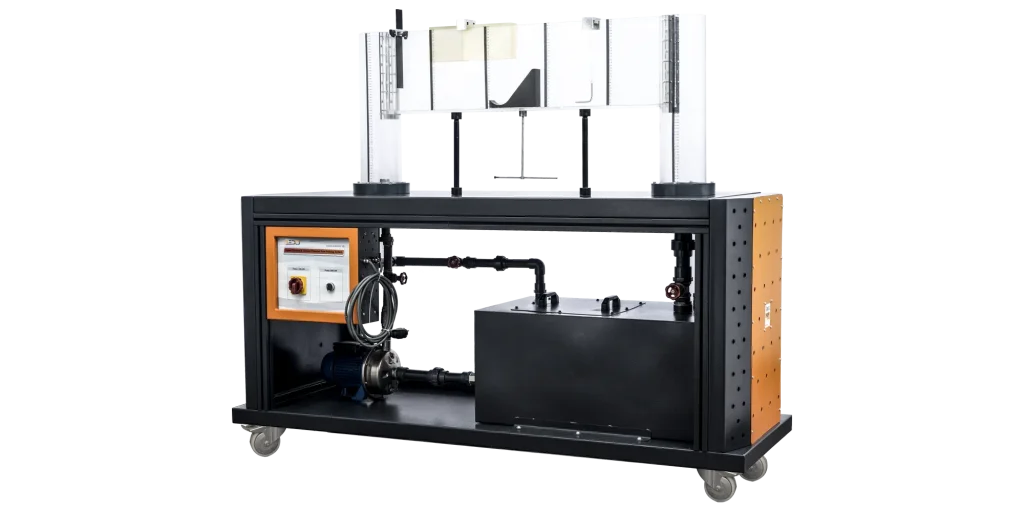

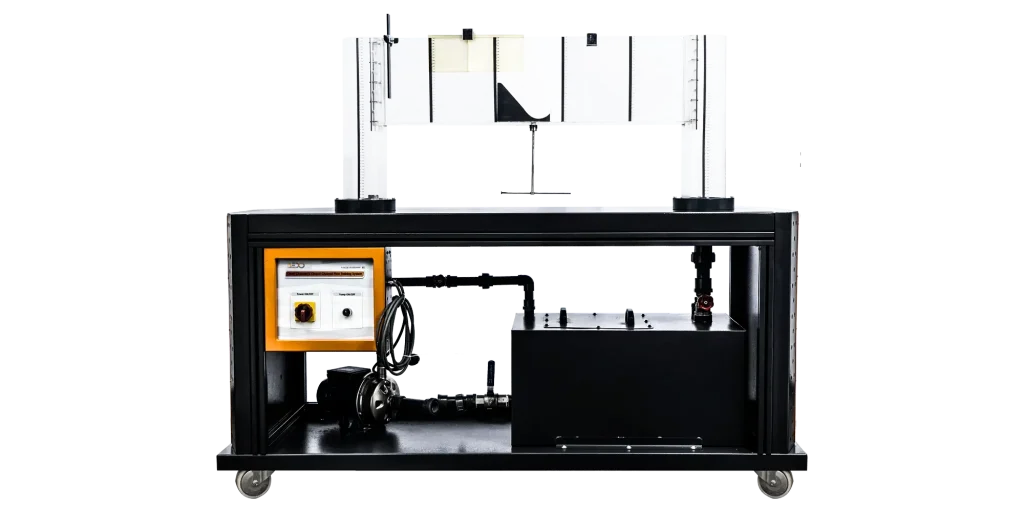

System treningowy z otwartym i zamkniętym kanałem

Specyfikacja – System treningowy z otwartym i zamkniętym kanałem

Dane techniczne

• Pompa
  • H(max) = 22,5 m
  • Q(max) = 180 L/m
  • Zasilanie = 0. 75 HP / 200 VAC
• Zaokrąglony jaz
  • L x W = 140 x 180 mm
  • Grubość = 40 mm
• Podwójny zaokrąglony jaz
  • L x W = 140 x 180 mm
  • Grubość = 40 mm
  • Promień części zaokrąglonej: 30 mm
• Sky jump spillway
  • Length = 190 mm
• Sills
  • Sill no.1
    • Larger length = 400 mm
    • Smaller length = 200 mm
    • Hight = 140 mm
    • Thickness = 40 mm
  • Sill no.2
    • Długość większa = 400 mm
    • Długość mniejsza = 200 mm
    • Wysokość = 90 mm
    • Grubość = 40 mm
  • Parapet nr 3
    • Długość większa = 400 mm
    • Długość mniejsza = 200 mm
    • Wysokość = 40 mm
    • Grubość = 40 mm
• Płyty akrylowe
  • 2 mm kwadratowe
• Śluza

Zakres dostawy

• System szkoleniowy z otwartym i zamkniętym kanałem (FM127)
• Twarda instrukcja obsługi

Opcje

• Zawartość cyfrowa (BI-01)

Szczegóły techniczne

• Główny szkielet trenażera składa się z dwóch modułów eksperymentalnych.
• Moduły eksperymentalne zademonstrują działanie zarówno systemów kanału otwartego, jak i zamkniętego.
• Uczestnicy szkolenia będą narażeni na badanie procesów przepływu w kanale otwartym i zamkniętym
• Panel sterowania jest wyposażony we włącznik/wyłącznik zasilania i włącznik/wyłącznik pompy do sterowania pracą.
• Zbiorniki wlotowe i wylotowe są używane do wykonywania różnych typów przepływu.
• Zawór sterujący wlotem, zawór sterujący przepływem wylotowym, zawór sterujący przelewem i zawór serwisowy są używane do sterowania przepływem wody.
• Uczestnicy szkolenia zrozumieją również procesy przepływu w przepływie rurowym w kanale zamkniętym
• Regulowane wrota śluzy w celu osiągnięcia pożądanej wysokości przy użyciu skali wydrukowanej na flume.
• Z pomocą ramienia mocującego i różnych jazów, uczestnik szkolenia będzie mógł badać profile wody zarówno w górnym, jak i dolnym biegu przed i po dodaniu jazów.
