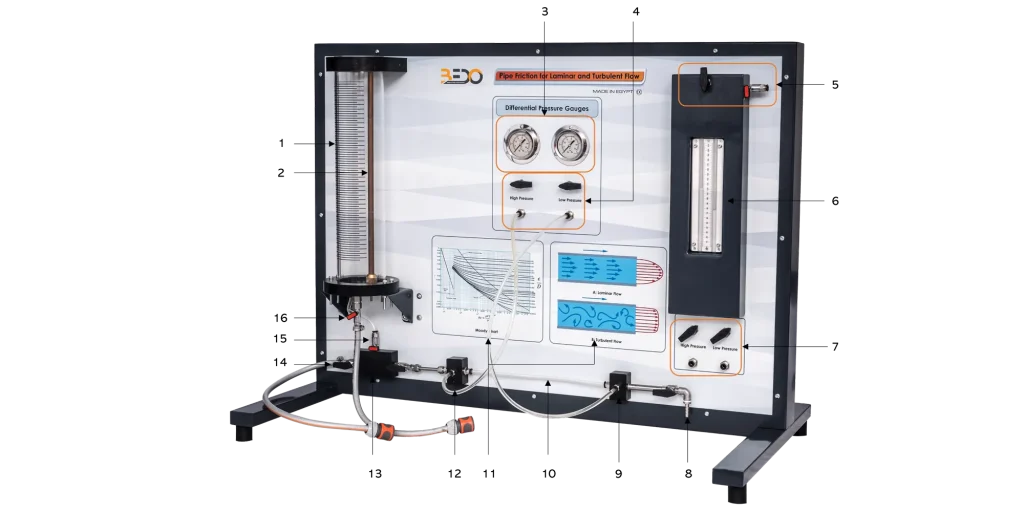

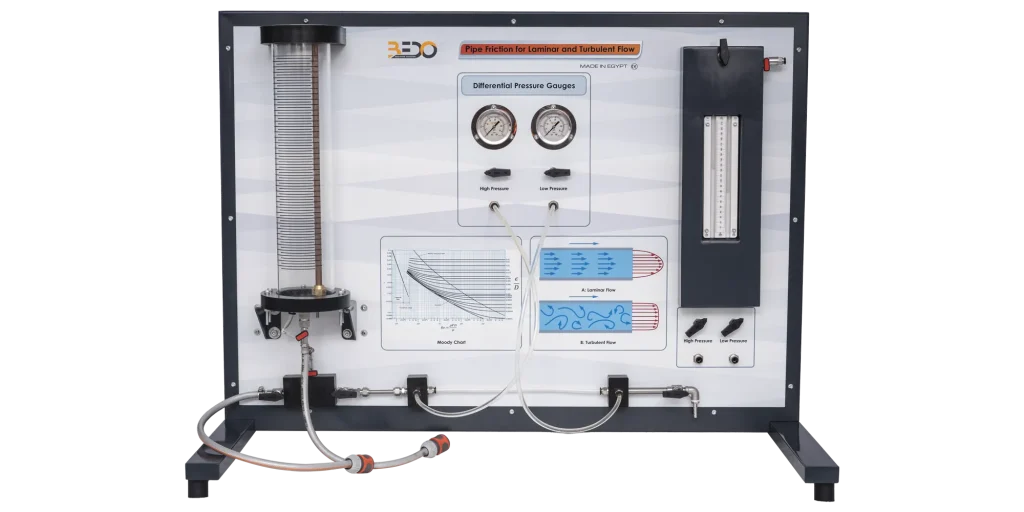

Tarcie w rurach dla przepływu laminarnego i turbulentnego

Specyfikacja – Tarcie w rurach dla przepływu laminarnego i turbulentnego

Dane techniczne

• Rura
  • D= 5mm
  • Długość = 600 mm
• Przezroczysty zbiornik z przelewem
  • Objętość = 4 litry
• Zakres manometru z manometrem zegarowym
  • 0 … 2,5bar
  • Kołnierz 2. 5 cali
• Manometry dwururowe
  • 0 … 370 mmwc (każdy)
• Zawory regulacji przepływu
  • Zawory kulowe: 1/4 cala

Zakres dostawy

• Pipe Friction for Laminar / Turbulent Flow (FM-014)
• Hard copy user manual

Opcje

• Zawartość cyfrowa (BI-01)

Szczegóły techniczne

• Odcinek rury to rura o średnicy wewnętrznej 5 mm.
• Odległość między złączkami do pomiaru ciśnienia, a tym samym długość eksperymentalnego odcinka rury wynosi 600 mm.
• Straty ciśnienia dla przepływu laminarnego są mierzone za pomocą manometru wodnego.
• Wyświetlana jest różnica ciśnienia statycznego. Zbiornik wyrównawczy jest dostępny w celu wytworzenia przepływu laminarnego i zapewnia stałe ciśnienie wlotowe wody w odcinku rury przy stałym poziomie wody.
• W przypadku przepływu turbulentnego różnica ciśnień jest mierzona za pomocą manometru zegarowego. Zbiornik czołowy nie jest używany do tworzenia przepływu turbulentnego.
• Jednostka eksperymentalna jest łatwo i bezpiecznie umieszczana na powierzchni roboczej głównej jednostki hydraulicznej, która działa jako źródło wody dla jednostki.
• Woda jest podawana bezpośrednio do odcinka rury z sieci wodociągowej poprzez obejście.
• Przepływ jest regulowany za pomocą zaworów odcinających na początku i na końcu rury.
