Transport obciążenia złoża w rzecznym symulatorze szkoleniowym

Opis

Treningowy symulator transportu rumowiska w rzece (HI102) został zaprojektowany w celu zademonstrowania ważnych zjawisk transportu rumowiska w obszarze w pobliżu dna przy obciążeniu podkrytycznym. Urządzenie umożliwia obserwację powstawania meandrów i śladów przeszkód rzecznych na budowlach.

Dane techniczne

Pobór mocy: 2,2 kW
Pompa maks. gł: 11,5 m
Przepływ maks. pompy: 74m3/h
Zbiornik magazynowy, zawartość: ok. 1000L
Zakres pomiarowy przepływomierza: 80 m3/h

Zakres dostawy

Bed- Load Transport in River Training Simulator (HI102)
Element filtrujący do pułapki osadów
Trzy pomosty mostowe
Dwie wyspy
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI01)
Dodatkowy 1 m3 piasku

Szczegóły techniczne

Urządzenie jest przeznaczone do badania transportu obciążenia w otwartym kanale.

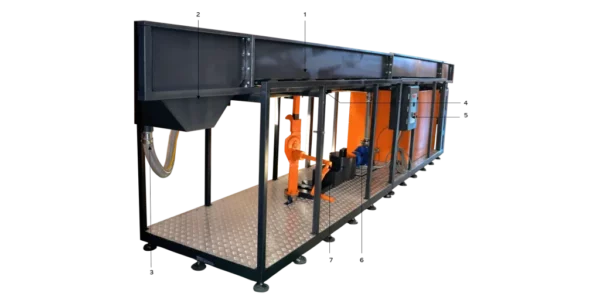

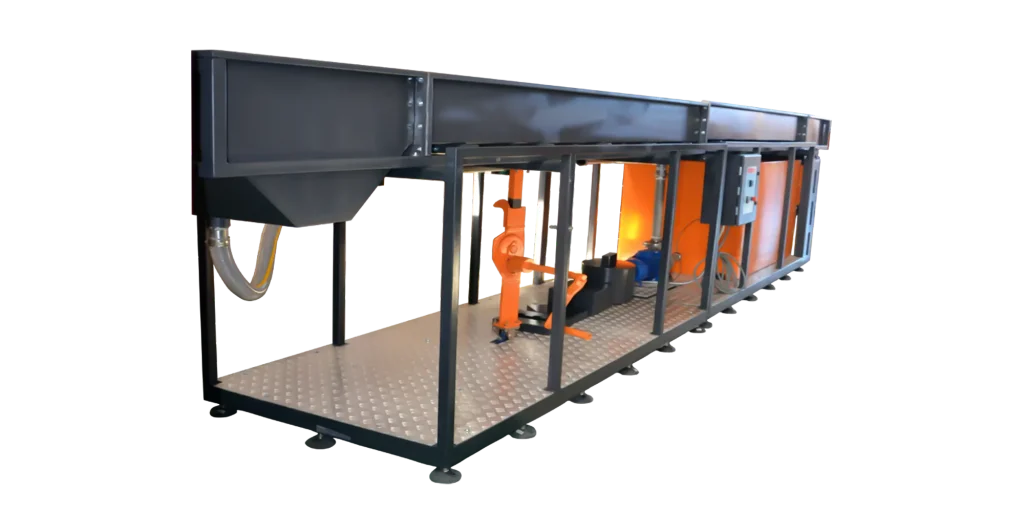

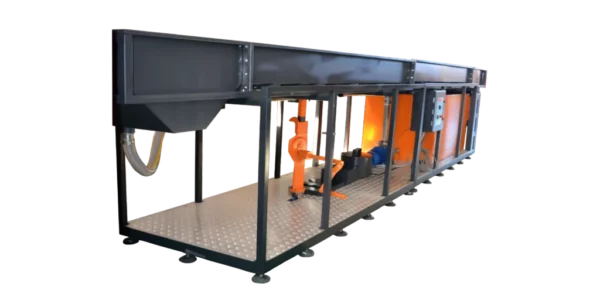

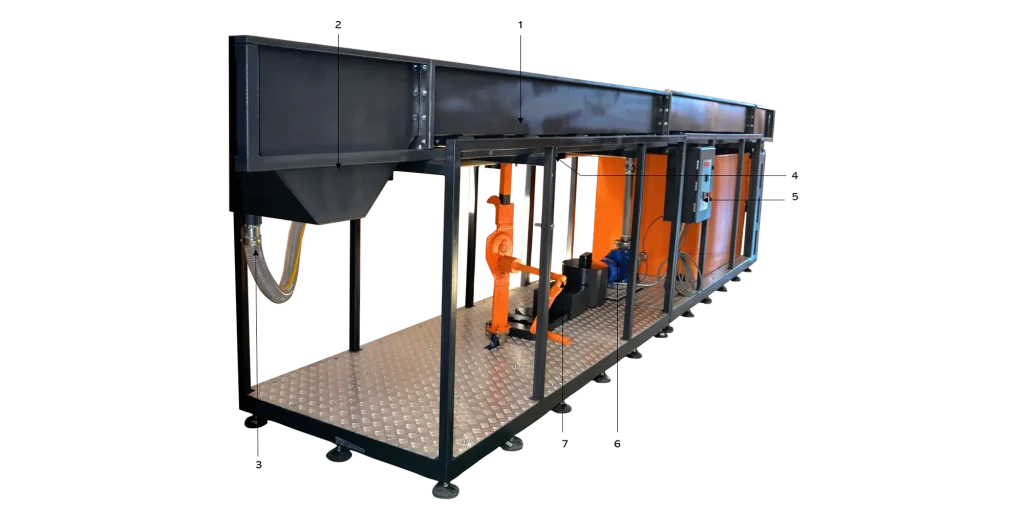

Jednostka edukacyjna składa się głównie z sekcji eksperymentalnej ze stali nierdzewnej, elementu wlotowego, elementu wylotowego, zamkniętego obiegu wody, 1 zestawu modeli.

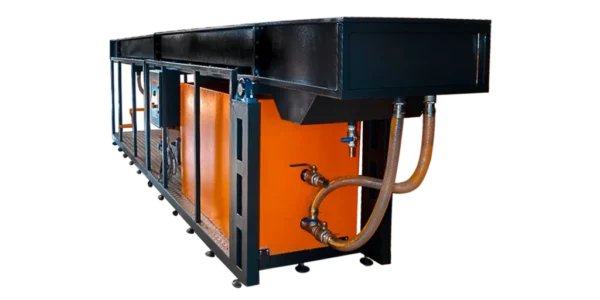

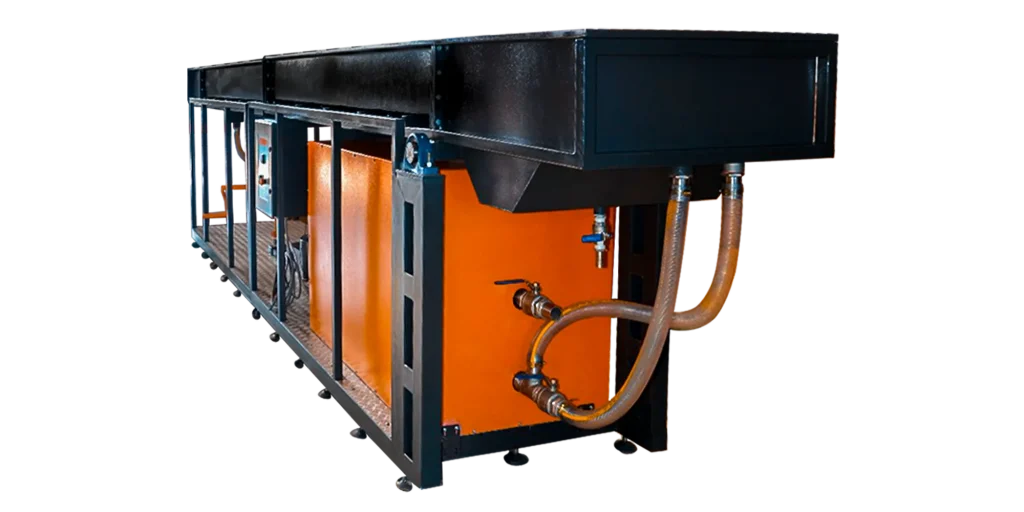

Zamknięty obieg wody obejmuje zbiornik wody, pompę i przepływomierz, zbiornik po odpływie wody zawiera pułapkę osadów z elementem filtrującym dla piasku.
Przepływomierz służy do określania zrzutu.
Przestronne wymiary sekcji eksperymentalnej pozwalają na modelowanie cieków rzecznych z konstrukcjami i bez nich. Konfiguracja eksperymentalna obejmuje rowki zaprojektowane dla jazów płytowych w celu stworzenia różnych warunków przepływu.
Osad jest utrzymywany w sekcji eksperymentalnej przez jazy płytowe na wlocie i wylocie.
Oprócz transportu obciążenia złożem w otwartych kanałach bez struktur, niektóre modele mogą być również wykorzystywane do obserwacji śladów przeszkód rzecznych, a mianowicie tworzenia się szorowania i zamulania na strukturach.

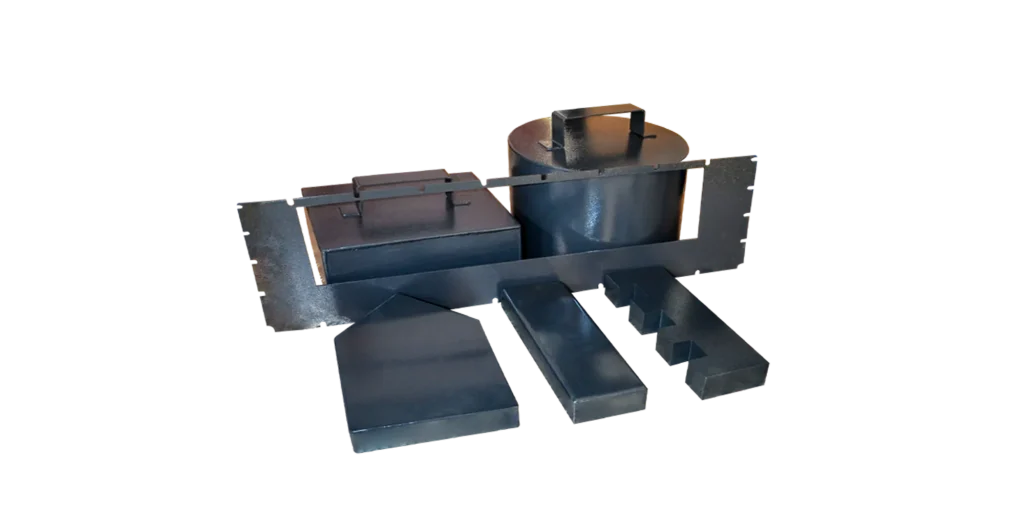

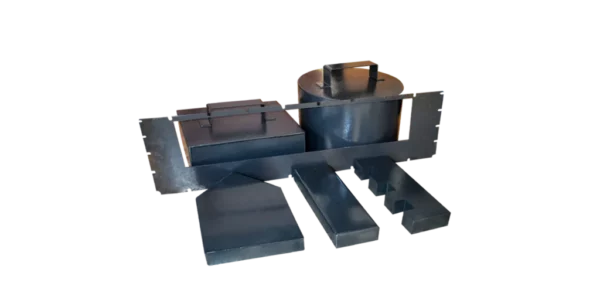

Urządzenie jest wyposażone w trzy pomosty mostowe, dwie wyspy, zestaw płyt odchylających, które są wkładane do sekcji eksperymentalnej, modele te można skonfigurować w celu utworzenia innego modelu.
Jednostka edukacyjna jest dostarczana z ruchomym nośnikiem przyrządów i miernikiem punktowym, który umożliwia pomiar profilu w osadzie wzdłuż dna i określenie głębokości wypływu w każdym punkcie sekcji eksperymentalnej.
Główne elementy jednostki edukacyjnej, w tym sekcja eksperymentalna, element wlotowy i wylotowy są wykonane ze stali nierdzewnej.
Ziarna piasku mają średnicę 1-2 mm

Eksperymenty

Demonstracja transportu obciążenia złoża w kanałach otwartych
Zrozumienie, w jaki sposób prędkość przepływu wpływa na transport obciążenia złoża transport obciążenia złoża
Demonstracja formowania się fal na dnie rzeki
obserwacja formowania się meandrów
Demonstracja fluwialnych śladów przeszkód na konstrukcjach
- molo mostu o profilu prostokątnym
- molo mostu o zaokrąglonym nosie
- molo mostu o spiczastym nosie
- wyspa (okrągła lub prostokątna)
Stały, Stały, gładki przepływ korytowy
Przepływ przez ruchome podłoże piaszczyste
Mechanika transportu osadów
Cechy depozycji i facje
Lokalne szorowanie
Struktury przepływu
Histereza kształtu koryta
Przepływ przez stałe, żwirowe podłoże
