Name: Trenażer silników benzynowych/gazowych
Brand: Bedo

Opis produktu – Trenażer silników benzynowych/gazowych

Trenażer silnika benzynowego/gazowego (ENG100) zawiera prawdziwy silnik benzynowy/gazowy z wtryskiem elektronicznym wraz ze wszystkimi dodatkowymi systemami niezbędnymi do jego działania, w tym układem elektrycznym, układem wtryskowym, układem zapłonowym, układem chłodzenia, układem dolotowym i wydechowym itp. Trenażer pomaga w demonstracji struktury silnika benzynowego/gazu ziemnego, działania i testowania jego wydajności w normalnych i wadliwych warunkach, a także wprowadza uczestnika szkolenia w koncepcję wykorzystania gazu ziemnego jako alternatywnego źródła paliwa w samochodzie. Dodatkowo urządzenie jest wyposażone w przełączniki usterek, które symulują 20 najczęstszych usterek pojazdów z silnikami benzynowymi / na gaz ziemny i zwiększają umiejętności wyszukiwania usterek.

Dane techniczne

Bateria 65 A/H.
Zbiornik paliwa 30 litrów.
Wentylator chłodzący 12 V.
Silnik benzynowy 1500 cm3

Zakres dostawy

Trener silnika na benzynę/gaz ziemny (ENG100)
- Butla na gaz ziemny i regulator
Twarda instrukcja obsługi

Opcje

Oprogramowanie do rozwiązywania problemów Bedo
- Wymagane do działania: PC
Odnowiony silnik 2000 CC
Nowy silnik 1500 CC
Nowy silnik 2000 CC
Moduł punktów pomiarowych elektrozaworów ciśnienia skrzyni biegów
Multi-metr
Oscyloskop
Urządzenie do diagnostyki usterek
Zawartość cyfrowa (BI01)

Szczegóły techniczne

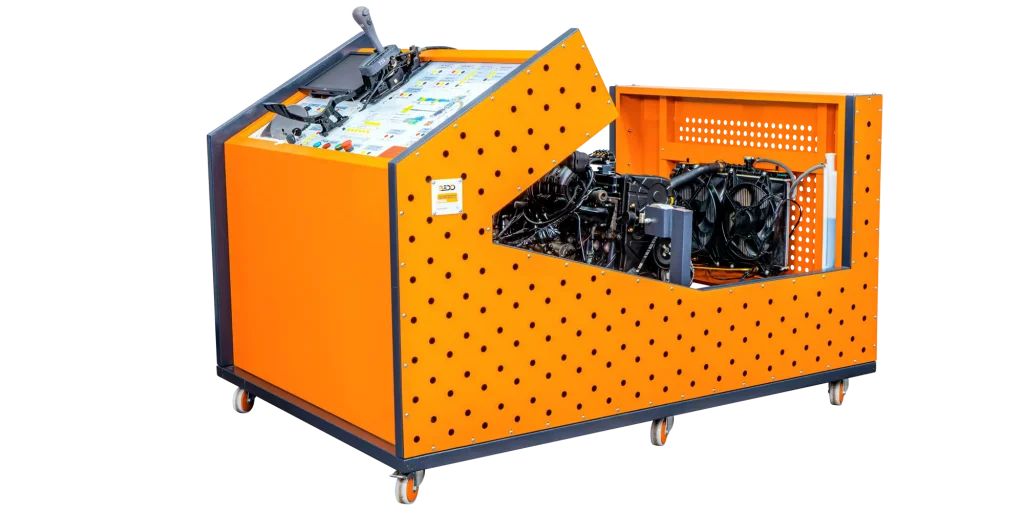

Jednostka edukacyjna wyposażona jest w 4-cylindrowy silnik benzynowy/gaz ziemny zamontowany wewnątrz solidnego podwozia.
Specjalna konstrukcja podwozia trenażera pozwala pomieścić wszystkie systemy samochodu z silnikiem benzynowym, a także umożliwia wyraźną obserwację wszystkich tych systemów podczas pracy, zapewniając jednocześnie bezpieczeństwo kursantom.
Urządzenie zawiera wszystkie systemy wymagane do pracy silnika benzynowego/gazu ziemnego, takie jak:
- Bateria
- Obwody elektryczne
- Zbiornik paliwa (benzyna & gaz ziemny)
- ECU (elektroniczna jednostka sterująca)
- Układ wtrysku paliwa (benzyna & gaz ziemny)
- Układ zapłonowy
- Układ chłodzenia
- Układ dolotowy & układ wydechowy
- Silnik rozrusznika i alternator
- Automatyczna skrzynia biegów FWD
Trener jest domyślnie dostarczany z automatyczną skrzynią biegów FWD.
Urządzenie jest domyślnie dostarczane z silnikiem benzynowym 1500 CC.

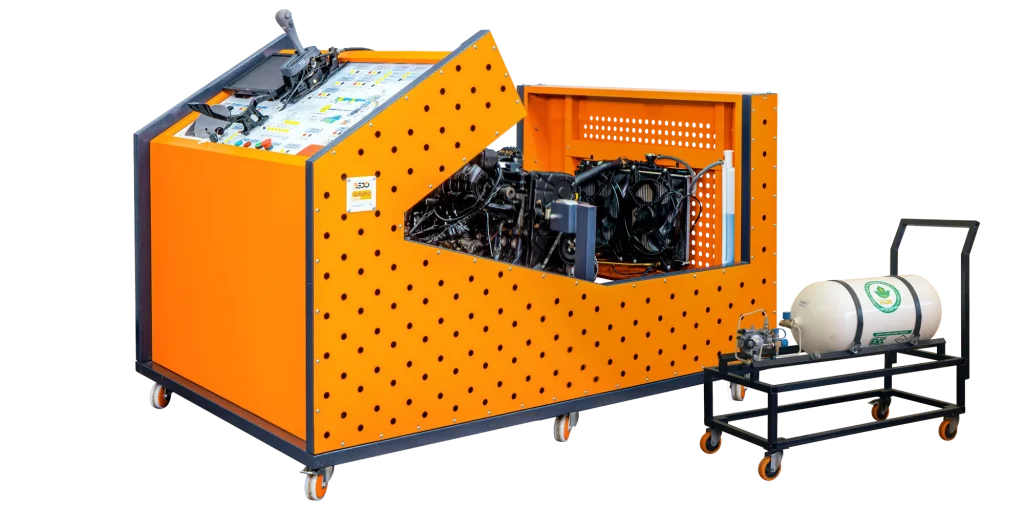

Trener jest dostarczany z butlą na gaz ziemny i zespołem regulatora zamontowanym na oddzielnej ruchomej ramie.

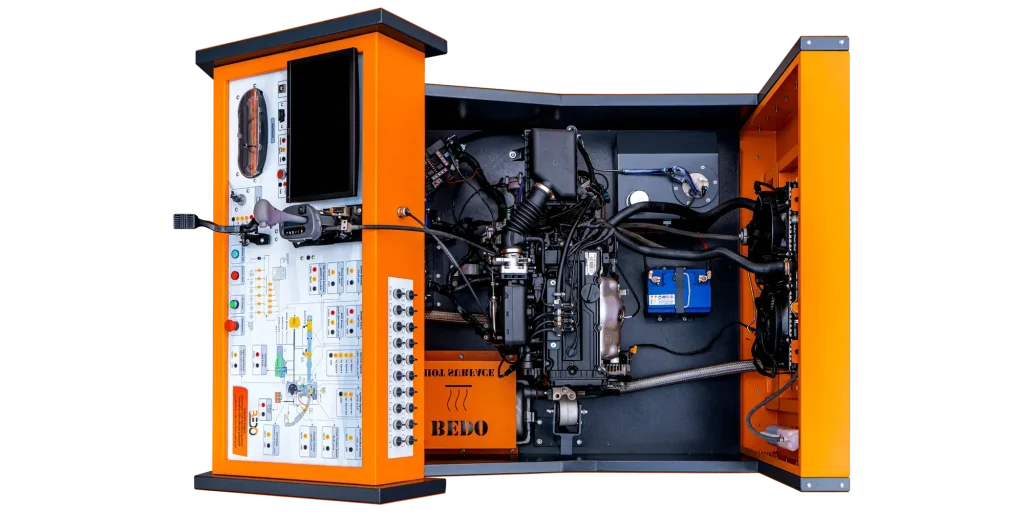

Trener ma duży panel sterowania służący jako łatwy interfejs między systemami samochodu a użytkownikiem.
Panel sterowania zawiera następujące moduły dla elementów systemu:
- Moduł operacyjny
- Moduł ustawień domyślnych
- Moduł czujnika położenia wałka rozrządu
- Moduł czujnika położenia wału korbowego
- Moduł czujnikaECT
- Moduł zacisków akumulatora
- Moduł sygnałów zapłonu
- Moduł sygnałów wtryskiwaczy
- Moduł przepustnicy
- MAF & IAT
- Moduł czujnika pedału przyspieszenia
- Moduł czujnika poziomu paliwa
- Moduł pompy paliwa
Każdy komponent reprezentowany w powyższych modułach jest wyposażony w dedykowane gniazda bezpieczeństwa wewnętrznie połączone z rzeczywistym komponentem, aby umożliwić podłączenie zewnętrznych urządzeń pomiarowych do badania.
Prawdziwy drążek zmiany biegów skrzyni biegów FWD jest zintegrowany z panelem sterowania, aby umożliwić zmianę biegów.
Moduł operacyjny zawiera następujące przełączniki & LED :
- Moduł wyłącznika zapłonu
- Wyłącznik awaryjny
- Moduł DLC
- Moduł deski rozdzielczej
Używając kluczyka w module wyłącznika zapłonu, instruktor będzie mógł uruchomić silnik dokładnie tak, jak dzieje się to w prawdziwych samochodach.
Zamocowany z przodu obudowy urządzenia przycisk służy do przełączania między dwoma rodzajami paliwa.
Prawdziwy pedał przyspieszenia jest zintegrowany z panelem sterowania, aby umożliwić zwiększenie prędkości obrotowej silnika.
Moduły DLC służą do podłączenia zewnętrznego urządzenia do diagnostyki usterek.
Urządzenie jest w stanie symulować 20 usterek układu silnika benzynowego/gazu ziemnego za pomocą przełączników usterek na panelu sterowania.
Urządzenie edukacyjne jest wyposażone w schemat komponentów silnika benzynowego pokazujący jego wewnętrzne części.
Tablica rozdzielcza umożliwia kursantowi obserwowanie prędkości samochodu i badanie jego zachowania podczas przyspieszania.
Stan silnika jest domyślnie odnowiony, gdzie przeszedł gruntowny remont i został pomalowany.
Trener jest zamontowany na czterech wytrzymałych kółkach, które są w stanie unieść ciężar systemu dla lepszej mobilności.
Kółka są wyposażone w hamulce nożne, które blokują koła i pomagają unieruchomić urządzenie i zapobiec poślizgowi.

Eksperymenty

Zapoznanie się z budową i działaniem silnika na benzynę/gaz ziemny.
Zapoznanie się z dodatkowymi komponentami i konfiguracją potrzebną do dodania gazu ziemnego jako dodatkowego źródła paliwa do samochodu z silnikiem benzynowym.
Zdobycie umiejętności rozwiązywania problemów związanych z usterkami układu silnika benzynowego/gazu ziemnego.
Poznanie funkcji każdego systemu w samochodach z silnikiem na benzynę/gaz ziemny.
Poznanie typu i funkcji każdego czujnika w samochodzie z silnikiem benzynowym/gazowym.
Testowanie zachowania każdego komponentu w systemie w warunkach normalnych i wadliwych oraz porównywanie odczytów w obu przypadkach za pomocą zewnętrznego multimetru lub oscyloskopu.
Po zrozumieniu systemu uczestnik szkolenia będzie gotowy do zbadania jego typowych usterek przy użyciu poniższych przełączników wstawiania usterek:
- F1: Błąd wentylatora chłodzącego
- F2: Błąd czujnika krzywki
- F3: Usterka czujnika położenia wału korbowego
- F4: Usterka czujnika korbowego
- F5: Usterka czujnika tlenu
- F6: Usterka grzałki sondy lambda
- F7 : Usterka czujnika mapy
- F8 : Usterka czujnika mapy
- F9 : Błąd czujnika spalania stukowego
- F10: Błąd czujnika spalania stukowego
- F11: Błąd czujnika ECT
- F12 : Usterka cewki zapłonowej
- F13: Usterka cewki zapłonowej
- F14: Usterka wtryskiwacza nr 1
- F15: Usterka wtryskiwacza nr 2
- F16 : Usterka wtryskiwacza nr 3
- F17: Usterka wtryskiwacza nr 4
- F18 : Usterka pompy paliwa
- F19 : Usterka poziomu paliwa
- F20 : Usterka wyłącznika zapłonu
