Name: Trenażer sterowania silnikiem krokowym
Brand: Bedo

Opis produktu – Trenażer sterowania silnikiem krokowym

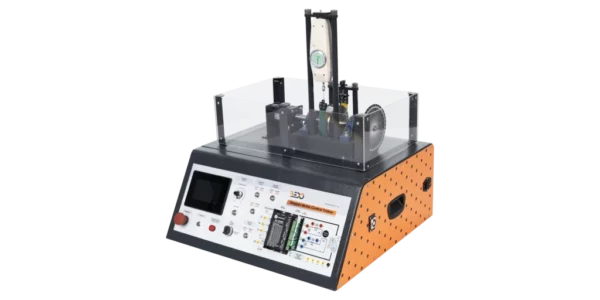

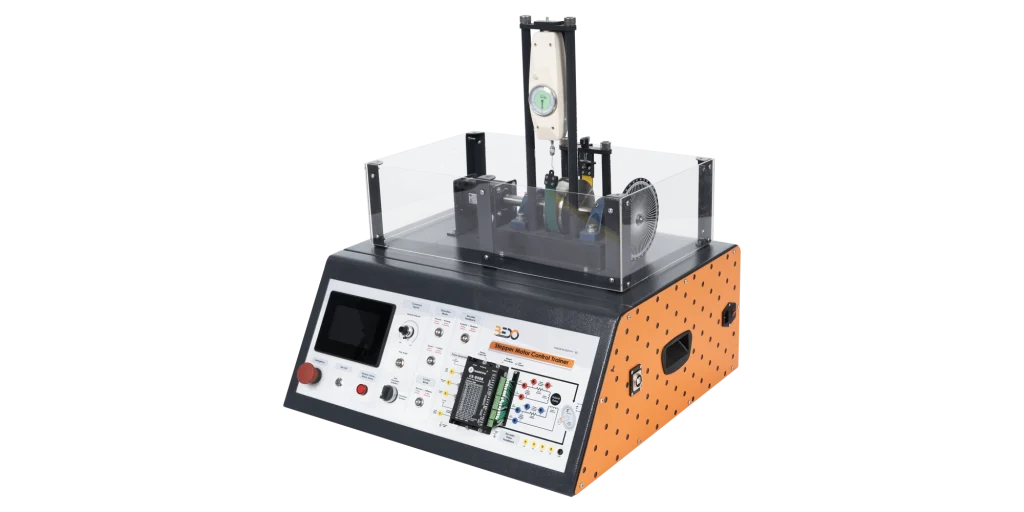

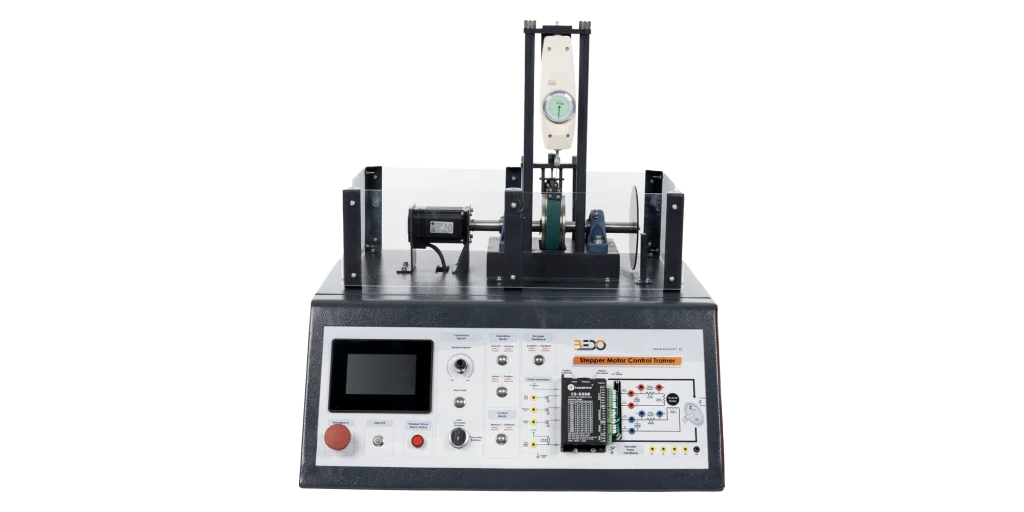

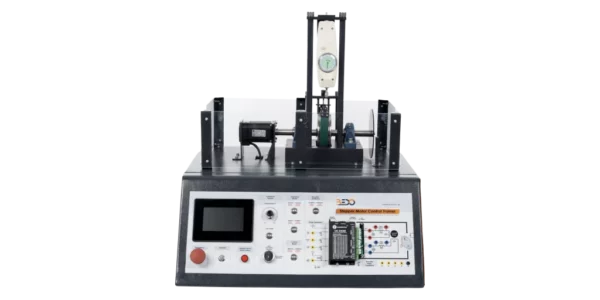

Trener sterowania silnikiem krokowym to stacjonarny silnik elektryczny, który zapewnia określoną wartość przemieszczenia kątowego dla sygnału wejściowego kroku. System zawiera wszystkie niezbędne komponenty do monitorowania i sterowania pozycją i prędkością silnika krokowego. Jednostka szkoleniowa jest kompaktowa, przenośna i łatwa w użyciu i zrozumieniu przez studentów.

Dane techniczne

Silnik krokowy:
- Dwufazowy
- Prąd fazy: 5A
- 4000 Count / Revolution
Zasilanie elektryczne
- 50/60 Hz z uziemieniem
- 220: 240 VAC
- 3A

Zakres dostawy

Trener sterowania silnikiem krokowym (MC108)
Twarda kopia instrukcji obsługi
Oprogramowanie BEDO + kabel USB.

Wymagane do działania

Laboratoryjny komputer PC

Opcje

Zawartość cyfrowa (BI01)

Szczegóły techniczne

System treningowy składa się z wbudowanego silnika krokowego, który przekształca pulsujący prąd elektryczny, kontrolowany przez sterownik silnika krokowego, w precyzyjne ruchy jednokrokowe.
Urządzenie jest wyposażone we wbudowany generator impulsów, a jego częstotliwość można kontrolować ręcznie za pomocą pokrętła lub za pomocą dostarczonego systemu oprogramowania.
Ekoder obrotowy jest zawarty w systemie szkoleniowym, który zapewnia sprzężenie zwrotne prędkości obrotowej.
W systemie znajduje się wyświetlacz LCD do wyświetlania i monitorowania wyników systemu.
Urządzenie jest dostarczane z systemem oprogramowania w celu wyświetlania parametrów systemu, a także obsługi niektórych wbudowanych funkcji.
System oprogramowania może być wyświetlany i obsługiwany przez podłączenie urządzenia do zewnętrznego komputera laboratoryjnego. W związku z tym uczestnicy szkolenia będą mogli uruchomić i korzystać z dostarczonego oprogramowania.
System jest dostarczany z głównym włącznikiem / wyłącznikiem systemu szkoleniowego i przyciskiem awaryjnym w przypadku jakichkolwiek niedogodności.
Schematyczny schemat procesu jest wydrukowany na jednostce szkoleniowej w celu zapewnienia jasnej ilustracji i interpretacji procesu.

Eksperymenty

Kontrola przemieszczenia silnika w pętli otwartej
Kontrola przemieszczenia silnika w pętli zamkniętej
Kontrola prędkości silnika w pętli otwartej
Kontrola prędkości silnika w pętli zamkniętej
Badanie charakterystyk dynamicznych silnika krokowego
