Name: Trenażer turbiny Peltona
Brand: Bedo

Opis produktu – Trenażer turbiny Peltona

Turbina Peltona (FR-008) została zaprojektowana w celu umożliwienia badania turbiny Peltona i funkcji turbiny impulsowej. Konstrukcja urządzenia jest prosta, dzięki czemu można łatwo przeprowadzać eksperymenty i jest szczególnie odpowiednia do praktycznej pracy w małych grupach.

1 Płyta podstawowa. 2 Wlot dyszy. 3 Regulacja dyszy. 4 Koło Peltona. 5 Obudowa turbiny. 6 Manometr. 7 Regulowane urządzenie hamujące. 8 Sprężyna równoważąca.

Dane techniczne

Wydajność: 14 W przy 350 obr/min ok. 44 L/M, 2 m głowica
Prędkość obrotowa = 750 obr/min
Siła hamowania = max. 25 N
Zakres manometru = 0-4 bar
Liczba łopatek turbiny Peltona = 20 łopatek

Zakres dostawy

Trenażer turbiny Peltona (FR – 008)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

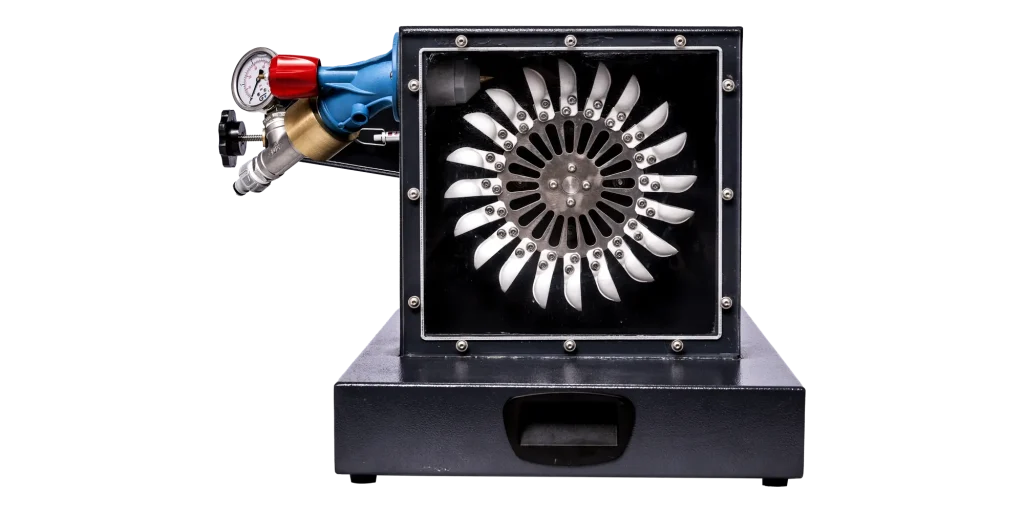

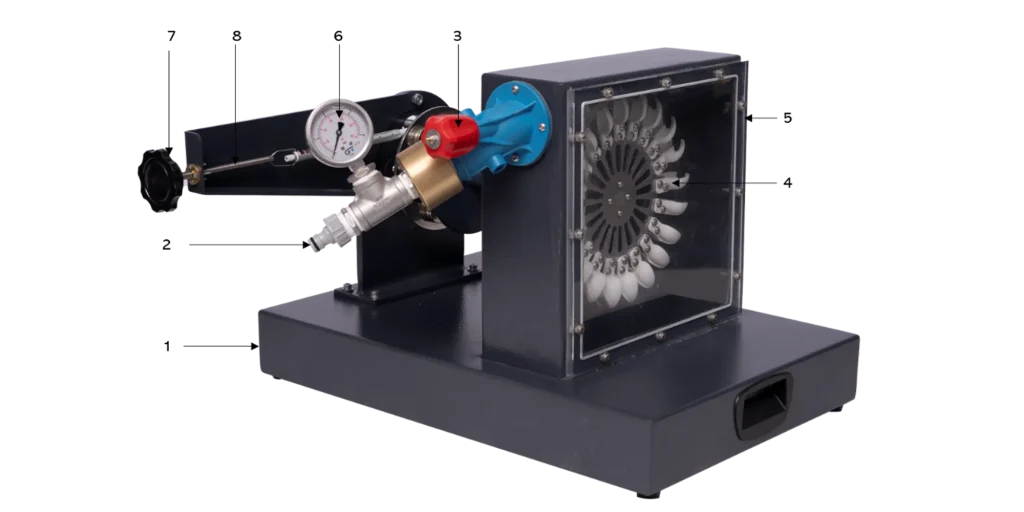

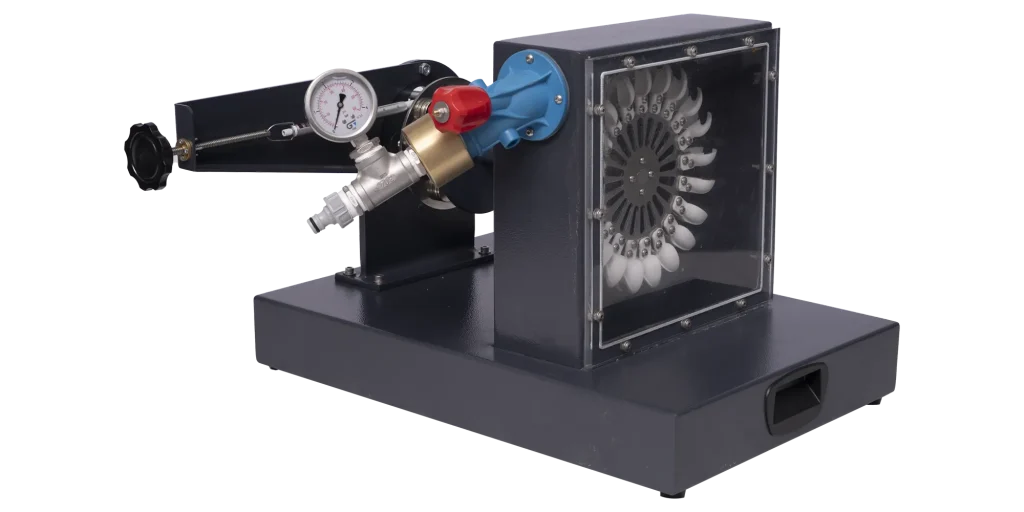

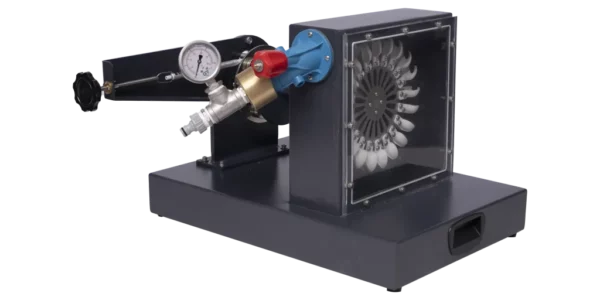

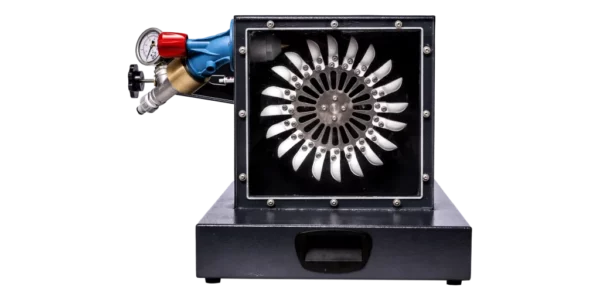

Jednostka eksperymentalna składa się z koła Peltona, dyszy igłowej używanej jako rozdzielacz, hamulca taśmowego do ładowania turbiny i obudowy z przezroczystym panelem przednim.
Przezroczysta pokrywa umożliwia obserwację przepływu wody, koła Peltona i dyszy podczas pracy.
Przekrój dyszy, a tym samym natężenie przepływu są modyfikowane poprzez regulację iglicy dyszy.
Manometr pokazuje ciśnienie wody na wlocie turbiny.
Moment obrotowy turbiny jest określany przez pomiar siły na hamulcu taśmowym i jest odczytywany na wagach sprężynowych.
Jednostka eksperymentalna jest łatwo i bezpiecznie umieszczana na powierzchni roboczej modułu bazowego.
Woda jest dostarczana, a natężenie przepływu mierzone przez moduł bazowy.
Alternatywnie, jednostka eksperymentalna może być obsługiwana przez zasilanie laboratoryjne.
Tachometr jest wymagany do pomiaru prędkości turbiny.

Eksperymenty

Określenie przepływu objętościowego
Określenie prędkości obrotowej
Określenie wysokości spadu
Określenie momentu obrotowego
Graficzne przedstawienie krzywych charakterystycznych turbiny
Graficzne przedstawienie krzywych mocy
Regulacja dyszy

Wymagane do działania

Main Hydraulic Bench (FM-001)
