Opis

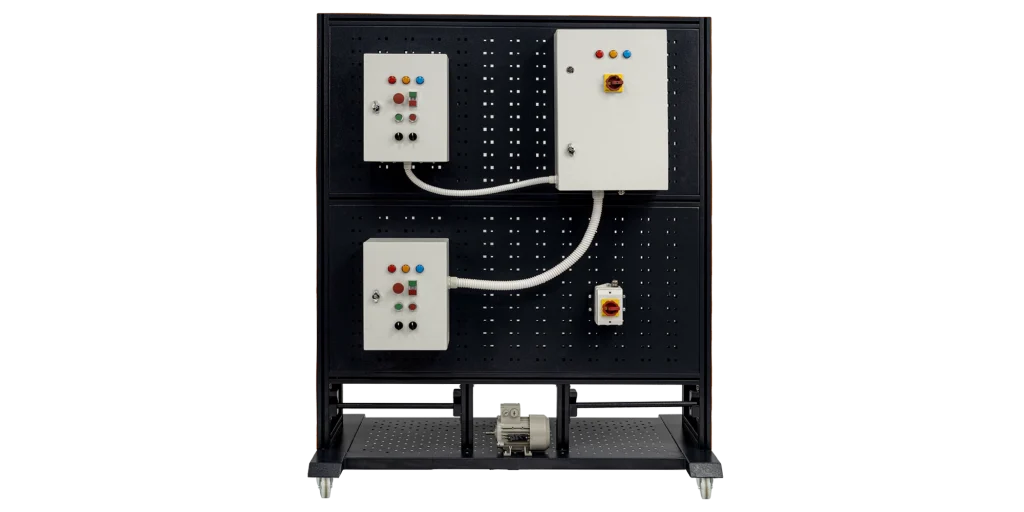

Industrial Maintenance Trainer umożliwia kursantom zdobycie praktycznych umiejętności w dziedzinie konserwacji przemysłowej poprzez bardzo precyzyjny, integralny i progresywny system szkoleniowy. Trenażer ma na celu stworzenie dobrej podstawy wiedzy technicznej, a także zwiększenie umiejętności praktycznych, takich jak instalacja, naprawa, kodowanie kolorów przewodów, okablowanie systemu sterowania elektrycznego i okablowanie panelu elektrycznego. Sprzęt składa się z trzech jednostek: szafy sprzętowej, szafy sterowniczej i pulpitu sterowniczego. Szafa sprzętowa jest wyposażona w styczniki, przekaźniki, lampki sygnalizacyjne, listwy zaciskowe i kanały okablowania. Trenażer posiada szafę sprzętową połączoną z szafą sterowniczą i pulpitem sterowniczym wyposażonym w przyciski i lampki sygnalizacyjne. Za pomocą różnego rodzaju schematów okablowania, schematów obwodów i instrukcji obsługi, student może zainstalować i przetestować różne systemy oraz ćwiczyć odczytywanie liczników i pomiary.
Dane techniczne
RCCB
- Prąd znamionowy: 25 A
- Częstotliwość sieci: 50/60 Hz
- Napięcie robocze: 400 V AC 50/60 Hz
CB1
- Opis biegunów: 3P
- Liczba zabezpieczonych biegunów: 3
- Prąd znamionowy: 6 A
CB2
- Opis biegunów: 2P
- Liczba zabezpieczonych biegunów: 2
- Prąd znamionowy: 3 A
CB3
- Opis biegunów: 1P
- Liczba chronionych biegunów 1
- Prąd znamionowy: 2 A
Przekaźnik przeciążeniowy
- Zakres regulacji zabezpieczenia termicznego: 1,6A…2,5A
- Rated operational voltage: 690 V AC
Przekaźnik
- Prąd przełączania: 8A
- Liczba biegunów: 4
Silnik indukcyjny
- Silnik1
- Liczba biegunów: 4-biegunowy
- Moc znamionowa: 0,18 kW (50 Hz), 0,21 kW (60 Hz)
Prędkość:
- 1000RPM przy: 230 VD/400 VY (50 Hz)
Zestaw montażowy
Zakres dostawy
- Przemysłowy trenażer konserwacyjny (SE100)
- 3-fazowy silnik indukcyjny (EL132. 01)
- Zestaw montażowy (EL132.02)
- Twarda kopia instrukcji obsługi
Opcje
Szczegóły techniczne
- Ta jednostka edukacyjna została zaprojektowana w celu zapewnienia uczestnikom praktycznego doświadczenia i praktycznych umiejętności w zakresie konserwacji przemysłowej.
- Podąża za systematycznym i progresywnym podejściem szkoleniowym, aby zapewnić kompleksową naukę
- Jednostka ma na celu rozwinięcie podstaw wiedzy technicznej i zwiększenie praktycznych umiejętności w różnych zadaniach konserwacji przemysłowej.
- Składa się z trzech głównych komponentów: Głównej Jednostki Zasilającej, Głównej Jednostki Sterującej i Silnika
- Główna Jednostka Zasilająca zawiera niezbędne komponenty do dystrybucji i ochrony energii elektrycznej.
- Komponenty w Głównej Jednostce Zasilającej obejmują RCCB, wyłączniki (3-biegunowe, 2-biegunowe i 1-biegunowe), termiczne przekaźniki przeciążeniowe, przekaźnik monitorujący napięcie, elektroniczny przekaźnik nadprądowy, przekaźniki (4-biegunowe), timer, styczniki i bloki zacisków.
- Główna jednostka sterująca jest odpowiedzialna za kontrolowanie i monitorowanie działania sprzętu.
- Komponenty w głównej jednostce sterującej obejmują przełącznik ON/OFF, lampki kontrolne, przycisk awaryjny, przycisk N.O. (normalnie otwarty), przycisk N. C. (normalnie zamknięty) i przełącznik wyboru (jedna pozycja).
- Urządzenie zawiera również silnik, aby uczestnicy szkolenia mogli zrozumieć jego działanie, instalację i procedury konserwacji.
- Odłączony przełącznik umożliwia ręczne odłączenie zasilania w celu zapewnienia bezpieczeństwa podczas konserwacji lub rozwiązywania problemów.
- Połączona konfiguracja urządzenia, wraz z szeroką gamą komponentów, umożliwia uczestnikom szkolenia symulowanie rzeczywistych scenariuszy konserwacji przemysłowej.
- Ten system szkoleniowy pomaga uczestnikom szkolenia rozwijać niezbędne umiejętności i wiedzę wymaganą do wykonywania zadań konserwacji przemysłowej.
