Name: Trener obsługi i awarii klimatyzacji dzielonej
Brand: Bedo

Opis produktu – Trener obsługi i awarii klimatyzacji dzielonej

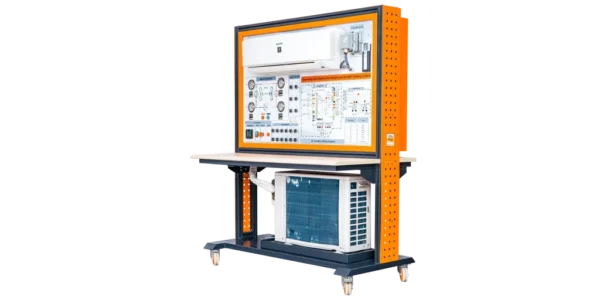

Ten trenażer klimatyzatora typu split (AR-013) został zaprojektowany w celu umożliwienia zbadania działania klimatyzatora typu split z zaworem rewersyjnym (ogrzewanie i chłodzenie). Trenażer demonstruje komponenty prawdziwego klimatyzatora typu split i jest wyposażony w przełączniki usterek do symulacji najczęstszych usterek klimatyzatora typu split.

Dane techniczne

Warunki pracy
- Chłodzenie
  - Temperatura wewnętrzna
    - Górna granica: 32°C
    - Dolna granica: 21°C
  - Temperatura zewnętrzna
    - Górna granica: 52°C, 48°C
    - Dolna granica: 21°C
- Grzanie
  - Temperatura wewnętrzna
    - Górna granica: 27°C
  - Temperatura zewnętrzna
    - Górna granica: 24°C
    - Dolna granica: -7°C
Wydajność chłodnicza: 12000 (BTU/H) Moc: 1. 5 HP

Zakres dostawy

Split A/C Operation & Malfunction Trainer (AR – 013)
Hard copy user manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Urządzenie edukacyjne przedstawia charakterystykę działania klimatyzacji typu split z pompą ciepła i umożliwia uczestnikom szkolenia rozwiązywanie najczęstszych usterek klimatyzatora typu split.

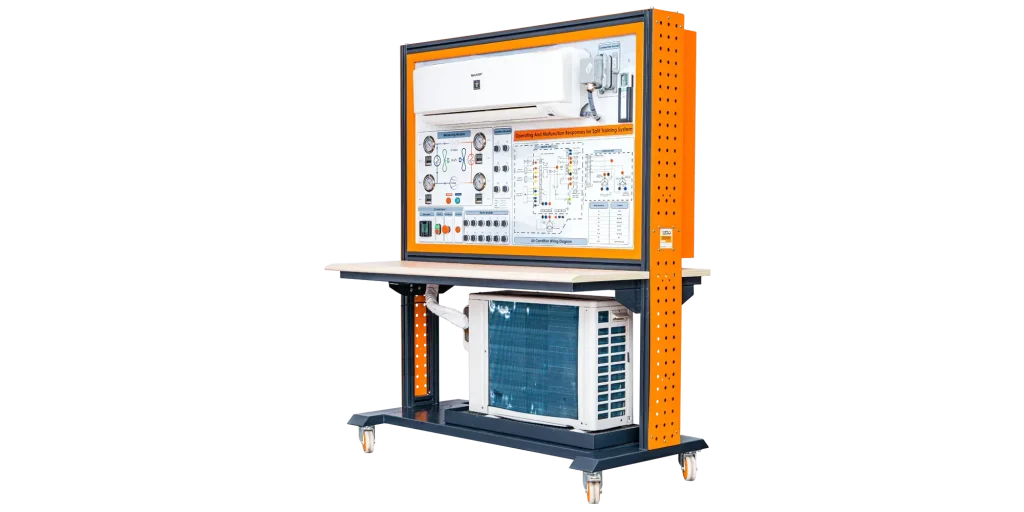

Trener klimatyzacji typu split składa się z solidnego stojaka, który reprezentuje prawdziwe jednostki wewnętrzne i zewnętrzne w klimatyzatorze typu split oraz dużego panelu szkoleniowego.
Jednostka wewnętrzna w górnej części jednostki edukacyjnej zawiera wężownicę parownika, filtry, czujnik braku szronu i termostat, podczas gdy jednostka zewnętrzna w dolnej części zawiera sprężarkę, wężownicę skraplacza, urządzenie rozprężne (rurkę kapilarną), filtr osuszacz, zawór zmiany cyklu i wentylator.
Trener jest również wyposażony w zawór rewersyjny, aby umożliwić uczestnikom szkolenia zbadanie, w jaki sposób można zmienić kierunek przepływu czynnika chłodniczego, aby cykl chłodzenia pompy ciepła został zmieniony z chłodzenia na ogrzewanie lub odwrotnie.
Panel szkoleniowy zawiera sekcje obsługi, pomiarów, przełączników błędów, przełączników izolacji i schemat okablowania klimatyzatora typu split.
Sekcja obsługi zawiera główny wyłącznik ON OFF trenażera, wyłącznik awaryjny oraz miernik mocy do pomiaru i wyświetlania częstotliwości zasilania, napięcia, prądu, współczynnika mocy trenażera.
Panel pomiarowy zawiera schemat cyklu chłodniczego z głównymi komponentami mechanicznymi klimatyzacji typu split (sprężarka, skraplacz, parownik i zawór rozprężny) z czterema manometrami i wskaźnikami temperatury w całym cyklu do pomiaru i wyświetlania ciśnienia i temperatury odpowiednio w 4 różnych punktach; przed i za skraplaczem oraz przed i za rurką kapilarną.
Panel pomiarowy jest również wyposażony w przycisk trybu ogrzewania i przycisk trybu chłodzenia, za pomocą którego uczestnicy szkolenia aktywują zawór przełączający, który z kolei zmienia działanie pompy ciepła z ogrzewania na chłodzenie lub odwrotnie, aby zbadać charakterystykę pompy ciepła za pomocą manometrów i cyfrowych wyświetlaczy temperatury.
Schemat okablowania wyświetla połączenia elektryczne jednostki wewnętrznej i jednostki zewnętrznej oraz sposób ich połączenia ze sobą.
Schemat okablowania ma wiele zacisków bezpieczeństwa w celu wykonywania pomiarów elektrycznych w celu rozwiązywania problemów z komponentami cyklu chłodzenia i komponentami elektrycznymi, takimi jak przekaźniki, bezpieczniki, cewki i czujniki za pomocą zewnętrznego multimetru (brak w zestawie)
Panel usterek zawiera przełączniki do symulacji najczęstszych usterek w systemie klimatyzacji typu split.
Panel izolacyjny zawiera przełączniki do elektrycznego izolowania każdego elementu systemu klimatyzacji w celu wykrywania usterek.
Klimatyzator typu split jest wyposażony w zdalne sterowanie umożliwiające ustawienie żądanej temperatury, sterowanie pracą wentylatora, wybór wymaganego trybu chłodzenia, włączanie/wyłączanie urządzenia i ustawianie timera na wymagany czas oraz sterowanie położeniem żaluzji.

Eksperymenty

Analiza trybów pracy.
Obsługa przyrządów pomiarowych do analizy błędów.
Obliczenia COP/EER.
Charakterystyki czujników. </Pomiar napięcia, prądu i rezystancji.
Systematyczna analiza usterek.
Rozpoznawanie usterek i ich przyczyn.
Rozwiązywanie następujących usterek.
- Usterka płytki wyświetlacza.
- Usterka czujnika temperatury pomieszczenia.
- Usterka przekaźnika sprężarki Ry1.
- Usterka przekaźnika wentylatora skraplacza Ry2.
- Usterka wentylatora skraplacza.
- Usterka przekaźnika zaworu przełączającego Ry3.
- Usterka zaworu przełączającego.
- Usterka bezpiecznika głównego.
- Usterka bezpiecznika termicznego 2.
- Usterka silnika wentylatora parownika.
