Trener przekrojów sprężarek

Opis

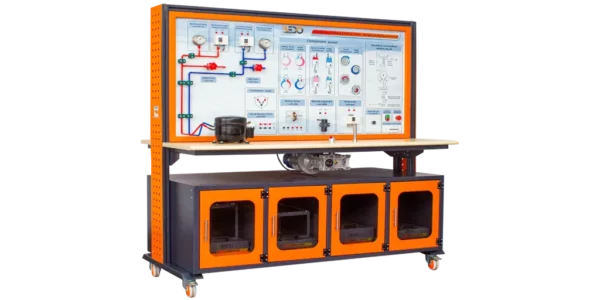

Trener wycinków sprężarek (AR-015) to jednostka edukacyjna zaprojektowana w celu zademonstrowania i zbadania działania różnych typów najpopularniejszych sprężarek stosowanych w układach chłodniczych oraz zbadania obwodu elektrycznego sprężarki w układzie chłodniczym. Urządzenie zawiera przekroje czterech różnych typów sprężarek, komponenty elektryczne do podłączenia obwodu elektrycznego sprężarki chłodniczej, panel operacyjny i cztery szafki do przechowywania przekrojów sprężarek.

Dane techniczne

Sprężarka recyrkulacyjna
- Częstotliwość: 50Hz
- Napięcie: 220V
- Moc: 1/3 HP
Wyłącznik wysokiego ciśnienia
- Zakres regulacji: 8,00 – 32,00 bar
- Zakres różnicowy: 1,80 – 6,00 bar
- Max. Ciśnienie robocze: 35,0 bar
- Temperatura otoczenia: -40 ~ 65 °C
Przełącznik niskiego ciśnienia
- Zakres regulacji: -0,20 do 7,50 bar
- Zakres różnicowy: 0,70 – 4,00 bar
- Max. Ciśnienie robocze: 17 bar
- Zakres temperatury otoczenia: -25 ~ 65 °C
Termostat
- Zakres temperatury: -5 ~ 35 °C
- Typ czujnika: Czujnik pokojowy
- Temperatura otoczenia: -40 ~ 65 °C
- Maks. temperatura czujnika: 120 °C
Kondensator rozruchowy
- Napięcie kondensatora B: 220 V
- Częstotliwość: 50 Hz
Wyłącznik 4-biegunowy
- Liczba zabezpieczonych biegunów: 4
- [W] prąd znamionowy: 16 A
2-biegunowy wyłącznik automatyczny
- Liczba zabezpieczonych biegunów: 2
- [W] prąd znamionowy: 16 A przy 25 °C
Rotary compressor cutaway
- Moc: 1. 5 HP (jedna krzywka).
Scroll compressor cutaway
- Power: 3 Hp
Open reciprocating compressor cutaway
- 1/3 hp
Sealed reciprocating compressor
- cutaway.
Sprężarka klimatyzacji samochodowej
- 5-tłokowa

Zakres dostawy

Kompletny aparat koła zamachowego (AR – 015)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Urządzenie edukacyjne zostało zaprojektowane w celu umożliwienia uczestnikom szkolenia dokładnej obserwacji czterech typów sprężarek chłodniczych poprzez zbadanie ich wewnętrznej struktury i sposobu, w jaki ich komponenty oddziałują na siebie w celu wytworzenia sprężania czynnika chłodniczego.
Trener edukacyjny składa się z pionowego panelu operacyjnego, poziomego blatu i czterech szafek do przechowywania wycinków sprężarek.
Wycinki to sprężarka spiralna, uszczelniona sprężarka tłokowa, otwarta sprężarka tłokowa i obrotowa sprężarka łopatkowa.
Każdy wycinek jest przymocowany do solidnej płyty, aby ułatwić jego przenoszenie.
Każda szafka do przechowywania jest dostarczana z płytą ślizgową z łożyskiem kulkowym, która przenosi wycinek, aby ułatwić wyjmowanie wycinka z szafki do przechowywania.
Panel operacyjny zawiera włącznik/wyłącznik trenażera, wyłącznik awaryjny, 4-biegunowy wyłącznik automatyczny i włącznik/wyłącznik silnika elektrycznego.
Panel operacyjny zawiera również schematy połączeń elektrycznych sprężarki i wycięcia sprężarki.
Panel operacyjny jest dostarczany z komponentami elektrycznymi i chłodniczymi, takimi jak termostat, kondensator rozruchowy, przekaźnik rozruchowy, manometr niskiego ciśnienia, regulator niskiego ciśnienia, regulator wysokiego ciśnienia, manometr wysokiego ciśnienia, zawór wlotowy, zawór wylotowy i 2-biegunowy wyłącznik automatyczny
Komponenty elektryczne na panelu operacyjnym są wewnętrznie podłączone do 4-mm zacisków bezpieczeństwa oprócz zacisków elektrycznych trzech faz sprężarki, aby umożliwić uczestnikom szkolenia skonstruowanie obwodu elektrycznego sprężarki poprzez zastosowanie schematu dostarczonego na panelu operacyjnym.
Komponenty chłodnicze są połączone miedzianymi rurkami i pomalowane elektrostatycznie czerwoną i niebieską farbą, aby wskazać ścieżki wysokiej i niskiej temperatury cyklu chłodniczego.
Silnik elektryczny jest zamontowany w dolnej części poziomego blatu stołu, aby zamontować wycięcia sprężarek na wale silnika, który wychodzi z blatu stołu, aby uruchomić sprężarki, aby umożliwić uczestnikom szkolenia zbadanie interakcji między komponentami sprężarki.
Silnik elektryczny jest ustawiony na obracanie się z niską prędkością w celu bezpiecznego i precyzyjnego badania.
Blat jest wyposażony w prowadnicę w pobliżu wału silnika, aby ułatwić montaż wycięć sprężarki na wale silnika.
Wycięcia te są przygotowane w taki sposób, aby nie wpływały na ruch mechaniczny sprężarki, gdy jest ona zamontowana na wale silnika.
Sprężarka tłokowa jest zainstalowana na stole warsztatowym, który nie jest wycięciem i służy do zwiększania ciśnienia w układzie i badania roli sprężarek w cyklach chłodniczych oraz ich wpływu na inne elementy cyklu chłodniczego.
Ciśnienie jest mierzone po stronie ssącej i tłocznej sprężarki.
Trener umożliwia również uczestnikom szkolenia zbadanie, w jaki sposób korzystać z elementów zabezpieczających w celu ochrony sprężarki przed wysokim i niskim ciśnieniem za pomocą przełączników ciśnienia i wysokich obciążeń za pomocą termostatu oraz w celu zapewnienia ochrony elektrycznej za pomocą hamulca obwodu.
Jednostka edukacyjna zawiera również zawory sterujące przepływem, które służą do ograniczania przepływu, a tym samym do badania wpływu ograniczenia przepływu na wydajność sprężarki.
Powietrze jest używane jako czynnik chłodniczy do symulacji pełnego cyklu chłodniczego z komponentami chłodniczymi.

Eksperymenty

Badanie działania różnych typów sprężarek
- Sprężarka spiralna
- Sprężarka tłokowa uszczelniona
- Sprężarka tłokowa otwarta
- Sprężarka łopatkowa
Badanie wpływu ograniczenia przepływu na wydajność i moc elektryczną sprężarki.
Zapoznanie się ze wszystkimi elementami elektrycznymi niezbędnymi do ochrony sprężarek.
Zapoznanie się z połączeniami elektrycznymi sprężarki.
Praktyka w łączeniu zacisków sprężarki z różnymi elementami obwodu.
Praktyka w mierzeniu prądu pobieranego przez sprężarkę.
Zapoznanie się z wpływem zwiększania i zmniejszania ciśnienia na działanie sprężarki.

Produkty powiązane

Absorpcyjny system chłodniczy

Jednostka edukacyjna (AR-016) została zaprojektowana w celu zilustrowania zasady działania absorpcyjnego układu chłodniczego. Wszystkie komponenty niezbędne dla systemu są dostępne, aby umożliwić uczniom wykonywanie szerokiej gamy eksperymentów.

Bedo

Czytaj dalej

Sprawdź szczegóły

Chłodnictwo – trenażer pomp ciepła

Trenażer chłodzenia/pomp ciepła (AR-007) został zaprojektowany w celu zademonstrowania podstawowego cyklu chłodzenia, podstawowego cyklu pompy ciepła i zmiany stanu czynnika chłodniczego podczas przechodzenia przez cykl chłodzenia lub pompę ciepła oraz…

Bedo

Czytaj dalej

Sprawdź szczegóły

Jednostka bazowa systemu chłodzenia i klimatyzacji

Jednostka podstawowa systemu szkoleniowego chłodnictwa i klimatyzacji (AR – 001) została zaprojektowana w celu zademonstrowania podstaw zarówno systemów chłodniczych, jak i klimatyzacyjnych oraz ich komponentów. Urządzenie umożliwia obserwację działania systemów,…

Bedo

Czytaj dalej

Sprawdź szczegóły

Kontrola wydajności w systemach chłodniczych

Trener kontroli wydajności i usterek w systemach chłodniczych (AR – 022) ma na celu zademonstrowanie, w jaki sposób można kontrolować wydajność jednej sprężarki w celu obsługi dwóch różnych obciążeń (zamrażanie…

Bedo

Czytaj dalej

Sprawdź szczegóły

Model klimatyzacji

Model klimatyzacji (AR – 002) jest częścią systemu szkoleniowego chłodnictwa i klimatyzacji. Poprzez elektryczne i hydrauliczne podłączenie modelu do jednostki bazowej, tworzony jest kompletny obwód chłodniczy, symulujący pełny system klimatyzacji….

Bedo

Czytaj dalej

Sprawdź szczegóły

Model lodówki

Model lodówki (AR-005) jest częścią systemu szkoleniowego z zakresu chłodnictwa i klimatyzacji. W połączeniu z jednostką bazową tworzony jest model operacyjny domowej lodówki. Model jest podłączany do jednostki bazowej, mocowany…

Bedo

Czytaj dalej

Sprawdź szczegóły
