Name: Absorpcyjny system chłodniczy
Brand: Bedo

Opis produktu – Absorpcyjny system chłodniczy

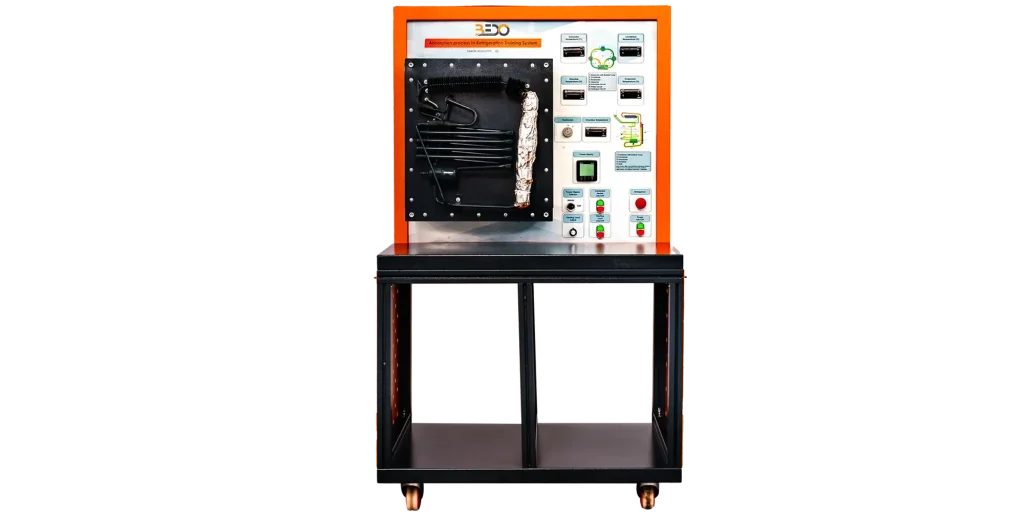

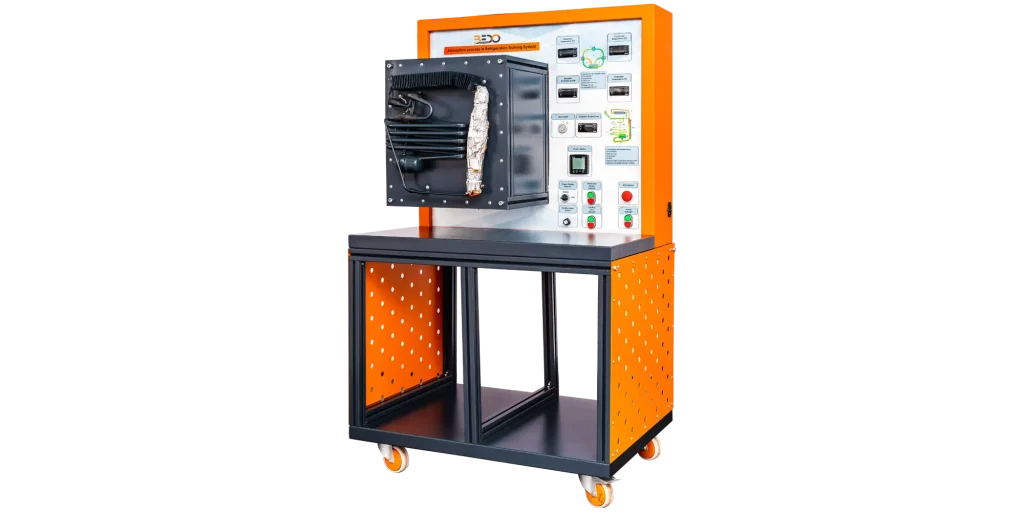

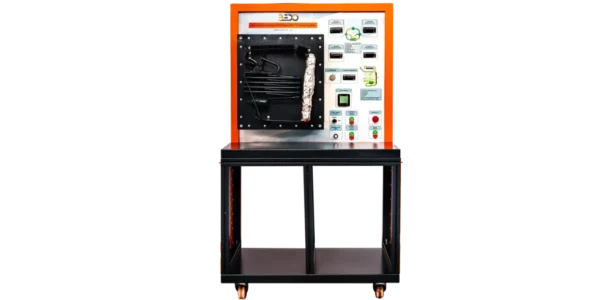

Jednostka edukacyjna (AR-016) została zaprojektowana w celu zilustrowania zasady działania absorpcyjnego układu chłodniczego. Wszystkie komponenty niezbędne dla systemu są dostępne, aby umożliwić uczniom wykonywanie szerokiej gamy eksperymentów.

Dane techniczne

Środek roboczy: roztwór amoniaku z wodą
Gaz pomocniczy: wodór
Grzałka elektryczna: 125W
Palnik gazowy, regulowany: gaz propan
Grzałka parownika, regulowana: 50W
Zakresy pomiarowe
- temperatura: 4x -80…180°C
- moc: 0…200W

Zakres dostawy

Absorpcyjny system chłodniczy (AR – 016)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Podstawowa zasada działania chłodzenia absorpcyjnego jest zademonstrowana w jednostce edukacyjnej na przykładzie roztworu amoniaku i wody z amoniakiem działającym jako czynnik chłodniczy.
Jednostka edukacyjna pokazuje sekwencję działania absorpcyjnego systemu chłodniczego.
Głównymi elementami systemu są parownik, absorber, generator z pompą bąbelkową i skraplacz.
Roztwór amoniaku i wody działa jako czynnik roboczy, a wodór działa jako gaz pomocniczy.
Urządzenie edukacyjne zawiera również pompę bąbelkową, która jest używana do transportu w obiegu.
Urządzenie edukacyjne zawiera panel sterowania, który zawiera wyłącznik awaryjny, główny włącznik/wyłącznik, włącznik/wyłącznik generatora, przełącznik wyboru wyświetlacza mocy, włącznik/wyłącznik obciążenia grzewczego i przełącznik regulacji obciążenia grzewczego.
Generator, który generuje ciepło za pomocą grzałki elektrycznej, służy do oddzielania amoniaku od podgrzanego wodoru.
Urządzenie jest wyposażone w ręczny termostat do regulacji żądanej temperatury w pomieszczeniu w zakresie od – 30 do 30 °C.
Regulowana grzałka elektryczna na parowniku służy jako obciążenie grzewcze.
Jednostka edukacyjna jest wyposażona w sześć cyfrowych wskaźników, które służą do wyświetlania temperatury i mocy.
Zakres pomiarowy pięciu cyfrowych wskaźników temperatury wynosi od -50 do
+ 200 °C, natomiast zakres pomiarowy cyfrowego wskaźnika miernika mocy wynosi od 0 do 200 W.

Eksperymenty

Demonstracja podstawowej zasady działania absorpcyjnego układu chłodniczego
Absorpcyjny układ chłodniczy i jego główne komponenty
Zachowanie podczas pracy pod obciążeniem
