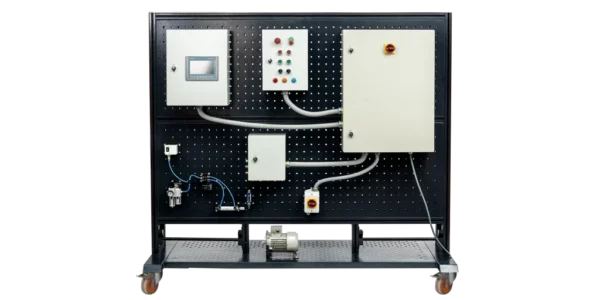

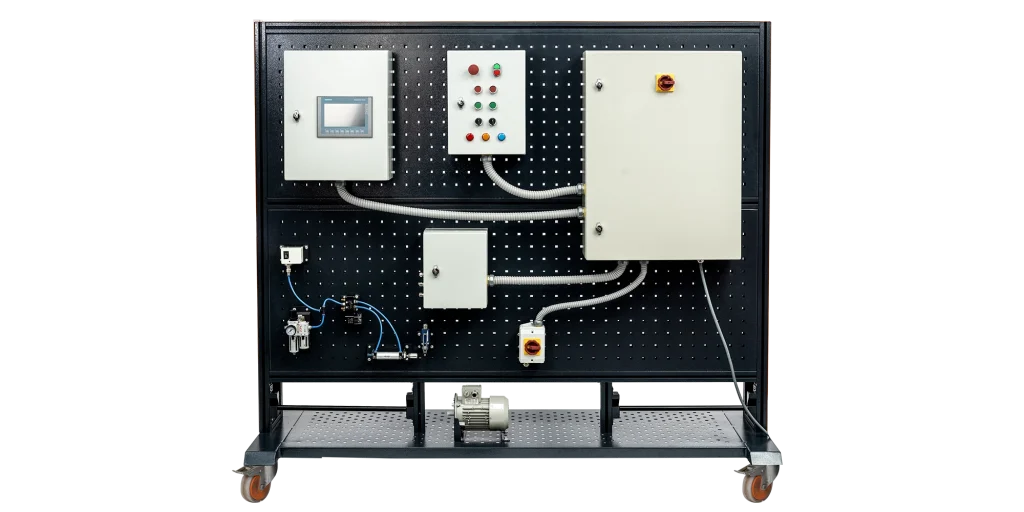

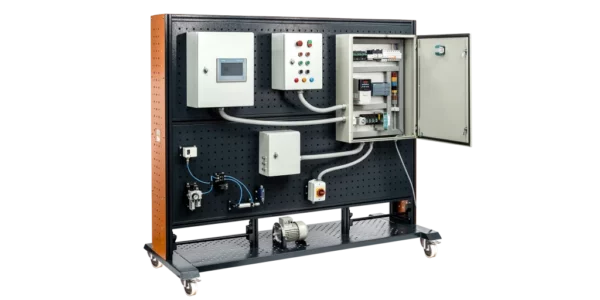

Urządzenie główne

• Trenażer umożliwia uczestnikom szkolenia naukę i ćwiczenie umiejętności w zakresie okablowania elektrycznego, takich jak wykonywanie okablowania obwodów sterowania w panelu elektrycznym, przełączniki ciśnieniowe, wykonywanie okablowania do wyłączników krańcowych, solenoidów i zrozumienie znaczenia prawidłowego rozmiaru, materiału i izolacji przewodów
• Jednostka edukacyjna zawiera rzeczywiste komponenty, takie jak silnik 3-fazowy, przełączniki, przyciski, zawory i zasilacz 24VDC. Wszystkie te komponenty są przechowywane w schowku wraz z trenażerem.
• Używając tych komponentów, uczestnicy szkolenia są w stanie zapoznać się z okablowaniem elektrycznego systemu sterowania, okablowaniem pneumatycznego obwodu sterowania, przewodami, odłącznikami i zabezpieczeniem nadprądowym.
• Schowek trenażera jest wyposażony w wytrzymałe komponenty przemysłowe, w tym silnik 3-fazowy o mocy 1/3 KM, odłącznik, boczny obrotowy wyłącznik krańcowy, ręczny zawór odcinający, przycisk zatrzymania awaryjnego, przyciski push-to-test i inne niezbędne elementy do zastosowań przemysłowych.
• Wytrzymałe komponenty przemysłowe pozwalają uczestnikom szkolenia na zdobycie praktycznych umiejętności, takich jak instalacja listwy zaciskowej w panelu elektrycznym, łączenie przewodów silnika za pomocą złączy oczkowych, łączenie przewodów w panelu elektrycznym, ręczna obsługa zaworu elektropneumatycznego i wybór zabezpieczenia obwodu dla aplikacji.
• Trener jest dostarczany z oprogramowaniem, które obejmuje tematy trzech trenerów, aby reprezentować zintegrowane interaktywne multimedia sterowania przemysłowego.
• Interaktywne oprogramowanie dostarcza informacji i ćwiczeń na temat funkcji, działania, instalacji i budowy okablowania elektrycznego i komponentów okablowania
• Oprogramowanie demonstruje również funkcje wydruków elektrycznych, sposób wyboru listwy zaciskowej dla aplikacji, metody stosowane do identyfikacji przewodów, które są prowadzone między panelami, metody podłączania przewodów do śrub zaciskowych, wspólne symbole linii i komponentów używane na schematach pneumatycznych oraz typowe typy rozłączników.
• Oprogramowanie obejmuje szereg tematów, w tym instalację paneli HMI, okablowanie i interfejsy, procedury testowania, okablowanie Ethernet i instalację przełączników, a także okablowanie analogowe i interfejsy.
• Oprogramowanie zostało zaprojektowane w interaktywnym formacie multimedialnym, zawierającym animacje 3D, grafikę i dodatkowe wciągające elementy.

PLC & VFD Wiring Kit

• Zestaw pozwala uczestnikom szkolenia na zapoznanie się i wykonanie obwodów okablowania sterowania w panelu elektrycznym; obwodów okablowania dla wyłączników krańcowych, solenoidów i wyłączników ciśnieniowych oraz zrozumienie znaczenia prawidłowego rozmiaru, materiału i izolacji przewodów.
• Komponenty zestawu powinny być zamontowane do jednostki głównej w celu zasilania komponentów i wykonywania połączeń i eksperymentów.
• Zestaw jest dostarczany z prawdziwymi komponentami, takimi jak sterownik PLC Siemens S7-1200, napęd o zmiennej częstotliwości Allen-Bradley, silnik 3-fazowy, przyciski, przełączniki, zawory i zasilacz 24VDC, wszystkie zamontowane na głównym panelu przednim.
• Używając tych komponentów, uczestnicy szkolenia mogą badać okablowanie elektrycznego systemu sterowania, okablowanie pneumatycznego obwodu sterowania, przewody, rozłączniki i zabezpieczenia nadprądowe.
• Trener jest również dostarczany z wytrzymałymi komponentami przemysłowymi, takimi jak silnik 3-fazowy, przyciski, przełączniki, zawory i zasilacz 24 VDC przechowywane w pudełku z trenerem.
• Wytrzymałe komponenty przemysłowe pozwalają uczestnikom szkolenia zdobyć praktyczne umiejętności, takie jak instalowanie listwy zaciskowej w panelu elektrycznym; łączenie przewodów silnika za pomocą złączy oczkowych; wiązanie przewodów w panelu elektrycznym; ręczne sterowanie zaworem elektropneumatycznym; i wybierz ochronę obwodu dla aplikacji.

Zestaw okablowania HMI

• Zestaw zapoznaje uczestników szkolenia z instalacją, obsługą i okablowaniem paneli interfejsu człowiek-maszyna (HMI), przełączników Ethernet i wejść analogowych.
• Komponenty zestawu powinny być zamontowane do jednostki głównej w celu zasilania komponentów oraz wykonywania połączeń i eksperymentów.
• Zestaw jest dostarczany z szeroką gamą komponentów, takich jak panel HMI Siemens, przełącznik Ethernet i kabel, nadajnik analogowy, termopara, zestaw przewodów i wentylator chłodzący
• Komponenty te pozwalają uczestnikom szkolenia dowiedzieć się, jak połączyć i przetestować panel HMI i sterownik PLC za pośrednictwem sieci Ethernet, jak zainstalować i przetestować przełącznik Ethernet, uziemienie i obwody zasilania panelu HMI oraz jak połączyć nadajnik z wejściem analogowym i przetestować jego działanie oraz kabel Ethernet Cat 5 i ćwiczyć umiejętności, takie jak łączenie termopary z nadajnikiem.
