Uniwersalny miernik czasów działania styków wyłączników typu UMC-1E-MER

Opis produktu – Uniwersalny miernik czasów działania styków wyłączników typu UMC-1E-MER

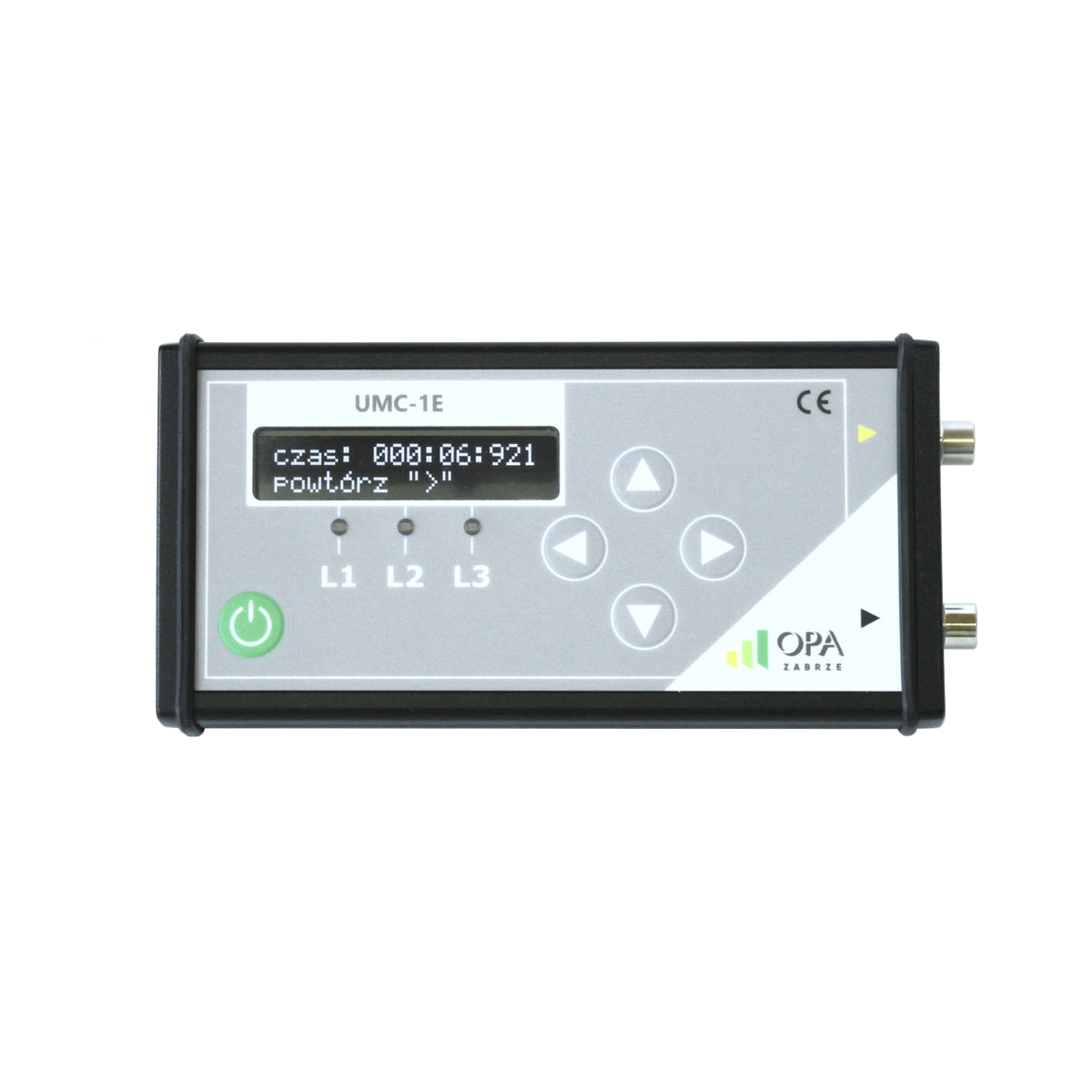

Uniwersalny miernik czasów działania styków wyłączników typu UMC-1E

Przeznaczenie miernika czasów

Uniwersalny miernik czasów typu UMC-1E jest przenośnym, kompaktowym odpornym na czynniki atmosferyczne przyrządem do pomiaru niejednoczesności i czasów własnych: wyłączników, styczników i przekaźników energetycznych. Urządzenie dodatkowo wyposażone jest w elektroniczny stoper niezastąpiony przy badaniu czasów przeciążeń.

Najważniejsze cechy miernik czasów typu UMC-1E

• Pomiar czasów niejednoczesności komutacji wyłączników energetycznych zgodnie z normą PN-E-04700;
• Pomiar czasów zadziałania zgodnie z normą PN-E-04700;
• Pomiar czasów do 1000min – badanie zabezpieczeń przeciążeniowych;
• Pomiar czasu zwarcia lub czasu rozwarcia styku.

Właściwości miernika typu UMC-1E

• Urządzenie najmniejsze i najlżejsze z osiągalnych obecnie na rynku;
• Urządzenie odporne na warunki zewnętrzne – stopień ochrony IP65;

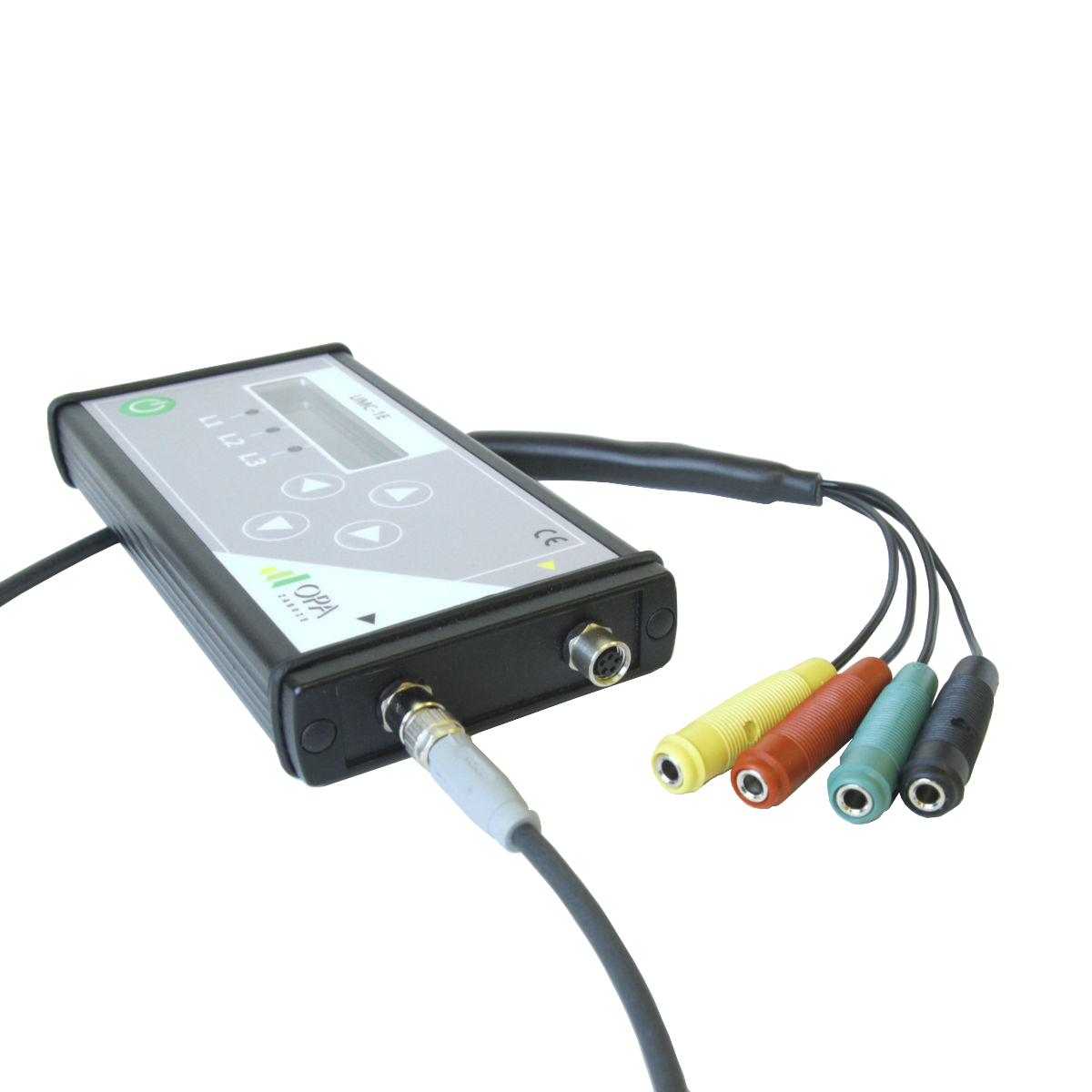

• Cztery wejścia wyzwalające;
• Czas ciągłej pracy z akumulatorów minimum 24h;
• System oszczędzania akumulatorów w trakcie długich pomiarów;
• Autonomiczne zasilanie badanych zestyków generowane przez UMC-1E – styków badanego łącznika nie trzeba zasilać zewnętrznym źródłem prądowym;

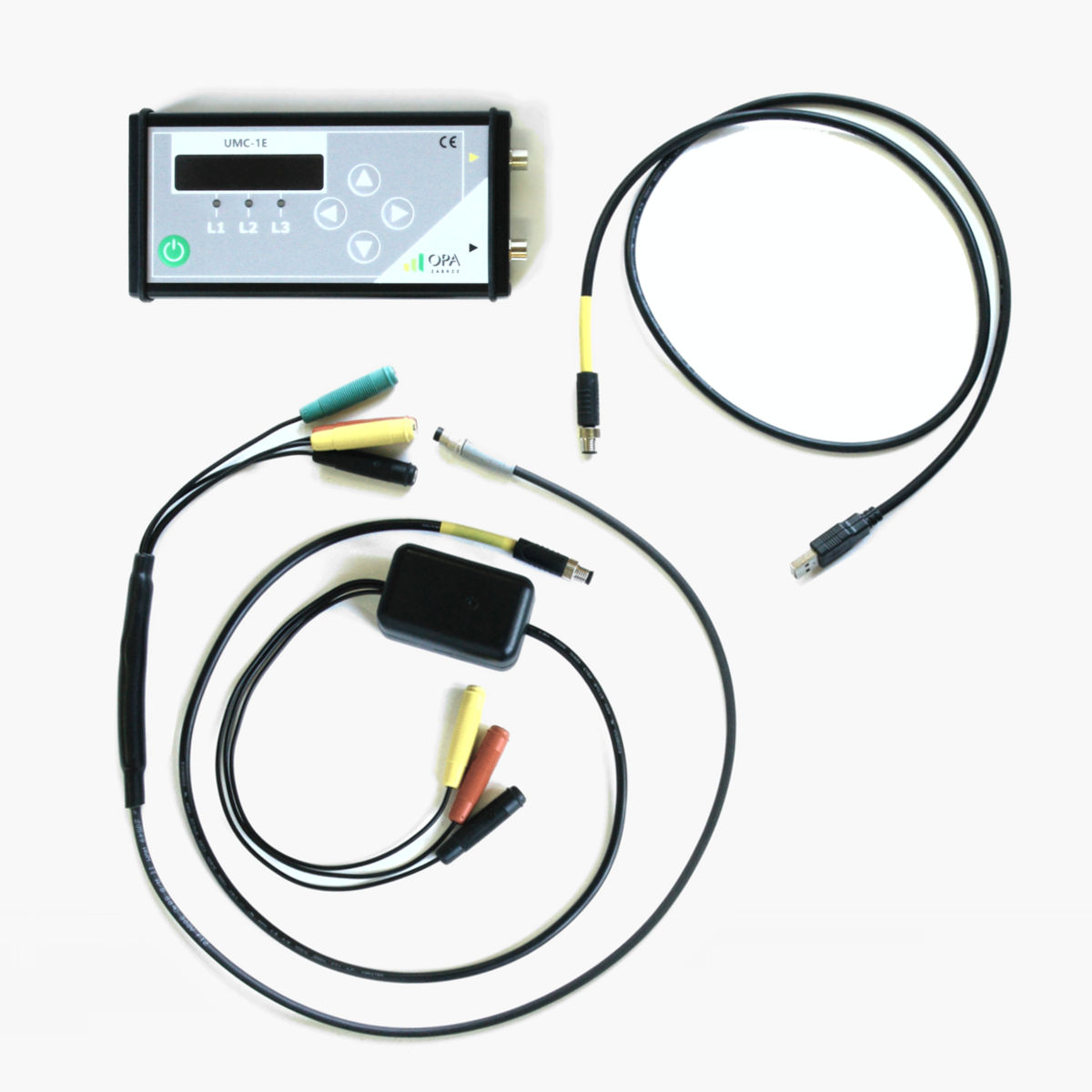

• Izolowana galwanicznie przystawka z napięciem izolacji galwanicznej 2000V pozwalająca wyzwalać pomiar z zestyków włączających zasilanie cewki stycznika lub wyzwalać pomiar napięciem pojawiającym się na wyprowadzeniach cewki stycznika;
• Automatyczne wykrywanie typu sygnału wyzwalającego (NO/NZ) na podstawie początkowego stanu wejść;
• Zasilanie akumulatorowe z wewnętrzną ładowarką akumulatorów;
• Zasilanie zewnętrzne ze złącza USB komputerów lub z ładowarki telefonicznej 5V;
• Automatyczny wyłącznik urządzenia podczas bezczynności;
• Izolowane galwanicznie wyjście sterujące wysokonapięciowym kluczem mocy;
• Możliwość wyzwalania pomiaru zewnętrznym napięciem 24..400V= lub 18..280V~;
• Możliwość bezpośredniego załączania styku cewki stycznika przy napięciach 24..400V= lub 18..280V~
  i prądzie cewki do 15A. Na przykład przy napięciu 200V miernik jest w stanie bezpośrednio wyzwolić stycznik, który w czasie załączenia pobiera moc do 3kW;
• Stoper/timer umożliwiający pomiar długich czasów z wyzwalaniem startu i stopu z wejść urządzenia,
  w tym również przez wejście izolowane galwanicznie;
• Możliwość wygodnego pomiaru czasów do 999 min. z dokładnością 1ms wymaganych przy badaniu przekaźników zabezpieczających;
• Timer do odmierzania zadanych czasów z sygnalizacją upłynięcia czasu dźwiękiem i/lub wygenerowania sygnału sterującego zewnętrznym urządzeniem.
