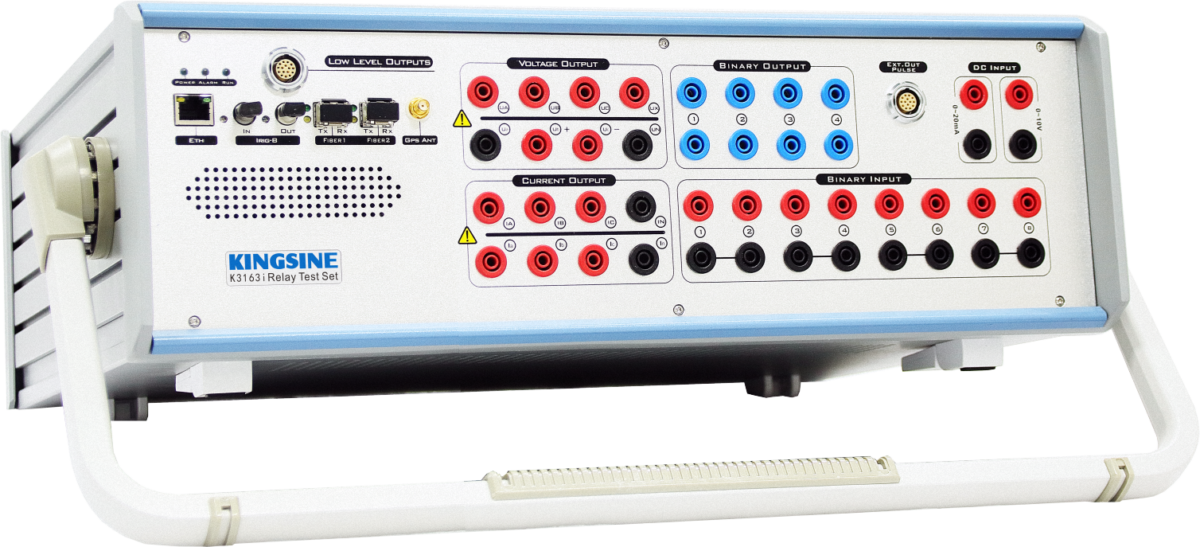

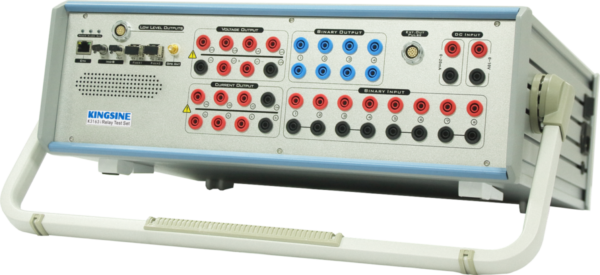

Uniwersalny tester zabezpieczeń - Kingsine K3130i (3x35A i 4x310V)

Opis

Uniwersalny tester zabezpieczeń – Kingsine K3130i (3x35A i 4x310V)

Konstrukcja All-in-One, waga 17,5 kg;
Wysoka moc i dokładność z wyjściami analogowymi 3x35A i 4x310V;
Zgodność z IEC61850 Sampling Value & GOOSE;
Stale rozszerzająca się biblioteka szablonów testowych;
Opcjonalne zaawansowane funkcje, takie jak licznik energii i kalibracja przetwornika itp.

Podstawowe funkcje

●	Uniwersalne aplikacje do testowania przekaźników
●	7 kanałów wyjściowych (3x35A & 4x310V), każdy kanał wyjściowy jest niezależny i jednocześnie kontroluje wielkość, kąt fazowy i wartości częstotliwości, zdolny do wstrzykiwania DC, sinusoidy AC i do 60x harmonicznych.
●	13 wyjść kanałów niskiego poziomu do 8Vac/10Vdc max.
●	Port światłowodowy 100/1000Mbit do symulacji SMV i GOOSE
●	Symulator zmiennej baterii, DC 0-350V, 140Wat max.
●	Odtwarzanie stanów nieustalonych do 3KHz
●	W pełni funkcjonalne moduły testowania oprogramowania KRT
●	Graficzne moduły testowe i szablony do testowania różnych przekaźników
●	Możliwość szybkiego testowania przekaźników w trybie ręcznym
●	Testowanie strzałów/wyszukiwania/sprawdzania, wskazywania i klikania
●	Ułatwienia importu i eksportu RIO/XRIO
●	Przełączanie na test błędu (SOTF)
●	Model systemu zasilania dla testów dynamicznych
●	Wyświetlacz wektorowy online
●	Automatyczne zakładanie wyników testu
●	Automatyczne tworzenie raportów z testów
●	Wbudowane kompleksowe testy synchronizacji GPS i IRIG-B
●	Wykrywanie przycięć, alarm nieprawidłowego podłączenia okablowania, zabezpieczenie przed przeciążeniem i przegrzaniem
●	3-letnia gwarancja bezpłatnej naprawy i dożywotniej konserwacji
●	Lekkość, <18Kg
●	Darmowa aktualizacja oprogramowania

Funkcja Advance

●	Zgodność z normami IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 itp.
●	Kalibracja przetwornika (klasa 0,02)
●	Kalibracja miernika energii (mierniki mechaniczne i elektroniczne)

Zamawianie

Model	Wyjścia prądowe	Wyjścia napięciowe	Opcjonalne
K3166i	6×35A @ 450VA max 3×70A @ 850VA max	7×310V @ 90VA max	● IEC61850 SV ● IEC61850 GOOSE Licznik energii kal. Kalibracja przetwornika

(Moduły opcjonalne)

Funkcje IEC61850:

●	W pełni zgodny z IEC61850 Wartość próbkowania i GOOSE; (IEC61850-9-1, IEC61850-9-2/(LE), IEC60044-7/8)
●	Możliwość jednoczesnego wysyłania wartości próbkowania i sygnałów analogowych lub subskrybowania i publikowania wiadomości GOOSE oraz funkcji binarnego wejścia/wyjścia styku przekaźnika.
●	Możliwość mapowania do 36 kanałów wartości próbkowania.

IEC61850 Fiber & GOOSE Ethernet Ports (funkcja opcjonalna)
Porty światłowodowe	2 x 100Base-FX Full Duplex, typ LC (Opcjonalnie do 10/100Mbit, typ Ethernet RJ45)
Typ włókna	62,5/125um (światłowód wielokrotny, pomarańczowo-czerwony)
Długość fali	1310nm
Dystans transmisji	> 1Km
Wskaźnik	Zielony (światło): Prawidłowe połączenie Link/Act Żółty(miga): Wymiana danych
Uwaga:	Sprzęt jest gotowy, aby być aktywnym

Funkcja kalibracji przetwornika:

Sprzęt wejścia pomiarowego DC jest gotowy, aby być aktywnym
Wejście napięcia	Zakres	0~±10V dc
	Max Input	±11V dc
	Dokładność	<0,05% rg Typ. <0,1% rg Guar.
	Impedancja wejściowa	1M ohm
Prąd wejściowy	Zakres	0~±1mA / 1~±20mA, zakres automatyczny
	Max Input	600mA
	Dokładność	<0,05% rg Typ. <0,1% rg Guar.
	Impedancja wejściowa	15 omów

Funkcja kalibracji licznika energii:

Sprzęt do kalibracji licznika energii jest gotowy do aktywacji
Użycie czujnika	Mierniki mechaniczne / Mierniki elektroniczne
Wyjście czujnika	Poziom wysoki:>4,5V, poziom niski:<0,2V
Wejście impulsowe	1 port wejścia impulsowego, ważny tylko poziom wysoki 5Vdc.
Zakres impulsów	Maks. wejście impulsowe 500 kHz.
Wyjście impulsowe	1 wyjście tranzystorowe, otwarty kolektor, 5Vdc/5mA

Rodzaje przekaźników, które można testować:

Przedmioty	Nr ANSI®
IEC61850 numeryczne przekaźniki IED & jednostka scalająca
Przekaźnik ochrony odległościowej	21
Przekaźniki synchronizujące lub sprawdzające synchronizm	25
Przekaźniki podnapięciowe	27
Przekaźniki mocy kierunkowej	32
Przekaźniki podprądowe lub podnapięciowe	37
Przekaźniki nadprądowe sekwencji ujemnej	46
Przekaźniki nadprądowe/zwarć doziemnych	50
Przekaźniki nadprądowe/zwarć doziemnych w czasie odwrotnym	51
Przekaźniki współczynnika mocy	55
Przekaźniki przepięciowe	59
Przekaźniki balansu napięcia lub prądu	60
Przekaźniki nadprądowe kierunkowe	67
Kierunkowe przekaźniki ziemnozwarciowe	67N
Przekaźniki nadprądowe prądu stałego	76
Przekaźniki pomiaru kąta fazowego lub zabezpieczenia przed przekroczeniem kąta fazowego	78
Automatyczne urządzenia ponownego załączania	79
Przekaźniki częstotliwości	81
Przekaźniki zabezpieczające przed przeciążeniem silnika	86
Przekaźniki zabezpieczenia różnicowego	87
Przekaźniki napięcia kierunkowego	91
Przekaźniki kierunkowe napięcia i mocy	92
Przekaźniki wyzwalające	94
Przekaźniki regulacji napięcia
Przekaźniki nadimpedancyjne, Z>
Przekaźniki podimpedancyjne, Z
Przekaźniki czasowe

Wyjścia napięciowe
Zakres wyjść i moc	4×310 V ac (L-N)	124 VA maks. każdy
	3×350 V DC (L-N)	140 W maks. każdy
Dokładność	±2mV @ <2V ac <0,015%Rd+0,005Rg Typ. @ 2~310V ac <0.04%Rd+0.01Rg Guar. @ 2~310V ac
	±10mV @ <5V dc ±0,5% @ ≥5V dc
Zakres napięcia	Zakres I: 30V
	Zakres II: 310V
	Zakres automatyczny
Przesunięcie DC	<20mV Typ./<100mV Guar
Rozdzielczość	1mV
Zniekształcenia	<0.015%Typ. / <0.05% Guar.
Wyjścia prądowe
Zakres wyjść & Moc	3×35A ac (L-N)	480 VA maks. każdy
	1×100A ac (6L-N)	1200 VA max
	3×20A dc (L-N)	300W max każdy
Dokładność	±1mA @ <0.5A ac <0,02%Rd+0,01Rg Typ. @ 0,5A~35A ac <0.05%Rd+0.02Rg Guar. @ 0.5A~35A ac
	±5mA @ <1A dc ±0,5% @ ≥1A dc
Zakres prądu	Zakres I: 3A
	Zakres II: 35A
	Zakres automatyczny
Przesunięcie DC	<3mA Typ./<10mA Guar
Rozdzielczość	1mA
Zniekształcenia	<0.025%Typ. / <0.07% Guar.
Wyjście niskiego poziomu
Ilość	13 kanałów, 16-pinowe gniazdo żeńskie
Zakres napięć wyjściowych	AC 0~8V, DC 0~10V
Zakres wyjść prądowych	Nominalnie 2mA, 10mA maks. stan nieustalony
Moc wyjściowa	≥0,5VA
Dokładność	(0,01~0,8 Vrms):<0,05% typ. / <0,1% gwarant. (0,8~8 Vrms): <0,02% Typ. / <0.05% Guar.
Rozdzielczość	0.25mV
Zniekształcenia (THD%)	<0,05% typ. / <0.1% Guar.
Zakres częstotliwości	0~3000KHz
Przesunięcie DC	<0.15mV Typ. / <1.5mV Guar.
Częstotliwość & Kąt fazowy
Zakres częstotliwości	DC~1KHz, 3KHz przejściowe
Dokładność częstotliwości	±0.5ppm
Rozdzielczość częstotliwości	0,001 Hz
Zakres faz	-360°~360°
Dokładność fazy	<0,02° typ. / <0,1° gwarant. 50/60Hz
Rozdzielczość fazy	0,001°
Aux. Źródło napięcia DC (symulator baterii)
Zakres	0~350V @ 140W max
Dokładność	0.5%Rg Guar.
Wejście binarne
Ilość	8 par
Typ	mokre/suche, pomiar
Próg	10~600Vdc lub bezpotencjałowy, programowalny
Rozdzielczość czasowa	10us
Częstotliwość próbkowania	10KHz
Czas odbicia	0~25ms (sterowane programowo)
Zakres czasu	Nieskończony
Błędy czasowe	±1ms @ ≤1s, ±0.1% @ >1s
Izolacja galwaniczna	4 izolowane po 2 pary
Wyjście binarne (typ przekaźnikowy)
Ilość	4 pary
Typ	Przekaźnik bezpotencjałowy, sterowany programowo
Wytrzymałość AC	Vmax: 400Vac / Imax:8A / Pmax:2500VA
Pobór prądu stałego	Vmax: 300Vdc / Imax:5A / Pmax:150W
Wyjście binarne (typ półprzewodnikowy)
Ilość	4 pary
Typ:	Otwarty kolektor, kombinacja typu żeńskiego
Pobór prądu stałego	5~15Vdc / 5mA, 10mA max AC nie jest dozwolone
Czas reakcji:	100us
Synchronizacja
Tryb synchronizacji	GPS, złącze antenowe typu SMA IRIG-B (światłowód, typ FT3)
Zasilanie & Środowisko
Nominalne napięcie wejściowe	100~240Vac
Dopuszczalne napięcie wejściowe	85~260Vac, 125~350VDC
Nominalna częstotliwość	50/60Hz
Dopuszczalna częstotliwość	45Hz~65Hz
Pobór mocy	1500 VA max
Typ podłączenia	Standardowe gniazdo AC 60320
Temperatura pracy	-10℃~55℃
Temperatura przechowywania	-20℃~70℃
Wilgotność	<95% wilgotności względnej, bez kondensacji
Inne
Podłączenie do komputera	RJ45 Ethernet, 10/100M
Złącze uziemienia	Gniazdo bananowe 4 mm
Waga	17,5 kg
Wymiary (szer. x gł. x wys.)	468×375×164(mm)
