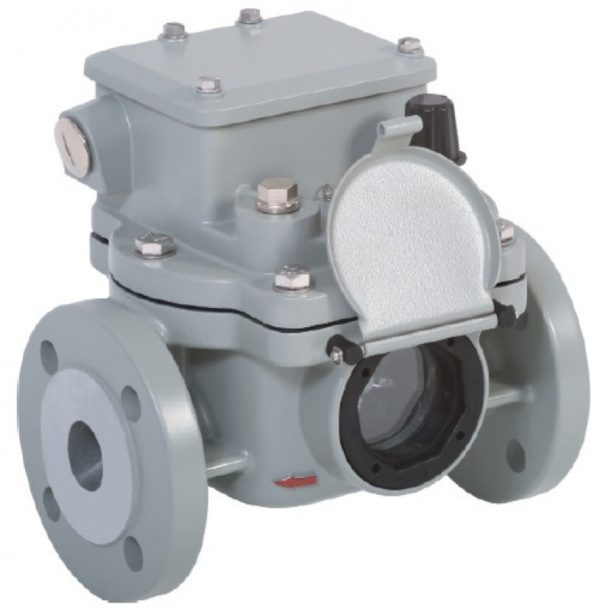

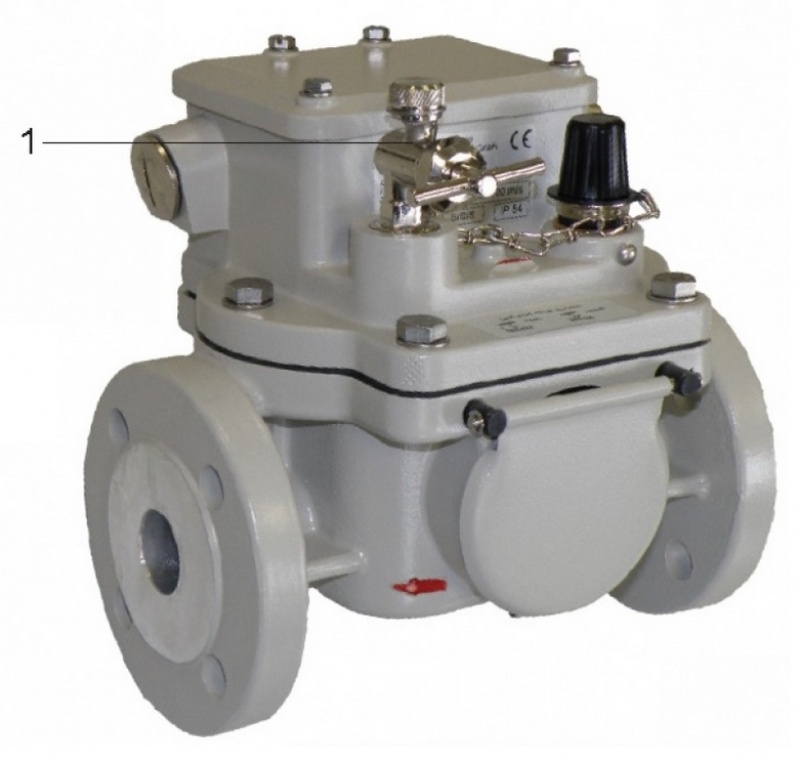

URF przekaźnik nadzorczy przełącznika zaczepów

URF przekaźnik nadzorczy przełącznika zaczepów

Przekaźnik nadzorczy przełącznika zaczepów zwany także przekaźnikiem przepływowo-gazowym jest urządzeniem zabezpieczającym izolowane przełączniki zaczepów transformatora jak i sam transformator. Montowany jest on między przełącznik zaczepów a konserwator oleju. Podczas pracy transformatora przewód olejowy przenosi przez przekaźnik olej izolacyjny wraz z powstającymi w nim gazami. W przypadku zakłócenia pracy przełącznika prędkość przepływającego oleju przekracza ustawioną przez obsługę wartość progową i oddziałuje na wewnętrzny mechanizm złożony z przegród kontaktronów. W konsekwencji przekaźnik odłącza transformator po stronie napięcia wyższego i niższego.
