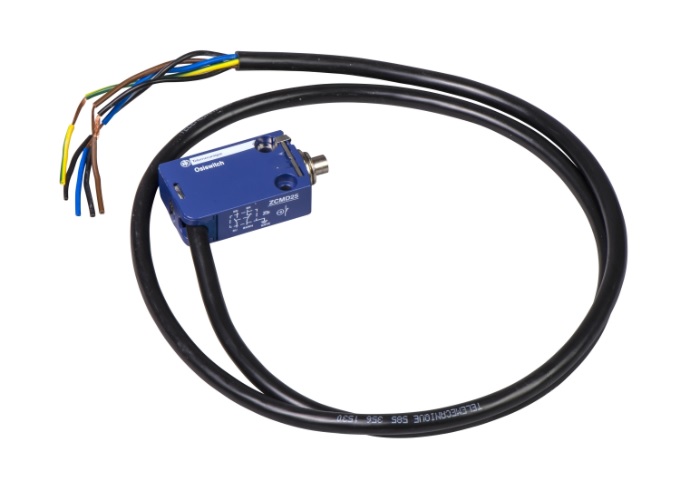

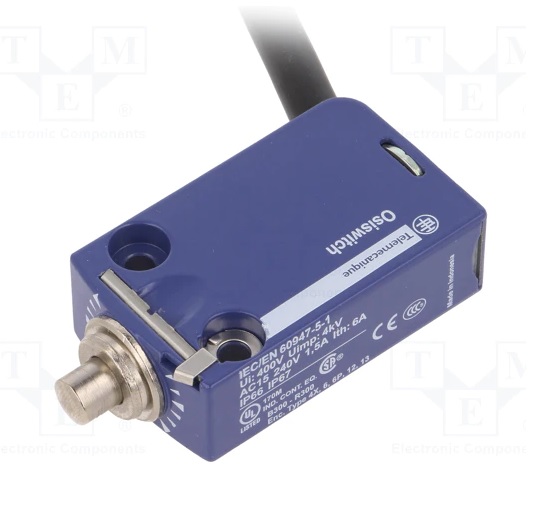

Opis produktu – XCMD2110L1 Wyłącznik krańcowy 1NO+1NC z kablem 1m
| Gama produktów |
Telemecanique Limit switches XC Standard
|
|
|---|---|---|
| nazwa serii |
Format standardowy
|
|
| Typ produktu lub komponentu |
Łącznik krańcowy
|
|
| skrócona nazwa urządzenia |
XCMD
|
|
| konstrukcja czujnika |
Miniaturowy
|
|
| typ korpusu |
Stacjonarny
|
|
| Typ głowicy |
Główka trzpienia
|
|
| materiał |
Metal
|
|
| materiał korpusu |
ZAMAK
|
|
| Materiał głowicy |
ZAMAK
|
|
| sposób mocowania |
Za korpus
|
|
| ruch głowicy operacyjnej |
Liniowy
|
|
| typ elementu napędowego |
Trzpień z samoczynnym powrotem metal
|
|
| rodzaj podejścia |
Podejście pionowe, 1 kierunek
|
|
| Liczba biegunów |
2
|
|
| typ i konfiguracja styków |
1 NC + 1 NO
|
|
| Działanie styków |
Działanie migowe
|
| załączenie łącznika |
Na końcu
|
|
|---|---|---|
| Przyłącza elektryczne |
Odłączalne złącze przewodu
|
|
| długość kabla |
1 m
|
|
| przekroje żył kabli |
5 x 0.75 mm²
|
|
| materiał izolacji przewodu |
PvR
|
|
| forma izolacji styków |
Zb
|
|
| Skuteczne otwarcie |
Z
|
|
| wymuszone otwarcie siła minimalna |
42,5 N
|
|
| minimalna siła do wyzwolenia |
8,5 N
|
|
| minimalna prędkość uruchomienia |
0,01 m/min
|
|
| maksymalna prędkość załączania |
0,5 m/s
|
|
| Określenie kodu styku |
B300, AC-15 (Ue = 240 V), Ie = 1,5 A zgodnie z EN/IEC 60947-5-1 załącznik A
R300, DC-13 (Ue = 250 V), Ie = 0,1 A zgodnie z EN/IEC 60947-5-1 załącznik A |
|
| Znamionowe napięcie izolacji [Ui] |
300 V (stopień zanieczyszczenia 3) zgodnie z UL 508
400 V (stopień zanieczyszczenia 3) zgodnie z IEC 60947-5-1 300 V (stopień zanieczyszczenia 3) zgodnie z CSA C22.2 Nr 14 |
|
| odporność między zaciskami |
25 mOm zgodnie z IEC 60255-7 kategoria 3
|
|
| znamionowe napięcie udarowe wytrzymywane [Uimp] |
4 kV zgodnie z IEC 60664
4 kV zgodnie z IEC 60947-1 |
|
| Zabezpieczenie przeciwzwarciowe |
6 A CARTRIDGE bezpiecznik, typ gG
|
|
| trwałość elektryczna |
5000000 cykl, DC-13, 120 V, 1 W, prędkość robocza <60 c./min, współczynnik obciążenia: 0,5 zgodnie z IEC 60947-5-1 Załącznik C
5000000 cykl, DC-13, 24 V, 3 W, prędkość robocza <60 c./min, współczynnik obciążenia: 0,5 zgodnie z IEC 60947-5-1 Załącznik C 5000000 cykl, DC-13, 48 V, 2 W, prędkość robocza <60 c./min, współczynnik obciążenia: 0,5 zgodnie z IEC 60947-5-1 Załącznik C |
|
| trwałość mechaniczna |
10000000 cykl
|
|
| Szerokość |
30 mm
|
|
| wysokość |
50 mm
|
|
| głębokość |
16 mm
|
|
| Masa produktu |
0,18 kg
|
| Odporność na wstrząsy |
25 gn dla 18 ms zgodnie z IEC 60068-2-27
|
|
|---|---|---|
| Odporność na wibracje |
5 gn (f= 10…500 Hz) zgodnie z IEC 60068-2-6
|
|
| stopień ochrony IP |
IP66 zgodnie z IEC 60529
IP67 zgodnie z IEC 60529 IP68 zgodnie z IEC 60529 |
|
| stopień ochrony IK |
IK06 zgodnie z EN 62262
|
|
| kategoria przepięć |
Klasa I zgodnie z IEC 61140
Klasa I zgodnie z NF C 20-030 |
|
| temperatura otoczenia dla pracy urządzenia |
-25…70 °C
|
|
| Temepratura otoczenia dla przechowywania |
-40…70 °C
|
|
| Pokrycie ochronne |
TC
|
|
| certyfikaty produktu |
CSA
UL CCC |
|
| Normy |
UL 508
EN/IEC 60204-1 CSA C22.2 Nr 14 EN/IEC 60947-5-1 |
