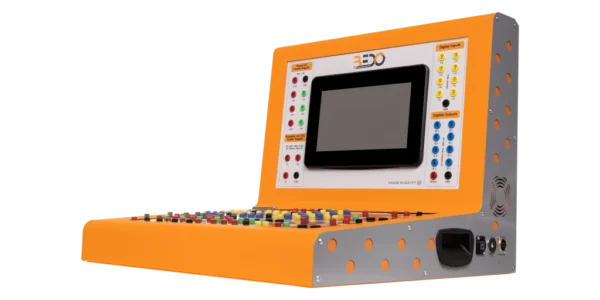

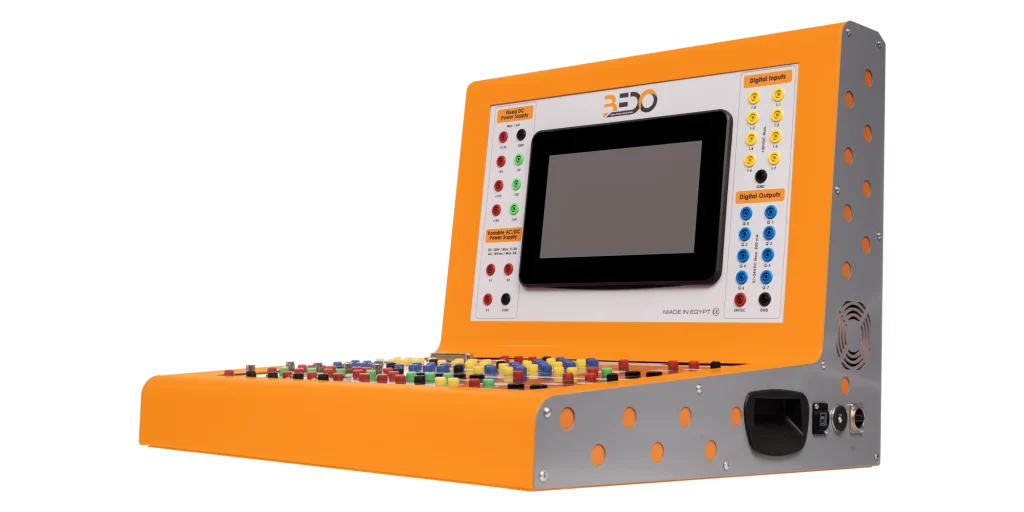

W zestawie następujące moduły

• Stały zasilacz DC 3.3V;0.8A
• Stały zasilacz DC +5v,1.5A / -5V,1. 5A
• Stałe zasilanie DC +12V,1.5A / -12V,1.5A
• Stałe zasilanie DC +15V,1.5A / -15V,1.5A
• Regulowane zasilanie DC (-20V : +20V), 1.5 A
• Trójfazowe zasilanie 0-150 Hz, 0-14 Vrms, 2 A Peak.
• Trójfazowe zasilanie z regulowanym przesunięciem fazowym.
• 2 X Woltomierz z automatycznym zakresem do 500V DC, 460 Vrms AC
• 2 X Amperomierz z automatycznym zakresem do 10A AC/ DC
• 2 X Pomiar rezystancji do 40 MΩ
• 2 X Pomiar pojemności od 10 nF do 2000 μF
• Miernik indukcyjności od 100 uH do 500 mH (Q< =50 , Q>1 przy 1kHz)
• 2 X pomiar temperatury( -20 C: 200 C), dioda, częstotliwość (0 do 6 MHz) i test ciągłości
• 64-bitowy procesor
• Pamięć do przechowywania pomiarów
• Płytka podłączeniowa dla wszystkich kart szkoleniowych
• Zestaw akcesoriów pomiarowych i przewodów
• 8-bitowe wyjście sygnału cyfrowego dostępne przez gniazda 2-mm, ttl/cmos, częstotliwość taktowania 0 – 100 kHz, napięcie elektryczne od 0 do 13 V zmienne i
• stałe 0/24 V
• 8-bitowe wejście sygnału cyfrowego, dostęp przez gniazda 2 mm, głębokość pamięci 8 bitów x 2 k, TTL/CMOS, częstotliwość próbkowania 0 – 100 kHz, napięcie elektryczne od 0 do 24 V
• 16-bitowe cyfrowe wejścia/wyjścia (8-bitowe wejścia cyfrowe iamp; 8-bitowe wyjścia cyfrowe), częstotliwość próbkowania TTL/CMOS 100 msps, regulowane zakresy napięcia od 1. 8V do 3.3V,
• 8 przekaźników 24V, 1A DC do wielu zastosowań jako wykrywanie i usuwanie usterek
• Interfejs USB 2.0 o prędkości transferu 480Mbps, USB 3.0, 2.5 gbps & Interfejs wyświetlacza.
• 4-kanałowy oscyloskop o szerokości pasma 100 MHz, bezpieczny dla napięć do 200 VP-P, częstotliwość próbkowania 200 Msps (50 Msps x 4 kanały), 11 zakresów napięcie/prąd i 25 zakresów czas/prąd, wejścia BNC (4 wejścia) lub 2-mm gniazda (4 wejścia).
• 2-kanały do pomiaru prądu, zabezpieczone przed przetężeniem, w tym 4 różne zakresy do 5A, próbkowanie 100 Msps.
• Generator funkcyjny z regulowaną amplitudą do 10Vp-p, regulowanym offsetem od -10V do 10V i regulowaną częstotliwością od DC do 10MHz (złącze BNC).
• Wbudowane kontrolery.

System szkoleniowy jest wyposażony w następujące wirtualne przyrządy pomiarowe:

• VI dla stałych zasilaczy DC
• VI dla regulowanych zasilaczy DC (-20 V do +20 V)
• VI dla zasilaczy trójfazowych
• VI dla multimetru (woltomierz-amperomierz- miernik RLC – temperatura – test diody – test ciągłości).
• 8 wyjść cyfrowych, 8 wejść cyfrowych. Tryby wyświetlania: binarny, szesnastkowy, dziesiętny i ósemkowy oraz 16 szybkich DIO.
• 4-kanałowy oscyloskop: szerokość pasma 100 MHz, 25 zakresów czasowych, 100 ns/div do 10s/div, 11 zakresów 10mV/div do 20 V/div, wyzwalanie i wyzwalanie wstępne, tryby xy i xt, funkcja kursora, funkcja dodawania i mnożenia dla 2 kanałów
• Analizator widma: 9 zakresów napięcia od 100 mV do 50 V, zakres częstotliwości wejściowej od 3 Hz do 10 MHz, wyświetlanie w dziedzinie czasu
• Bode-plotter: 9 zakresów napięcia od 100 mV do 50 V, zakres częstotliwości od 1 Hz do 10 MHz, wyświetlanie w dziedzinie czasu i wykres locus
• Generator funkcyjny: 0,5 Hz -10MHz – 10VP-P, sinusoidalny, kwadratowy, trójkątny.
• Generator przebiegów arbitralnych i impulsów
• Miernik mocy

Oprogramowanie cyfrowe

• Zawiera przyrządy wirtualne (VI) wszystkich obsługiwanych źródeł i pomiarów, w tym następujące:
  • Wizyty VI multimetru cyfrowego, które kontrolują i wyświetlają parametry multimetru,
  • Wizyta oscyloskopu, która kontroluje każdy kanał indywidualnie jako sterowanie pionowe (V/Div, Offset, Coupling, On/Off) i jako sterowanie poziome
  • (Time/Div), zawiera również wyzwalanie dla wybranego kanału, filtr, tryb XY i wykres fazorowy,

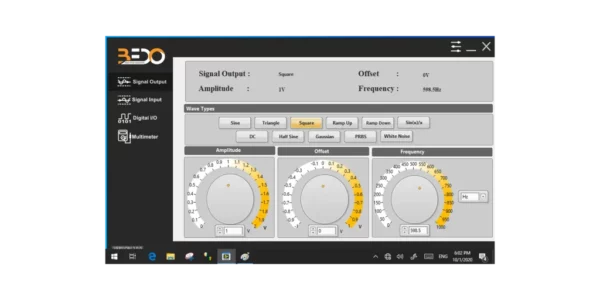

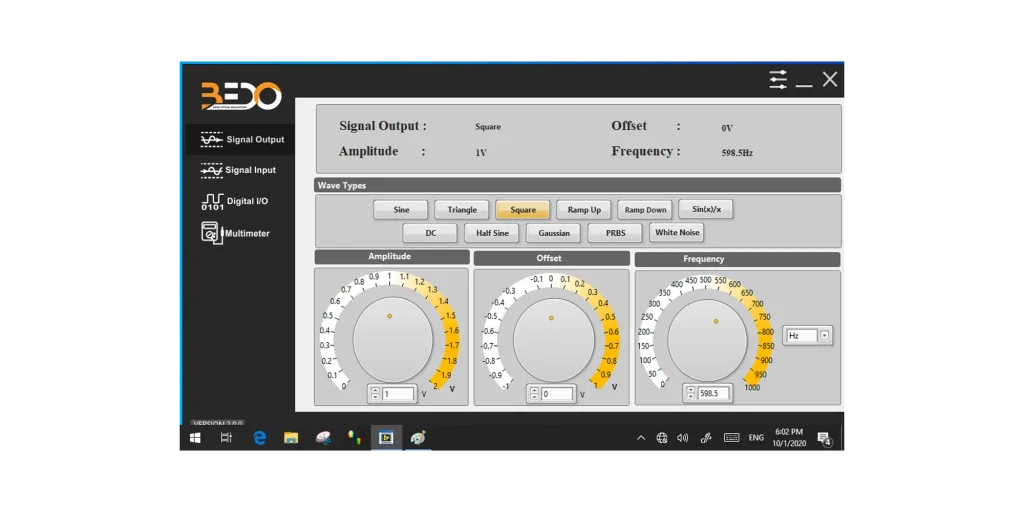

  • Generator funkcji i wykres Bode VI kontroluje zakres Vpp generatora funkcji, przesunięcie, częstotliwość, funkcję i dane AWG można załadować z pliku,
  • Logic Analyzer and Pattern Generator VI kontroluje dwie grupy szybkich cyfrowych wejść/wyjść i wczytuje dane z pliku dla generatora wzorców,
  • Spectrum Analyzer VI wyświetla kanały oscyloskopu w dziedzinie częstotliwości różnymi metodami,
  • Variable DC and Three Phase Supply VI, który kontroluje zmienny typ wyjścia DC lub AC, poziom wyjściowy, częstotliwość i przesunięcie fazowe,
  • Relay Control VI do kontrolowania każdego przekaźnika indywidualnie,
  • Digital Inputs VI do przechwytywania wejść cyfrowych,
  • Digital Outputs VI kontroluje każdy bit indywidualnie i poziom napięcia wyjściowego dla wszystkich bitów.
  • Dane mogą być zapisywane z wyświetlanych wykresów.
