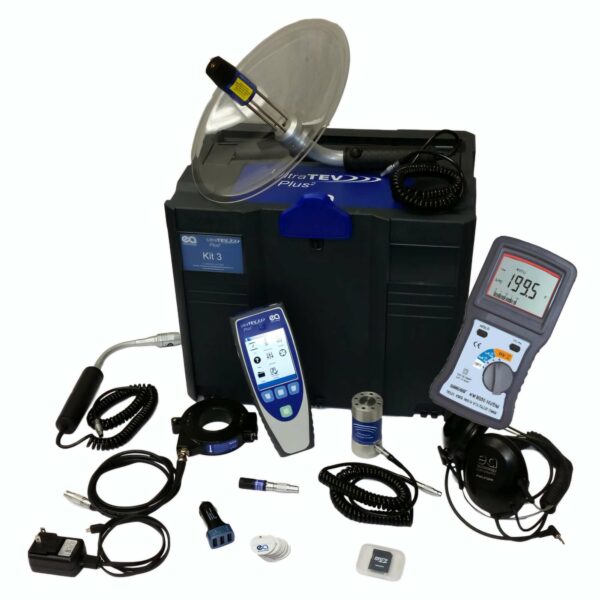

Zestaw MRZ31: Miernik wyładowań niezupełnych UltraTEV 3/ KIT 3 + sonda do lokalizacji źródeł UltraTEV Locator Probe + Multimetr cyfrowy wysokiego napięcia True RMS 8000 HVDM – Pomiar napięcia do 3000VDC / 2000VAC
– miernik wyładowań niezupełnych, zestaw 3/ KIT 3 – 1 szt,
– sonda lokalizująca UltraTEV Locator Probe – 1 szt,
– multimetr cyfrowy True RMS 8000 HVDM – 1 szt.
Najnowsza wersja ręcznego urządzenia do detekcji wyładowań niezupełnych (WNZ) jest łatwa w użyciu. Urządzenie posiada możliwość podłączenia dodatkowych czujników oraz zaawansowane funkcje przetwarzania w czasie rzeczywistym. Umożliwia to odróżnienie Wyładowań Niezupełnych od szumów i zakłóceń co przekłada się na podjęcie właściwych decyzji, oszczędność czasu i zwiększone bezpieczeństwo.
| Ocena stanu majątku sieciowego | Pobieranie wyników i transfer danych |
| UltraTEV PLUS2 został zaprojektowany do przeprowadzania łatwej inspekcji urządzeń.
Przyrząd pomaga użytkownikowi zrozumieć co pokazana wartość oznacza przez interpretowanie i wyświetlanie czytelnych informacji i instrukcji. |
UltraTEV Plus2 posiada NFC standard, który umożliwia zapisywanie danych obiektów na programowalnych etykietkach. Przyrząd ma również możliwość przesyłania wyników bezpośrednio do komputera lub sieci za pomocą Wifi lub USB/ karty SD. Nowa funkcja Inspekcji pozwala na wprowadzanie informacji na temat badanego obiektu i przeprowadza użytkownika w szybki sposób przez cały proces inspekcji. |
Dodatkowe wykrywanie wyładowań niezupełnych i zaawansowana analityka
UltraTEV PLUS 2 może mierzyć WNZ w kablach przy wykorzystaniu przekładnika prądowego na częstotliwości radiowe (RFCT) oraz wyładowania powierzchniowe ( Ultradźwięki) i wewnętrzne (TEV) występujące w rozdzielnicach. Nowa zaawansowana analityka umożliwia badanie WNZ dokładniej zarówno w czasie rzeczywistym jak i po inspekcji.
Wykres fazy: odróżnienie próbek szumu od prawdziwych WNZ
Przebieg: badanie amplitudy pojedynczych impulsów
Histogramy: pomoc w identyfikowaniu źródeł WNZ i rozróżnialność szumów
Sonda lokalizacyjna jest używana w połączeniu z UltraTEV Plus² do lokalizacji aktywności TEV wykrytej podczas rutynowego badania WNZ obiektu elektroenergetycznego.
Sonda lokalizacyjna stanowi dla UltraTEV Plus² drugi czujnik TEV. Oba czujniki TEV nasłuchują impulsów TEV, a kiedy oba wykryją impulsy, obliczają różnicę w czasie ich nadejścia.
Standardowy tryb lokalizatora pokazuje, która sonda wykryła sygnał jako pierwsza, wskazując, że źródło znajduje się bliżej tej sondy.
Multimetr cyfrowy wysokiego napięcia True RMS 8000 HVDM
Multimetr można wykorzystać do pomiaru napięcia DC do 3000V w instalacjach fotowoltaicznych
Parametry i funkcje
- Pomiar True RMS
- Wyświetlacz LCD 4000 cyfr
- Automatyczne przełączanie zakresu
- Wskaźnik linijkowy (Bar-graph)
- Funkcja zatrzymania danych
- Pomiar napięcia 3000V DC
- Pomiar napięcia 2000V AC
- Wskaźnik niskiego poziomu baterii
- Automatyczne wyłączanie
- Niskie zużycie baterii
- Wytrzymały i kompaktowy
- Pomiar AC mA/uA
- Pomiar DC mA/uA
- Zgodny z : IEC / EN 61010-1, CAT III 1000V, IEC / EN 61010-1, CAT IV 600V
- Zgodny z CAT III 1000V dla zakresu 0~1000V AC/DC
