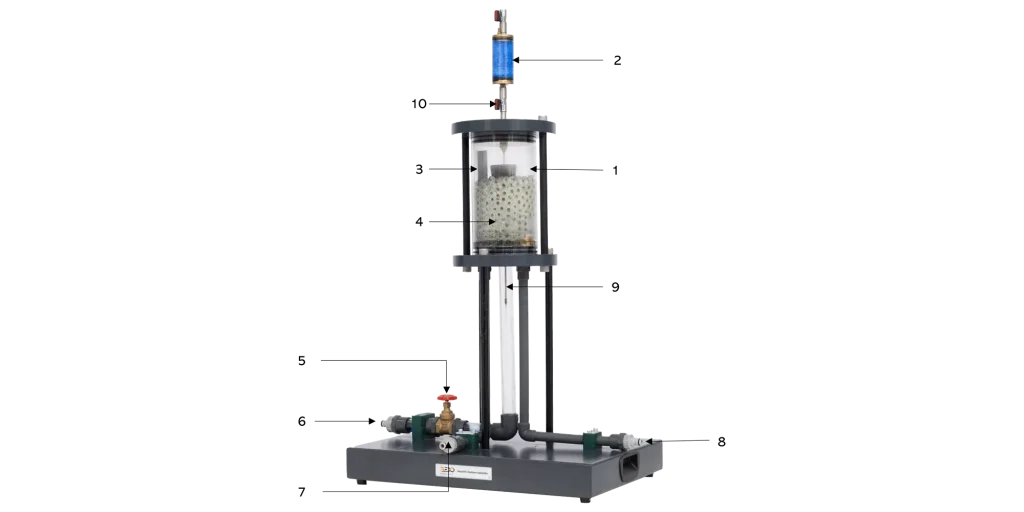

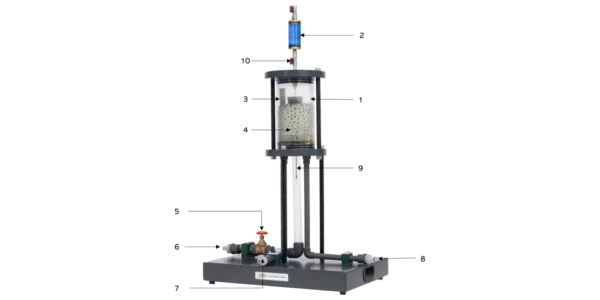

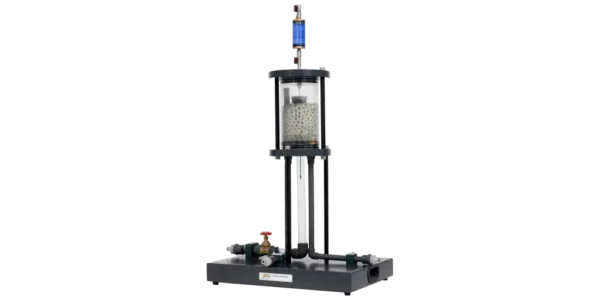

Aparatura do wyznaczania liczb Reynoldsa

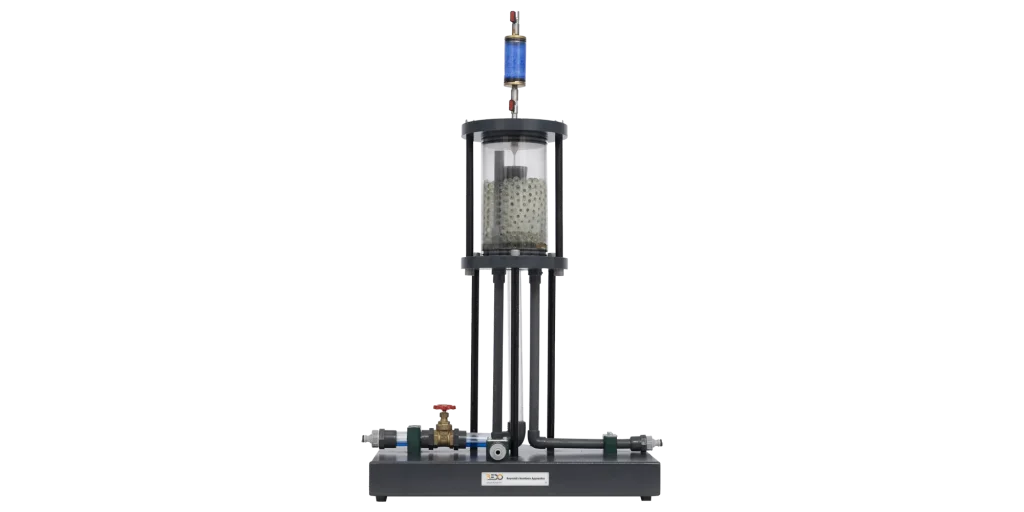

Aparatura do wyznaczania liczb Reynoldsa - obrazek 2

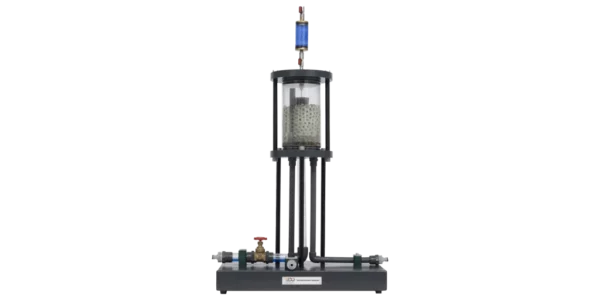

Aparatura do wyznaczania liczb Reynoldsa - obrazek 3

Aparatura do wyznaczania liczb Reynoldsa

Bedo
Kategorie:

Dodaj do zapytania

Opis

Urządzenie do pomiaru liczby Reynoldsa (FM110) jest zestawem stołowym, który można przymocować do hydraulicznej jednostki głównej, aby zapewnić duże doświadczenie dla stażystów, zestaw ilustruje cel wizualizacji przepływów laminarnych i turbulentnych. Ponadto, krytyczna liczba Reynoldsa może być określona poprzez eksperyment.

1 Zbiornik wody 2 Zbiornik atramentu 3 Zawory sterujące. 4 Szklane kulki 5 Zawór spustowy 6 Wylot spustowy 7 Wylot usuwania przelewu 8 Wlot zasilania wodą 9 Rura testowa 10 Zawór spustowy atramentu

Dane techniczne

  • Zbiornik na wodę
    • Śred. 150 mm
    • Wysokość 270 mm
    • Pojemność: ok. 4000 ml
  • Przekrój rury
    • Rura testowa: śr. wew. 25 mm
  • Zbiornik na atrament
    • Pojemność: ok. 250 mLS. 250 ml

Zakres dostawy

  • Reynolds Numbers Apparatus (FM110)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Urządzenie może wyświetlać przepływy laminarne i turbulentne.
  • Przejście od przepływu laminarnego do turbulentnego po osiągnięciu prędkości granicznej można zaobserwować podczas eksperymentu.
  • Urządzenie eksperymentalne składa się z przezroczystego odcinka rury, przez który przepływa woda, a natężenie przepływu w odcinku rury można regulować za pomocą zaworu.
  • Urządzenie wykorzystuje wodę jako przepływające medium i atrament jako środek kontrastowy do pokazania wzorców przepływu.
  • Woda wpływa do zbiornika o stałej wysokości (zbiornika) nad odcinkiem rury, a następnie przechodzi przez specjalnie ukształtowany dzwon do odcinka rury.
  • Układ ten zapewnia stały, równomierny przepływ przy wejściu do odcinka rury, a następnie atrament jest wstrzykiwany do przepływającej wody.
  • Przepływ laminarny lub turbulentny jest wyświetlany w kolorze za pomocą wstrzykniętego środka kontrastowego (atramentu).
  • Wyniki eksperymentalne mogą być wykorzystane do określenia krytycznej liczby Reynoldsa.
  • Warstwa szklanych kulek w zbiorniku wody zapewnia równomierny i nisko turbulentny przepływ.
  • Jednostka eksperymentalna jest łatwo i bezpiecznie umieszczona na powierzchni roboczej głównego modułu jednostki hydraulicznej.
  • Woda jest dostarczana, a natężenie przepływu mierzone przez główną jednostkę hydrauliczną.
  • Liczba Reynoldsa służy do oceny, czy przepływ jest laminarny czy turbulentny.

Eksperymenty

  • Wizualizacja przepływu turbulentnego
  • Obliczenie krytycznej liczby Reynoldsa
  • Wizualizacja przepływu laminarnego
  • Wizualizacja strefy przejściowej
  • Obserwacja profilu prędkości.
