Opis

Cele edukacyjne
• Poznanie pojęcia zagrożenia elektrycznego (jakościowo i ilościowo).
• Przedstawienie cech każdego schematu połączenia uziemienia (TT, TN, IT)
• Wyjaśnienie roli każdego elementu układu ochronnego (połączenie uziemiające, wyłącznik magnetyczno-termiczny, urządzenie różnicowoprądowe, IMD).
• Demonstracja możliwych usterek bez zagrożenia dla użytkownika.

SLT jest systemem nauczania obejmującym główne elementy stosowane w ochronie przed zagrożeniami elektrycznymi związanymi z kontaktem pośrednim lub bezpośrednim (urządzenia różnicowoprądowe o kilku czułościach, wyłączniki termomagnetyczne, transformator trójfazowy). Demonstruje zasadę elektrycznych urządzeń ochronnych w schematach połączeń uziemiających TN, TT i IT. Sekwencje nauczania są zorganizowane w taki sposób, aby odkryć ograniczenia, wyniki i dostosowania wymagane do dobrej ochrony przed zagrożeniami elektrycznymi.
Korzystanie z systemu i przeprowadzanie testów odbywa się wyraźnie za pomocą interfejsu HMI z ekranem dotykowym. Uczeń nie ma okablowania do utworzenia, ponieważ połączenia są kontrolowane w sposób przezroczysty przez przekaźnik. Student może zatem skoncentrować się na zrozumieniu zjawisk. Korzystając z ekranu dotykowego, student może wybrać rodzaj badanego systemu neutralnego, różne wartości rezystancji usterek, uziemienia i ludzkiego ciała, zobaczyć wiązanie ekwipotencjalne, wizualizować prąd upływu, symulować usterkę i wytwarzać usterkę izolacji bez niebezpieczeństwa.
Każdy test jest połączony z przejrzystym diagramem synoptycznym, wyświetlanym na ekranie. Dobrowolne działanie na HMI wyświetla potencjały w różnych punktach instalacji, a także ścieżkę prądu zwarciowego i jego natężenie. Wskazane wartości wynikają z różnych symulacji przypadków:
– z uszkodzeniem izolacji lub bez,
– z kontaktem
lub bez – przed lub po wyzwoleniu urządzenia ochronnego.
Student sprawdza wyniki symulacji (i jej obliczenia), wykonując test, aby zobaczyć wyzwolenie urządzenia ochronnego lub nie, oraz zmierzyć napięcie kontaktowe i prąd zwarciowy za pomocą przyrządów pomiarowych (nie wchodzi w skład zestawu).

Zawiera:

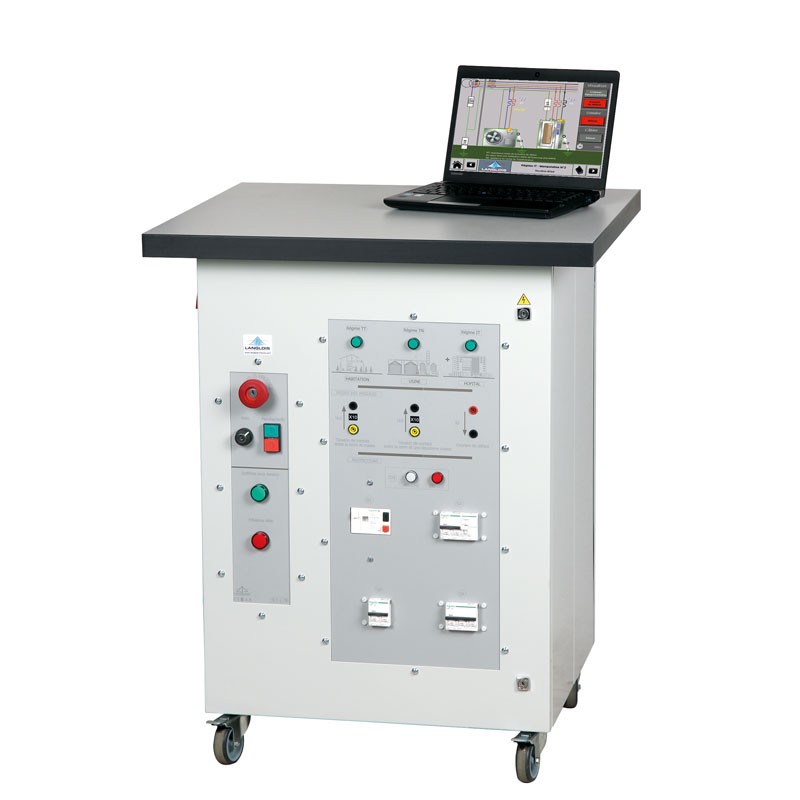

• Szafka elektryczna na kółkach z blatem.
• 1 panel PCV wyposażony w przycisk zatrzymania awaryjnego, przycisk Start/Stop i 2 lampki kontrolne Operation + Fault.
• 1 panel PCV wyposażony w:
– schemat z 3 lampkami kontrolnymi do wizualizacji wybranego systemu neutralnego.
– 4 zaciski bezpieczeństwa 4mm do odczytu napięcia styku między ziemią a ciałem, a także między uziemieniem a drugim ciałem. 2 dodatkowe zaciski 4mm do odczytu prądu zwarciowego.
– urządzenie monitorujące izolację (IMD).
– zestaw wyłączników i urządzeń różnicowoprądowych stosowanych w każdym schemacie połączeń uziemiających.
• 1 programowalny sterownik logiczny M221 (wewnątrz szafy) do zarządzania wszystkimi funkcjonalnościami.
• HMI 7.5″, kolor + ramię podporowe (tylko SLT-1-T8W).
