Opis
Jednostka edukacyjna została zaprojektowana w celu zademonstrowania procesów kawitacji (FM – 017) i tworzenia się pęcherzyków pary w dyszy Venturiego
.
Demonstracja kawitacji
Dodaj do zapytania
Dane techniczne
- Zawór redukcyjny ciśnienia: 0,5-6 bar, do 60 C
- Venturi: średnica wewnętrzna 18 mm
- Kontrakcja 10,5 stopnia
- Powiększenie 4 stopnie
- Najwęższy przekrój poprzeczny 3,5 mm
- Zakresy pomiarowe: Ciśnienie .-1..-.3.. bar
- Temp. .0..-..60. stopni C
- Przepływ ..0..-…1000. L/h
Zakres dostawy
- Demonstracja kawitacji – (FM – 017)
- Twarda kopia instrukcji obsługi
Opcje
Szczegóły techniczne

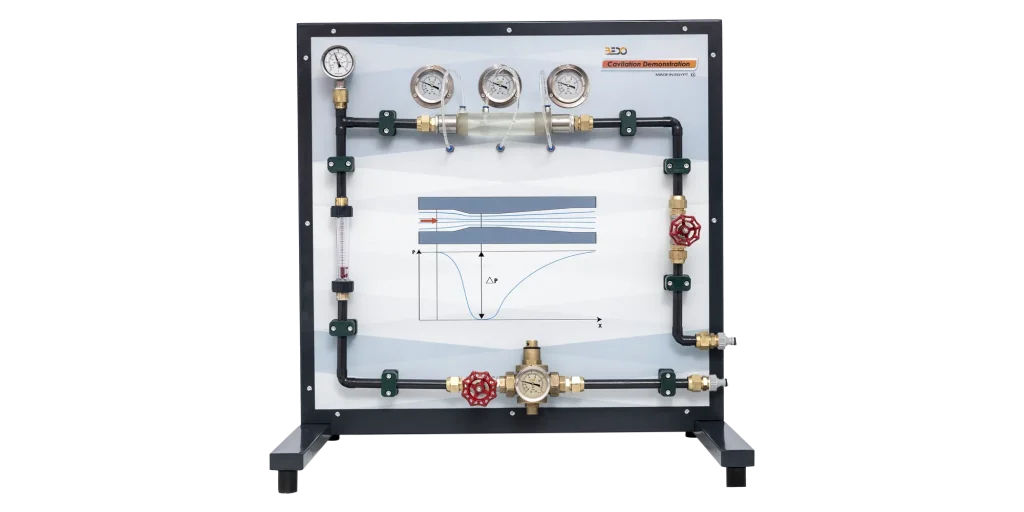

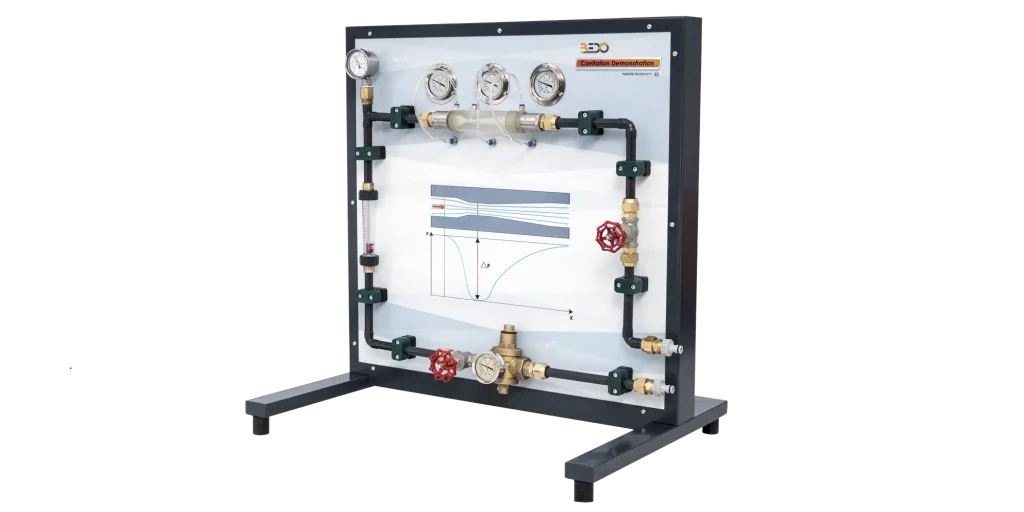

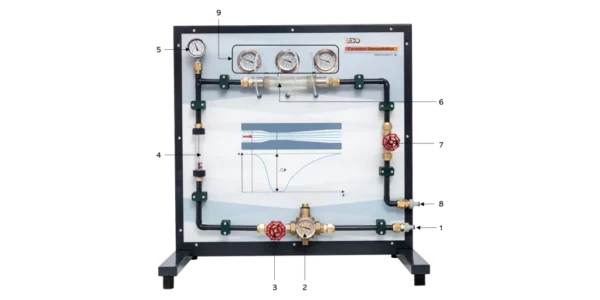

- Jednostka edukacyjna to pionowy panel mocowany w górnej części głównej jednostki hydraulicznej.
- Jednostka edukacyjna jest dostarczana z termometrem, rotametrem, zasuwami do regulacji przepływu, zaworem redukującym ciśnienie, dyszą Venturiego i manometrem.
- Poprzez jednostkę edukacyjną energia ciśnienia wody jest przekształcana w energię kinetyczną i odwrotnie w dyszy Venturiego. Dlatego w najwęższym przekroju tworzą się pęcherzyki pary.
- Dysza Venturiego jest wykonana z przezroczystego tworzywa sztucznego, aby umożliwić wizualizację procesów przepływu.
- Na dyszy Venturiego znajdują się trzy punkty pomiaru ciśnienia: na wlocie, w najwęższym miejscu i na wylocie.
- Prędkość przepływu i ciśnienie mogą być kontrolowane przez dwa zawory kulowe, które znajdują się na wlocie i wylocie systemu rur.
- Przepływ można odczytać za pomocą rotametru.
- Rozkład ciśnienia w dyszy Venturiego jest wyświetlany na trzech manometrach.
- Temperatura jest mierzona bezpośrednio przed dyszą Venturiego i jest wyświetlana na termometrze.
- Ciśnienie wejściowe można kontrolować za pomocą zaworu redukcyjnego.
Eksperymenty
- Badanie działania dyszy Venturiego.
- Badanie ciśnienia jako funkcji natężenia przepływu.
- Badanie procesów kawitacji przy różnych natężeniach przepływu i ciśnieniach.
Wymagane operacje
