Konfiguracja szeregowa i równoległa pomp

Specyfikacja – Konfiguracja szeregowa i równoległa pomp

Dane techniczne

• Pompa
  • Typ 2 x odśrodkowa
  • Prędkość obrotowa 2800 obr/min
  • Maks. przepływ objętościowy 22 l/min
  • Maks. Wysokość tłoczenia 17 m
  • Środek dostarczanyCzysta woda
  • Zasilanie 230V ~ /50Hz
  • Alternatywy opcjonalne patrz tabliczka znamionowa
  • Pobór mocy 2 x 0,4 kW
• Manometry
  • Pompa po stronie wlotowej 1: -1 do 105 bar
  • Pompa po stronie tłocznej 1: 0 – 3 bar
  • Pompa po stronie wlotowej 2: -1 do 1. 5bar
  • Pompa po stronie tłocznej 2: 0 – 3 bar
  • Pompa po stronie wylotowej: 0 – 6 bar
• Przyłącza rurowe
  • Ø32mm (1″)
• Główne wymiary
  • dł. x szer. x wys.: 1275x 625×600 mm
  • Zbiornik: 15 L
  • Podłączone obciążenia 230V ~ /50 Hz

Zakres dostawy

• Seria & Konfiguracja równoległa pomp (FM105)
• Twarda kopia instrukcji obsługi

Opcje

• Zawartość cyfrowa (BI-01)

Szczegóły techniczne

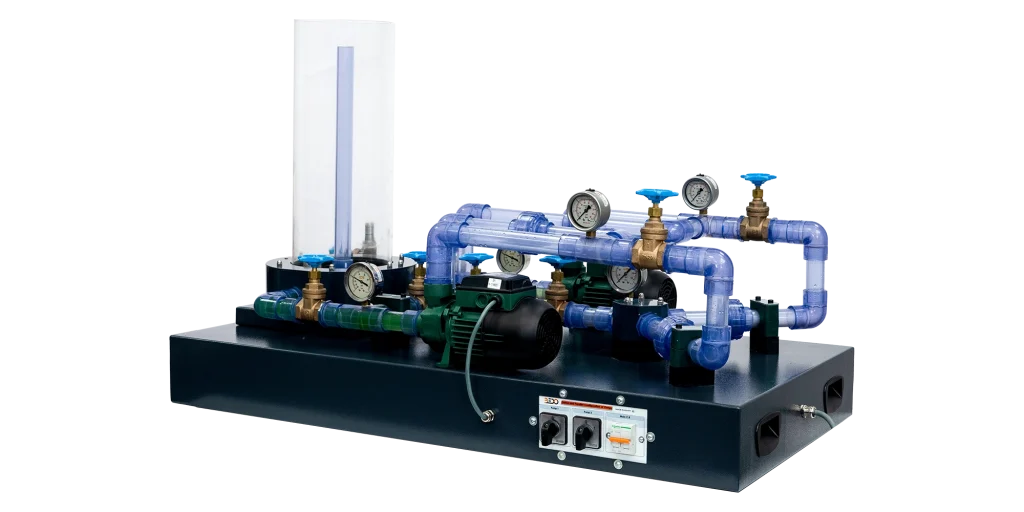

• Jednostka edukacyjna umożliwia badanie pomp pojedynczo, w konfiguracji szeregowej i równoległej.
• Dwie identyczne pompy odśrodkowe są używane i połączone systemem rur.
• Umożliwia pracę pomp w konfiguracji szeregowej i równoległej.
• Manometry są używane do wskazywania ciśnień we wszystkich kluczowych punktach systemu rur. W połączeniu z przepływomierzem objętościowym można w ten sposób wykreślić charakterystykę pompy.
• Dzięki solidnej konstrukcji, łatwo widocznym przyrządom pomiarowym i przygotowanym materiałom dydaktycznym, system jest idealny do celów dydaktycznych, jako model demonstracyjny i do eksperymentów studenckich.

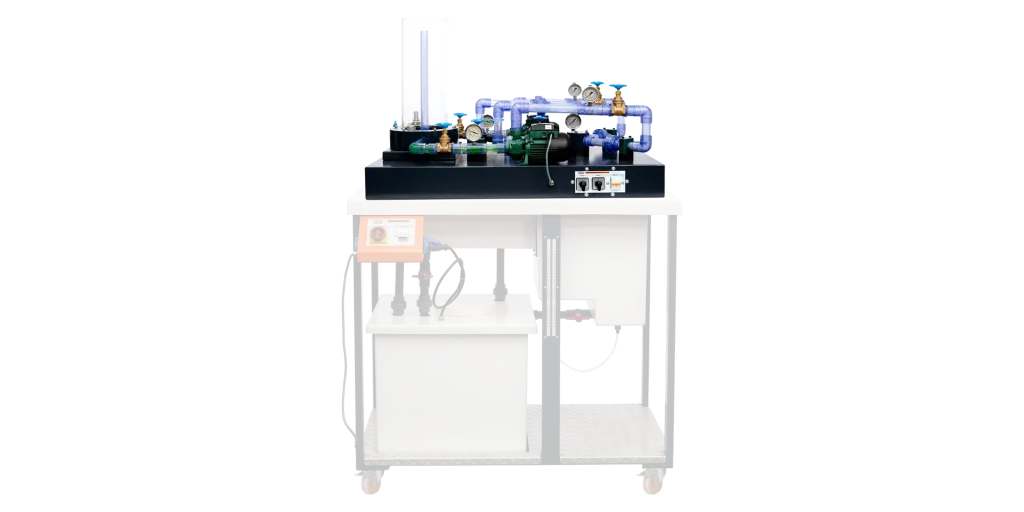

• W połączeniu z główną jednostką hydrauliczną system obejmuje następujące tematy: charakterystyka pomp odśrodkowych, krzywe charakterystyczne pomp odśrodkowych, szeregowa i równoległa konfiguracja pomp oraz określanie mocy pompy.
