Kontrola wydajności w systemach chłodniczych

Opis

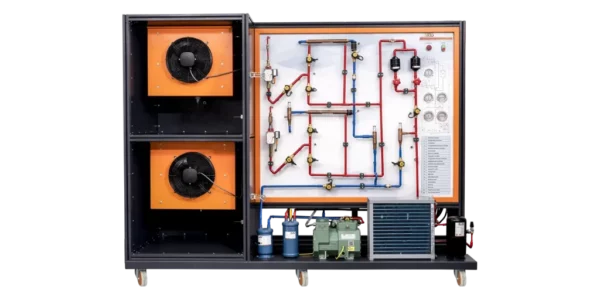

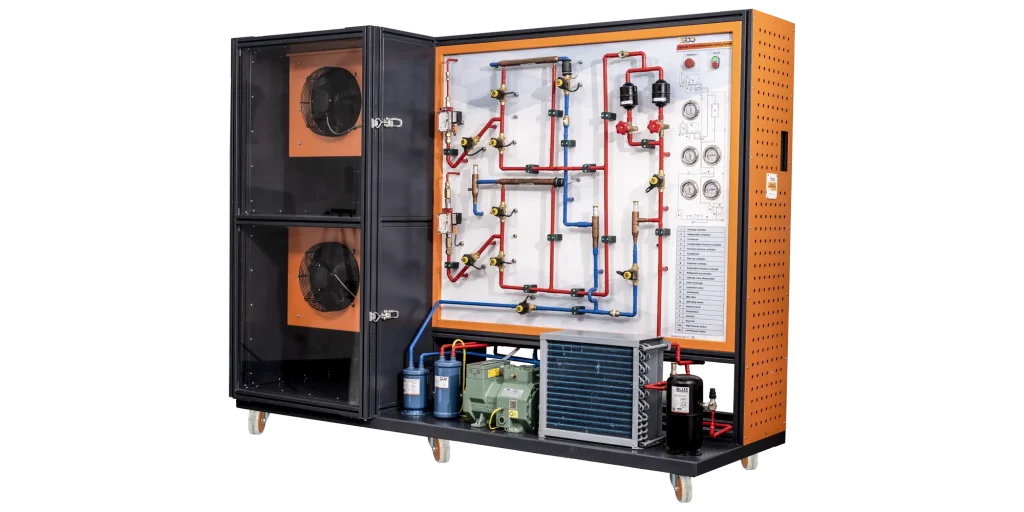

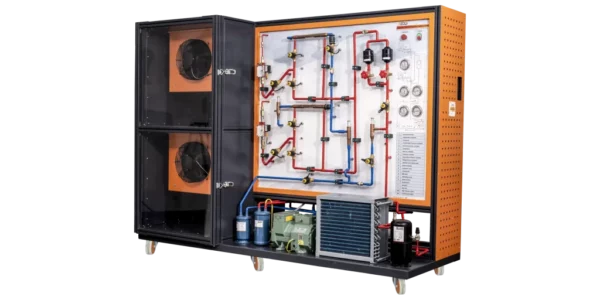

Trener kontroli wydajności i usterek w systemach chłodniczych (AR – 022) ma na celu zademonstrowanie, w jaki sposób można kontrolować wydajność jednej sprężarki w celu obsługi dwóch różnych obciążeń (zamrażanie i chłodzenie). Trenażer jest dostarczany z oprogramowaniem do obsługi systemów chłodniczych, sterowania nimi i aktywowania usterek.

Dane techniczne

Sprężarka
- Wydajność (1450 RPM 50Hz): 7,58 m³/h
- Maks. ciśnienie (LP/HP): 19 / 32 bar
- Maks. Moc: 2,7 kW
- Wydajność chłodzenia: 2,16 kW
- Zakres napięcia 380-420 V
Płyn chłodniczy
- R-134a.
- Ilość czynnika chłodniczego: 3,2 Kg
- Akumulator
- Ciśnienie robocze = 33 Bar.
- Temperatura robocza= -10 +120°C
- Hstatic / pneumatic =37 /48
- Wlot / Wylot = ´5/8 – ´5/8
- Oil separator
- Working Pressure = 33 Bar.
- Temperatura pracy= -10 +120°C
- Hstatic / pneumatic =37 /48
- Inlet/Outlet = ´5/8 – ´5/8
KVR
- Czynniki chłodnicze: HCFC, HFC i HC: KVR 12-22 , HCFC i niepalny HFC: KVR 28-35
- Zakres regulacji: Pe = 73,00 – 254,00 psig, Ustawienie fabryczne = 145 psig
- Maksymalne ciśnienie robocze: PS/MWP = 406 psig
- Maksymalne ciśnienie testowe Pe = 450 psig Zakres średnich temperatur -49 – 266 °F
- Pasmo (pełny skok zaworu) 12 – 22: 90 psi, 28 – 35: 72,5 psi.
KVL 15
- Czynniki chłodnicze: HCFC, HFC i HC
- Zakres regulacji: 0,2 – 6 bar / Ustawienie fabryczne = 2 bar
- Maksymalne ciśnienie robocze: PS/MWP = 18 bar.
- Maksymalne ciśnienie testowe: Pe = 19,8 bar.
- Średni zakres temperatur: -60 – 130°C
- Maksymalne pasmo P: 2 bar
- Wartość kv 1) przy maksymalnym paśmie P: 3,2 m3/h
- Wartość kv to przepływ wody w [m3/h] przy spadku ciśnienia na zaworze o 1 bar, ρ = 1000 kg/m3.
KVC
- Czynniki chłodnicze: HCFC, HFC i HC
- Zakres regulacji : 0,2 – 6,0 bar / Nastawa fabryczna = 2 bar
- Maksymalne ciśnienie robocze PS/MWP = 28 bar
- Maksymalne ciśnienie próbne Pe = 31 bar
- Średni zakres temperatur -45 – 130 °C
- Maksymalna wartość P-band 2. 0 bar
- Wartość kv przy maksymalnym paśmie P 1) KVC 12 = 0,68 m3/h KVC 15 = 1,25 m3/h KVC 20 = 1,85 m3/h
- Wartość kv to przepływ wody w [m3/h] przy spadku ciśnienia na zaworze o 1 bar, ρ = 1000 kg/m3.
KVP
- Czynniki chłodnicze KVP 12-22: HCFC, HFC i HC / KVP 12-22: HCFC, HFC i HC
- Zakres regulacji 0 – 5,5 bar Ustawienie fabryczne = 2 bar
- Maksymalne ciśnienie robocze PS/MWP PS = 18 bar
- Maksymalne ciśnienie testowe Pe = PS × 1. 1 = 19,8 bar
- Średni zakres temperatur -45 – 130 °C
- Maksymalne pasmo P KVP 12 – 22: 1,7 bar / KVP 28 – 35: 2,8 bar
- wartość kv 1) z przesunięciem 0. 6 bar KVP 12 -22: 1,7 m3/h / KVP 28 – 35: 2,8 m3/h
- wartość kv 1) z maksymalnym pasmem P KVP 12 – 22: 2,5 m3/h KVP 28 – 35: 8,0 m3/h
- Wartość kv to przepływ wody w [m3/h] przy spadku ciśnienia na zaworze o 1 bar, ρ = 1000 kg/m3.

Zakres dostawy

Absorpcyjny system chłodniczy (AR – 022)
Twarda kopia instrukcji obsługi
Oprogramowanie BEDO

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Trener zawiera wszystkie komponenty cyklu czynnika chłodniczego oprócz komór zamrażania i chłodzenia.
Komponenty i dwie komory są rozmieszczone w sposób przejrzysty i sekwencyjny w taki sam sposób, w jaki są rozmieszczone w rzeczywistych aplikacjach.
Cykl czynnika chłodniczego jest podzielony na dwie gałęzie, każda dla jednego obciążenia.
Komponenty cyklu czynnika chłodniczego to akumulator, sprężarka, filtr oleju, wentylator i wężownica skraplacza oraz odbiornik cieczy. </Obieg czynnika chłodniczego zawiera również wiele typów regulatorów wydajności sprężarki, takich jak regulator ciśnienia parownika, typ KVP, regulator ciśnienia skrzyni korbowej, typ KVL, KVC i regulator ciśnienia skraplania, typ KVR, zawory elektromagnetyczne, filtry, zawory rozprężne, przepływomierze, wymienniki ciepła, manometry i wzierniki.
Zawory elektromagnetyczne umożliwiają oddzielną lub równoległą pracę parowników w dwóch komorach.
Jednostka edukacyjna jest wyposażona w dwie komory, z drzwiami i szafką, z których jedna symuluje proces zamrażania (jeden z dwóch ładunków) i ma swój parownik, a druga symuluje proces chłodzenia (drugi ładunek) i również ma swój parownik.
Dwa parowniki umożliwiają badanie supercoilingu czynnika chłodniczego pod kątem wydajności procesu.
Wydajność chłodnicza obu komór jest kontrolowana przez termostat.
Komora chłodzenia jest również wyposażona w regulator ciśnienia parowania.
Dla komory zamrażania dostępne są dwie metody odszraniania: elektryczna grzałka odszraniania i odszranianie gorącym gazem, w którym gorący czynnik chłodniczy jest podawany bezpośrednio ze sprężarki w przeciwnym kierunku przez parownik.
Oprogramowanie dostarczone wraz z trenażerem obsługuje cykl czynnika chłodniczego, kontroluje parametry chłodzenia i aktywuje usterki.
Trenażer jest dostarczany z przełącznikiem ON/OFF do podłączenia zasilania do trenażera i wyłącznikiem awaryjnym.
Schematyczny diagram jest wydrukowany na trenażerze, aby pokazać sekwencję cyklu czynnika chłodniczego podczas pracy.

Doświadczenia

Komora robocza 1 bez wymiennika ciepła
Komora robocza 1 z wymiennikiem ciepła
Komora robocza 2 bez wymiennika ciepła
Komora robocza 2 z wymiennikiem ciepła
Komora robocza 1 i komora 2 bez wymiennika ciepła
Komora robocza 1 i komora 2 z wymiennikami ciepła
Obserwacja wpływu filtra Iced- filtra lub osuszacza na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu zatkanej rury tłocznej przy sprężarce na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu nieszczelnej sprężarki na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu zatkanej rury wlotowej przy sprężarce na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu wadliwego regulatora wydajności KVC na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu wadliwego regulatora ciśnienia parowania KVP na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu wadliwego regulatora rozruchu KVL na parametry cyklu chłodzenia lub zamrażania.
Obserwacja wpływu wadliwego zaworu rozprężnego na parametry cyklu zamrażania.
Obserwacja wpływu wadliwego zaworu rozprężnego na parametry cyklu chłodzenia.
Obserwacja wpływu wadliwego wentylatora parownika na parametry cyklu zamrażania.
Obserwacja wpływu wadliwego wentylatora parownika na parametry cyklu chłodzenia.
Obserwacja wpływu uszkodzonego wentylatora skraplacza na parametry cyklu zamrażania lub chłodzenia.

Wymagane do działania

Komputer PC

Produkty powiązane

Absorpcyjny system chłodniczy

Jednostka edukacyjna (AR-016) została zaprojektowana w celu zilustrowania zasady działania absorpcyjnego układu chłodniczego. Wszystkie komponenty niezbędne dla systemu są dostępne, aby umożliwić uczniom wykonywanie szerokiej gamy eksperymentów.

Bedo

Czytaj dalej

Sprawdź szczegóły

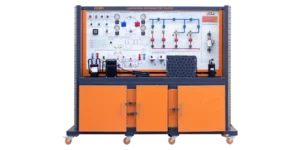

Chłodnictwo – trenażer pomp ciepła

Trenażer chłodzenia/pomp ciepła (AR-007) został zaprojektowany w celu zademonstrowania podstawowego cyklu chłodzenia, podstawowego cyklu pompy ciepła i zmiany stanu czynnika chłodniczego podczas przechodzenia przez cykl chłodzenia lub pompę ciepła oraz…

Bedo

Czytaj dalej

Sprawdź szczegóły

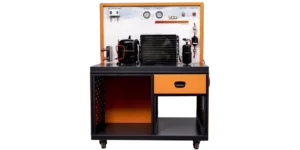

Jednostka bazowa systemu chłodzenia i klimatyzacji

Jednostka podstawowa systemu szkoleniowego chłodnictwa i klimatyzacji (AR – 001) została zaprojektowana w celu zademonstrowania podstaw zarówno systemów chłodniczych, jak i klimatyzacyjnych oraz ich komponentów. Urządzenie umożliwia obserwację działania systemów,…

Bedo

Czytaj dalej

Sprawdź szczegóły

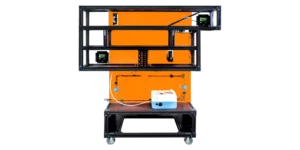

Model klimatyzacji

Model klimatyzacji (AR – 002) jest częścią systemu szkoleniowego chłodnictwa i klimatyzacji. Poprzez elektryczne i hydrauliczne podłączenie modelu do jednostki bazowej, tworzony jest kompletny obwód chłodniczy, symulujący pełny system klimatyzacji….

Bedo

Czytaj dalej

Sprawdź szczegóły

Model lodówki

Model lodówki (AR-005) jest częścią systemu szkoleniowego z zakresu chłodnictwa i klimatyzacji. W połączeniu z jednostką bazową tworzony jest model operacyjny domowej lodówki. Model jest podłączany do jednostki bazowej, mocowany…

Bedo

Czytaj dalej

Sprawdź szczegóły

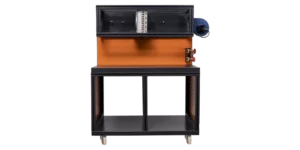

Model prostego systemu klimatyzacji
