Manometr membranowy z sygnałem wyjściowym modele PGT43HP.100, PGT43HP.160

Opis produktu – Manometr membranowy z sygnałem wyjściowym modele PGT43HP.100, PGT43HP.160

Opis produktu

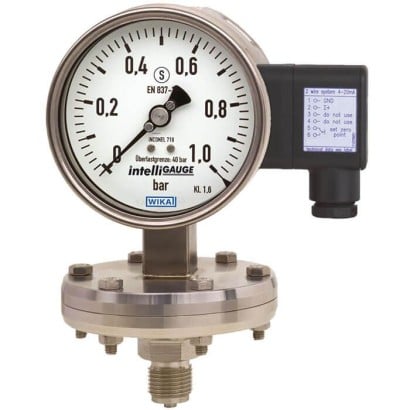

Model PGT43HP intelliGAUGE® to manometr zintegrowany z przetwornikiem sygnału, przeznaczony do aplikacji, w których ciśnienie procesowe musi być wskazywane lokalnie, a jednocześnie wymagane jest przesyłanie sygnału analogowego do sterowni lub systemu nadrzędnego – również w warunkach zwiększonego przeciążenia.

Dzięki metalowemu ogranicznikowi elementu ciśnieniowego urządzenie charakteryzuje się wysoką odpornością na przeciążenia: 40, 100 lub 400 bar, co czyni je odpowiednim rozwiązaniem do zastosowań związanych z bezpieczeństwem procesowym.

PGT43HP bazuje na wysokiej jakości manometrze bezpieczeństwa ze stali nierdzewnej model 432.36 o rozmiarze nominalnym 100 lub 160, produkowanym zgodnie z normą EN 837-3 i spełniającym wymagania wersji bezpieczeństwa S3. Dzięki temu możliwe jest spełnienie wymogów dotyczących lokalnego wskazania ciśnienia roboczego zbiorników ciśnieniowych bez konieczności stosowania dodatkowego mechanicznego punktu pomiarowego.

Zastosowanie

• Rejestracja i wyświetlanie wartości procesowych

• Przesyłanie sygnałów do sterowni:

  • 4…20 mA

  • 0…20 mA

  • 0…10 V

• Punkty pomiarowe o zwiększonym przeciążeniu: 40 / 100 / 400 bar

• Czytelny, analogowy wyświetlacz miejscowy bez zewnętrznego zasilania

• Aplikacje związane z bezpieczeństwem procesowym

Cechy charakterystyczne

• Brak konieczności konfiguracji – plug-and-play

• Zakresy skali: 0…16 mbar

• Wysokie bezpieczeństwo przeciążeniowe dzięki metalowemu ogranicznikowi

• Szeroki wybór materiałów specjalnych

• Do mediów gazowych, ciekłych i agresywnych, również w środowiskach agresywnych

• Konstrukcja w całości ze stali nierdzewnej

• Wersja bezpieczeństwa S3 zgodnie z EN 837

Konstrukcja i zasada działania

• System pomiarowy: membranowy

• Obrót wskazówki proporcjonalny do ciśnienia

• Położenie wskazówki mierzone przez bezkontaktowy elektroniczny czujnik kątowy, sprawdzony w aplikacjach motoryzacyjnych o krytycznym znaczeniu dla bezpieczeństwa

• Brak tarcia i zużycia – wysoka niezawodność długoterminowa

• Generowany sygnał wyjściowy proporcjonalny do ciśnienia (np. 4…20 mA)

Zakres elektrycznego sygnału wyjściowego jest automatycznie dopasowany do mechanicznej skali, co oznacza, że pełny zakres wskazań odpowiada 4…20 mA. Elektryczny punkt zerowy może być również ustawiony ręcznie.

Bezpieczeństwo i niezawodność

• Lokalne wskazanie pozostaje czytelne nawet w przypadku awarii zasilania

• Spełnia wymagania norm dotyczących lokalnego wskazania ciśnienia roboczego zbiorników

• Eliminacja potrzeby stosowania dodatkowego manometru mechanicznego

• Odpowiedni do zastosowań krytycznych pod względem bezpieczeństwa
