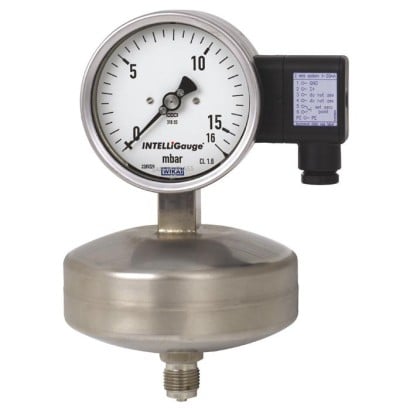

Manometr kapsułowy z sygnałem wyjściowym; modele PGT63HP.100, PGT63HP.160

Opis produktu – Manometr kapsułowy z sygnałem wyjściowym; modele PGT63HP.100, PGT63HP.160

Opis produktu

Model PGT63HP intelliGAUGE® to manometr kapsułkowy przeznaczony do aplikacji, w których wymagane jest lokalne wskazanie bardzo niskich ciśnień oraz jednoczesna transmisja sygnału do sterowni lub systemu nadrzędnego. Przyrząd umożliwia pomiar bardzo niskich ciśnień od 2,5 mbar, przy zachowaniu wysokiej odporności przeciążeniowej.

Wytrzymały kapsułowy system pomiarowy posiada zabezpieczenie przed przeciążeniem do 50-krotności pełnej wartości skali (50× FS), co zwiększa bezpieczeństwo pracy przy zmiennych warunkach procesowych.

Elektroniczny czujnik kątowy, sprawdzony w krytycznych z punktu widzenia bezpieczeństwa zastosowaniach motoryzacyjnych, mierzy położenie trzonu wskazówki w sposób bezkontaktowy, dzięki czemu jest całkowicie wolny od zużycia i tarcia. Na tej podstawie generowany jest sygnał wyjściowy proporcjonalny do ciśnienia, np. 4…20 mA.

Zakres sygnału wyjściowego jest automatycznie dopasowany do mechanicznego zakresu wskazań (pełna skala odpowiada 4…20 mA). Dodatkowo elektryczny punkt zerowy może być ustawiany ręcznie. Lokalny wyświetlacz mechaniczny pozostaje czytelny także w przypadku awarii zasilania, co pozwala ograniczyć konieczność stosowania dodatkowego punktu pomiarowego.

Komora pomiarowa jest zabezpieczona przed nieautoryzowaną ingerencją, a konstrukcja przyrządu zapewnia niski wpływ średniego zanieczyszczenia na działanie.

Zastosowanie

• Do gazowych, agresywnych mediów – również w agresywnych środowiskach

• Pomiary bardzo niskich ciśnień od 2,5 mbar

• Transmisja wartości procesowych do sterowni poprzez sygnały:

  • 4…20 mA

  • 0…20 mA

  • DC 0…10 V

Cechy charakterystyczne

• Brak konieczności konfiguracji – plug-and-play

• Wysokie bezpieczeństwo przeciążeniowe: do 50× pełnej skali

• Czytelny analogowy wyświetlacz:

  • NS 100

  • NS 160

• Niski błąd pomiaru oraz niski wpływ średniego zanieczyszczenia na działanie

• Komora pomiarowa zabezpieczona przed nieautoryzowaną ingerencją

Konstrukcja i zasada działania

• Typ przyrządu: manometr kapsułkowy

• System pomiarowy: kapsułowy, odporny na przeciążenia do 50× FS

• Czujnik położenia wskazówki: elektroniczny czujnik kątowy (bezkontaktowy)

• Sygnały wyjściowe: 4…20 mA / 0…20 mA / DC 0…10 V

• Automatyczne dopasowanie sygnału do skali mechanicznej; możliwość ręcznego ustawienia punktu zerowego
