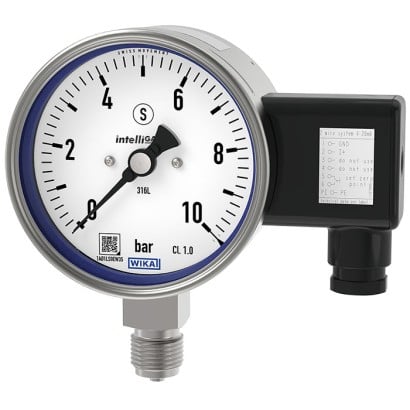

Manometr z sygnałem wyjściowym, wersja bezpieczna modele PGT23.100, PGT23.160

Opis produktu – Manometr z sygnałem wyjściowym, wersja bezpieczna modele PGT23.100, PGT23.160

Opis produktu

Modele PGT23 oraz PGT26 intelliGAUGE® są przeznaczone do zastosowań, w których wymagane jest lokalne wskazanie ciśnienia procesowego oraz jednoczesna transmisja sygnału do sterowni. Urządzenia łączą mechaniczny manometr z elektronicznym przetwarzaniem sygnału, generując analogowy sygnał wyjściowy 4…20 mA.

Dzięki takiej konstrukcji ciśnienie procesowe pozostaje czytelne na miejscu nawet w przypadku utraty napięcia zasilania, co jest kluczowe w instalacjach przemysłowych oraz w aplikacjach związanych z bezpieczeństwem. PGT23 spełnia wymagania norm i przepisów dotyczących lokalnego wskazania ciśnienia roboczego zbiorników ciśnieniowych – w praktyce pozwala to ograniczyć konieczność stosowania dodatkowego mechanicznego punktu pomiarowego.

Model PGT23 bazuje na wysokiej jakości manometrze bezpieczeństwa ze stali nierdzewnej model 23X.30. W pełni spawany system pomiarowy z rurką Bourdona generuje obrót wskazówki proporcjonalny do ciśnienia. Położenie wału wskazówki jest mierzone przez bezkontaktowy elektroniczny enkoder kątowy, stosowany również w zastosowaniach motoryzacyjnych o krytycznym znaczeniu dla bezpieczeństwa. Czujnik jest wolny od zużycia i tarcia, a na jego podstawie generowany jest sygnał 4…20 mA proporcjonalny do ciśnienia.

Dodatkowo kod QR na tarczy zapewnia łatwy dostęp do informacji dotyczących konkretnego przyrządu: numeru seryjnego, numeru zamówienia, certyfikatów oraz danych produktu.

W przypadku potrzeby zwiększonej odporności korozyjnej dostępny jest model PGT26, w którym części zwilżane wykonane są z Monel 400 (2.4360).

Zastosowanie

• Rejestracja i wyświetlanie wartości procesowych

• Transmisja sygnału do sterowni: 4…20 mA

• Czytelny, analogowy wyświetlacz miejscowy bez zewnętrznego zasilania

• Przemysł przetwórczy:
  chemiczny, petrochemiczny, naftowy i gazowy, energetyka, woda i ścieki

Cechy charakterystyczne

• Brak konieczności konfiguracji – plug-and-play

• Sygnał wyjściowy: 4…20 mA

• Zakresy pomiarowe: 0…0,6 bar do 0…1600 bar

• Dostępna wersja bezpieczeństwa z solidną przegrodą (Solidfront)

• Model PGT26: części zwilżane z Monel 400 (2.4360)

• Kod QR na tarczy – szybki dostęp do danych urządzenia

Konstrukcja i zasada działania

• System pomiarowy: w pełni spawany system z rurką Bourdona

• Wskazanie: mechaniczne, analogowe

• Pomiar położenia wskazówki: bezkontaktowy elektroniczny enkoder kątowy

• Sygnał wyjściowy: 4…20 mA proporcjonalny do ciśnienia

• Zintegrowany układ zapewnia lokalny odczyt nawet przy braku zasilania
