Metody pomiaru przepływu
Metody pomiaru przepływu - obrazek 2

Metody pomiaru przepływu

Bedo
Kategorie:

Dodaj do zapytania

Opis

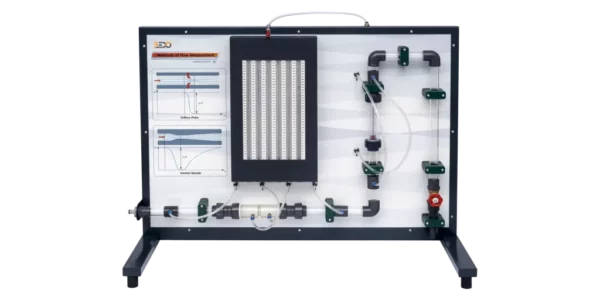

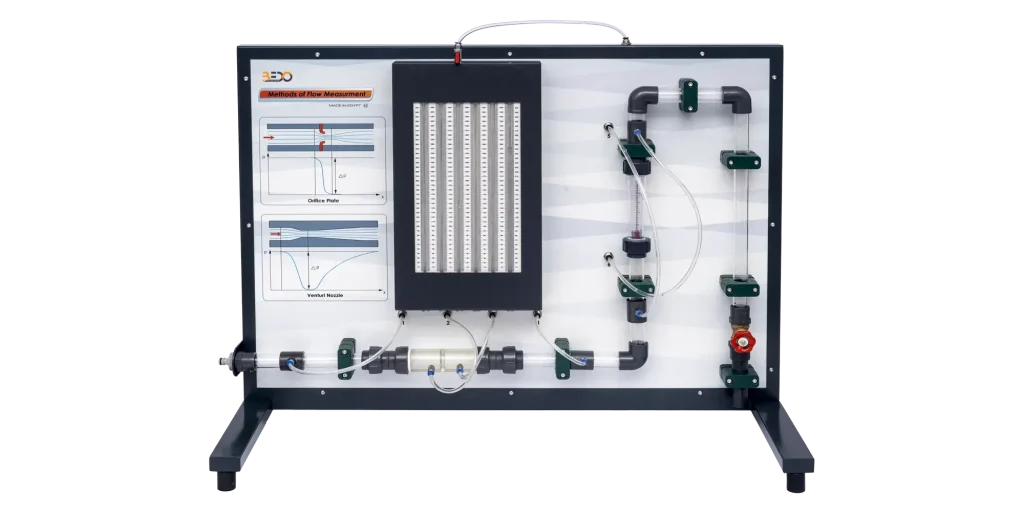

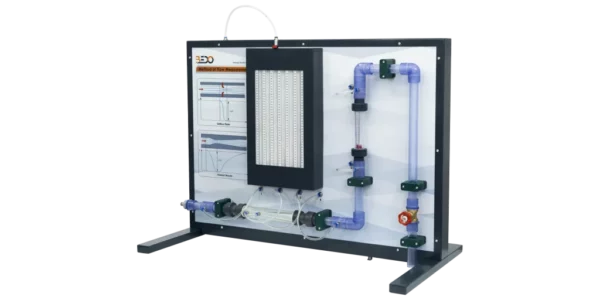

Jednostka edukacyjna do pomiaru przepływu (FM-002) jest jednostką stołową, która preferuje być podłączona do głównej jednostki hydraulicznej, aby zapewnić duże doświadczenie dla stażystów, jednostka ilustruje podstawowe eksperymenty, aby dowiedzieć się, jak mierzyć natężenie przepływu za pomocą różnych instrumentów. Przyrządy te są zaprojektowane z przezroczystymi obudowami w celu wizualizacji ich działania i funkcji.

Dane techniczne

  • Przyrządy pomiarowe
    • Płytka wirowa/dysza pomiarowa
    • Venturi
    • Rotametr
  • Manometr
    • 6-rurowy manometr … 390 mmwc
  • Dysza Venturiego
    • A= 84 – 338 mm
    • Wlot: 10. 5 stopni
    • Wyjście: 4 stopnie
  • Rotametr
    • Zakres pomiarowy 1700 L/h max
  • Przepływomierz płytkowy
    • Średnica= 14 mm
  • Rurka Pitota
    • Do pomiaru ciśnienia całkowitego

Zakres dostawy

  • Metody pomiaru przepływu – (FM – 002)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Urządzenie edukacyjne posiada zamknięty obieg wody z różnymi metodami pomiaru natężenia przepływu.
  • Przyrządy pomiarowe jednostki edukacyjnej obejmują: przepływomierz/dyszę pomiarową z kryzą, dyszę Venturiego, rotametr i Pitota
  • 6 manometrów rurowych do określania rozkładu ciśnienia w dyszy Venturiego, przepływomierzu z kryzą i dyszy pomiarowej.
  • Jednostkę eksperymentalną umieszcza się łatwo i bezpiecznie na powierzchni roboczej głównej jednostki hydraulicznej.
  • Woda jest dostarczana, a natężenie przepływu jest mierzone przez główną jednostkę hydrauliczną.

Eksperymenty

  • Badanie metod pomiaru przepływu za pomocą
    • Przepływomierza płytkowego/ Dyszy pomiarowej
    • Rurki Pitota (pomiar ciśnienia całkowitego i statycznego)
    • Dyszy Venturiego
    • Rotametru
  • Pomiar przepływu porównanie różnych przyrządów
  • Wyznaczanie odpowiedniego współczynnika przepływu
  • Pomiar ciśnienia za pomocą rurki Pitota
  • Kalibracja przyrządów pomiarowych

Wymagania eksploatacyjne
