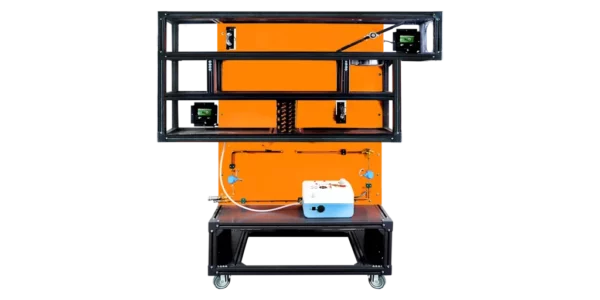

Model klimatyzacji
Model klimatyzacji - obrazek 2

Model klimatyzacji

Bedo
Kategorie:

Dodaj do zapytania

Opis

Model klimatyzacji (AR – 002) jest częścią systemu szkoleniowego chłodnictwa i klimatyzacji. Poprzez elektryczne i hydrauliczne podłączenie modelu do jednostki bazowej, tworzony jest kompletny obwód chłodniczy, symulujący pełny system klimatyzacji.



1 Kanał powietrzny. 2 Nawilżacz. 3 Szybkozłącze wylotowe. 4 Szybkozłącze wlotowe. 5 Parownik. 6 Zawór rozprężny. 7 Podgrzewacz wstępny. 8 Podgrzewacz końcowy. 9 Dmuchawa. 10 Czujnik wilgotności i temperatury. 11 Wlot świeżego powietrza. 12 Przepustnica powietrza. 13 Wylot powietrza. 14 Czujnik przepływu. 15 Elektrozawór wlotowy. 16 Elektrozawór wylotowy. 17 Zawór napełniający czynnikiem chłodniczym.

Dane techniczne

  • Kanał powietrzny.
  • Nawilżacz.
    • Zasilanie: 220 – 230 V, 50/60 Hz.
    • Pojemność wody: 2 litry.
    • Ciśnienie pary: 2,5 bara.
    • Moc elektryczna wrzenia: 1000 W.
  • Zawór rozprężny
    • Materiał korpusu: Mosiądz
    • Długość rurki kapilarnej [in]: 59 in
    • Długość rurki kapilarnej [mm]: 1500 mm
    • Ustawienie fabryczne (FS) [°C]: 6 °C
    • Kierunek przepływu: Pojedynczy przepływ
    • Maks. Ciśnienie robocze [bar]: 34 bar
    • Statyczne przegrzanie (SS) [°C]: 4 °C
    • Statyczne przegrzanie (SS) [°F]: 7,2 °F
    • Zakres temperatur [°C] [Max]: 10 °C
    • Zakres temperatur [°C] [Min]: -40 °C
  • Grzałki: 800 W.
  • Dmuchawa.
    • Przepływ powietrza: 400 m3/h.
    • Moc: 0,09 KW.
    • Napięcie: 220 V.
    • Ciśnienie: 340 Pa.
    • RPM: 2800 r/min.
    • Częstotliwość: 50 Hz.
  • Czujnik wilgotności i temperatury.
    • Zakres pomiarowy: 10 do 95% RH, -40 do 60°C.
    • Czujnik temperatury: pt100.
    • Dokładność: ± 2,5% RH, ± 0,3°C.
    • Wyjścia analogowe: 0-10V lub 4-20 mA.
    • Zasilanie: 24V AC/ DC.
  • Zawór elektromagnetyczny.
    • Zakres temperatur otoczenia [°C] [Max]: 80°C.
  • Częstotliwość [Hz]: 50 Hz.
  • Zakres temperatur otoczenia [°C] [Min]: -40°C.
  • Zużycie energii: 12 W.
  • Wilgotność względna [% RH] [Max]: 100 %.
  • Wilgotność względna [% RH] [Min]: 0 %.
  • Napięcie zasilania: 220 V.

Zakres dostawy

  • Model klimatyzatora – (AR – 002)
  • Twarda kopia instrukcji obsługi

Opcje

Wymagania eksploatacyjne

Szczegóły techniczne

  • Ten model demonstruje zasady i komponenty pełnego systemu klimatyzacji.
  • Ten model przedstawia działanie systemu klimatyzacji oraz tryby pracy powietrza obiegowego i zewnętrznego.
  • Klimat w pomieszczeniu jest tworzony przez interakcję temperatury powietrza, temperatury ogrzewania i wilgotności powietrza.
  • Model zawiera dwa kanały powietrzne z przezroczystym frontem.
  • Górny kanał powietrzny służy jako komora klimatyczna, podczas gdy dolny kanał powietrzny zawiera chłodnicę powietrza, dwie elektryczne nagrzewnice powietrza i nawilżacz parowy, powietrze w systemie kanałów może być chłodzone, ogrzewane, nawilżane lub osuszane.
  • Poszczególne elementy systemu są obsługiwane za pomocą oprogramowania.
  • Temperatura i wilgotność przed i za parownikiem oraz w komorze klimatycznej są rejestrowane przez czujniki, digitalizowane i dynamicznie reprezentowane w oprogramowaniu.
  • Klimatyzacja powietrza może być monitorowana na wykresie h-x.
  • Model jest podłączony do jednostki bazowej elektrycznie za pomocą kabli danych i hydraulicznie za pomocą węży czynnika chłodniczego.

Eksperymenty

  • Eksperyment operacyjny
    • Proces chłodzenia
    • Proces ogrzewania
    • Proces nawilżania
    • Proces osuszania
    • Chłodzenie z procesem nawilżania
    • Chłodzenie z procesem osuszania
    • Grzanie z osuszaniem Proces
    • Eksperymenty z symulacją ustawień domyślnych
    • Uszkodzony przewód tłoczny sprężarki
    • Uszkodzony przewód wlotowy sprężarki
    • Usterka wentylatora skraplacza
    • Usterka zaworu rozprężnego
    • Usterka parownika
    • Ogrzewanie z nawilżaniem
