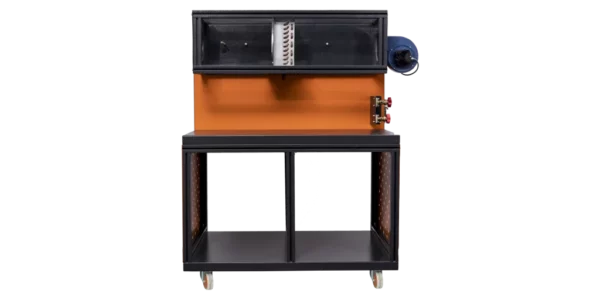

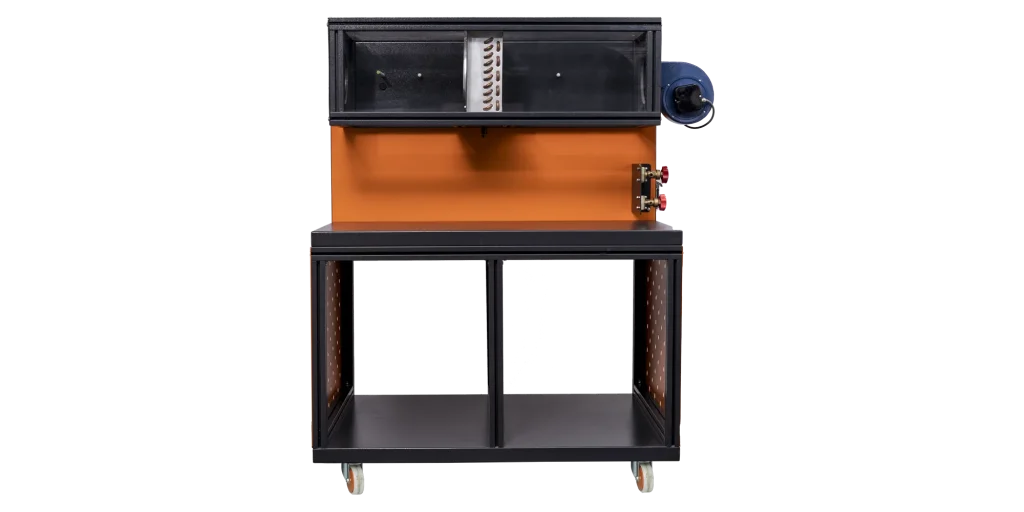

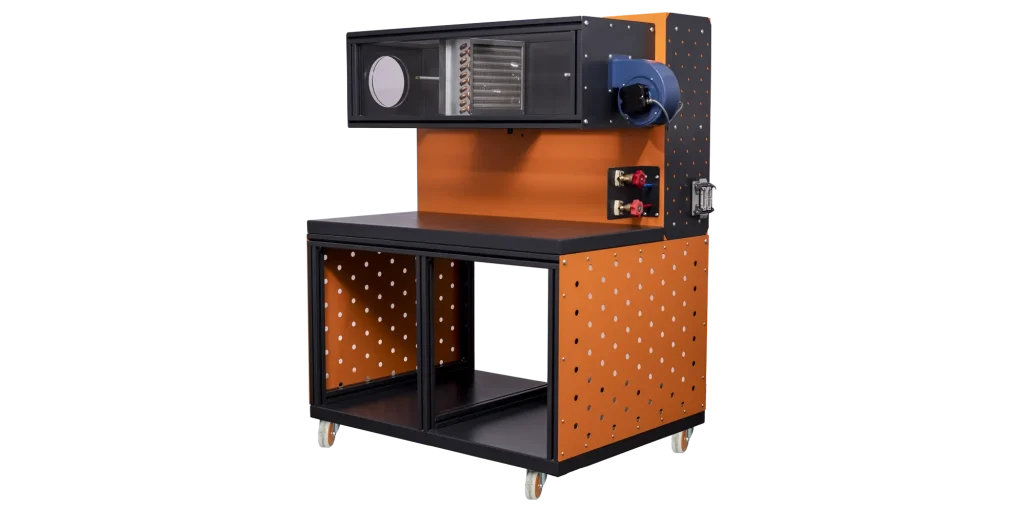

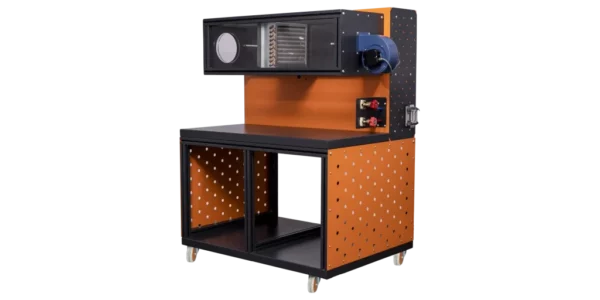

Model prostego systemu klimatyzacji
Model prostego systemu klimatyzacji - obrazek 2
Model prostego systemu klimatyzacji - obrazek 3

Model prostego systemu klimatyzacji

Bedo
Kategorie:

Dodaj do zapytania

Opis

Model prostego systemu klimatyzacji (AR-003) jest częścią zestawu edukacyjnego z zakresu chłodnictwa i klimatyzacji. Podłączając model do jednostki bazowej elektrycznie i hydraulicznie, tworzy się kompletny obwód chłodniczy do symulacji prostego systemu klimatyzacji.



1 Parownik 2 Kanał powietrzny 3 Czujnik natężenia przepływu 4 Czujnik temperatury i wilgotności 5 Szybkozłącze wylotowe 6 Szybkozłącze wlotowe 7 Dmuchawa

Dane techniczne

  • Kanał powietrzny.
  • Dmuchawa
    • Przepływ powietrza: 400 m3/h.
    • Moc: 0,09 KW.
    • Napięcie: 220 V.
    • Ciśnienie: 340 Pa.
    • Prędkość obrotowa: 2800 r/min.
    • Częstotliwość: 50 Hz.
  • Zawór rozprężny
    • Materiał korpusu: Mosiądz
    • Długość rurki kapilarnej [in]: 59 in
    • Długość rurki kapilarnej [mm]: 1500 mm
    • Ustawienie fabryczne (FS) [°C]: 6 °C
    • Kierunek przepływu: Pojedynczy przepływ
    • Maks. Ciśnienie robocze [bar]: 34 bar
    • Statyczne przegrzanie (SS) [°C]: 4 °C
    • Statyczne przegrzanie (SS) [°F]: 7,2 °F
    • Zakres temperatur [°C] [Max]: 10 °C
    • Zakres temperatur [°C] [Min]: -40 °C
  • Zawór elektromagnetyczny
    • Zakres temperatur otoczenia [°C][Max]: 80 °C.
    • Zakres temperatur otoczenia [°C] [Min]: -40 °C.
    • Częstotliwość [Hz]: 50 Hz.
    • Zużycie energii: 12 W.
    • Wilgotność względna [% RH] [Max]: 100 %.
    • Wilgotność względna [% RH] [Min]: 0 %.
    • Napięcie zasilania: 220 V.
  • Czujnik temperatury i wilgotności
    • Zakres pomiarowy: 10 do 95% RH, -40 do 60°C.
    • Czujnik temperatury: pt100.
    • Dokładność: ± 2,5% RH, ± 0,3°C.
    • Wyjścia analogowe: 0-10V lub 4-20 mA.
    • Zasilanie: 24V AC/ DC.

Zakres dostawy

  • Model prostego systemu klimatyzacji (AR – 003)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • Model ten demonstruje zasady chłodzenia pomieszczenia i komponenty prostego systemu klimatyzacji.
  • Komponenty modelu to kanał powietrzny z przezroczystym frontem, dmuchawa do transportu powietrza, parownik jako chłodnica powietrza, zawór rozprężny, zawory elektromagnetyczne i szybkozłącza czynnika chłodniczego.
  • Dmuchawa jest wyposażona w przepustnicę.
  • Termostatyczny zawór rozprężny działa jako element rozprężny.
  • Przepływ objętościowy powietrza jest mierzony za pomocą czujnika przepływu powietrza
  • Temperatura i wilgotność względna są mierzone przed i za parownikiem za pomocą czujników.
  • Wszystkie komponenty są przejrzyście rozmieszczone w modelu.
  • Oprogramowanie obsługuje poszczególne komponenty, system i symulację błędów.
  • Urządzenie jest wyposażone w wylot powietrza.
  • Model jest połączony z jednostką bazową elektrycznie za pomocą kabli danych i hydraulicznie za pomocą węży czynnika chłodniczego.

Eksperymenty

  • Eksperyment operacyjny
  • Domyślne eksperymenty symulacyjne
    • Zatkany przewód tłoczny sprężarki
    • Zatkany przewód wlotowy sprężarki Zatkany
    • Usterka wentylatora skraplacza
    • Usterka zaworu rozprężnego
    • Zatkany parownik

Wymagane do działania
