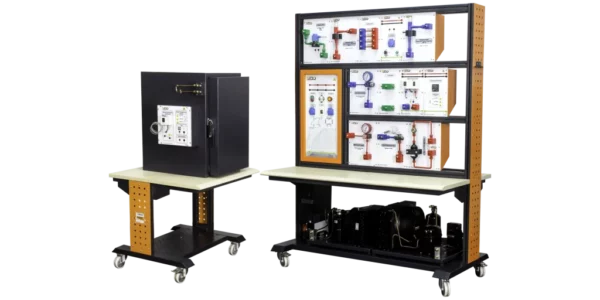

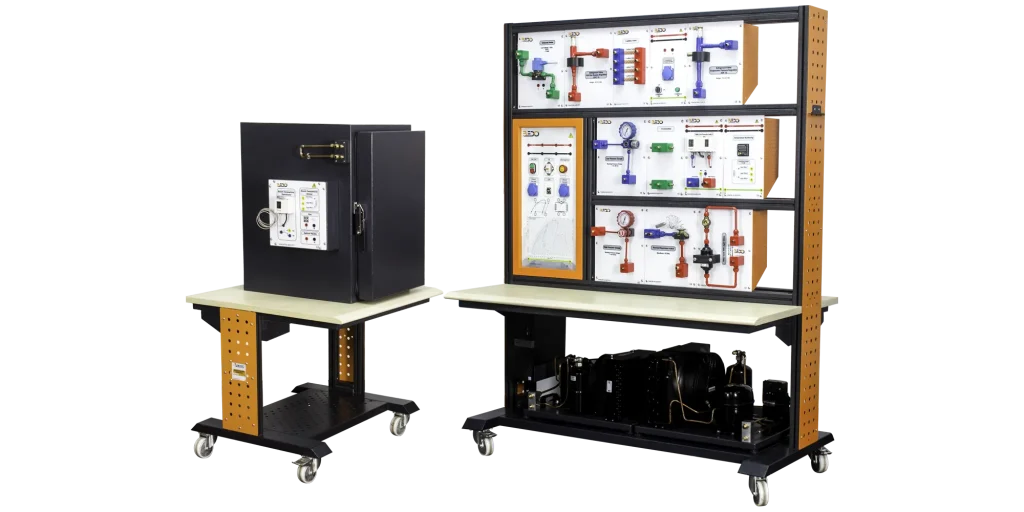

Modułowy system szkolenia w zakresie chłodnictwa dla R134A

Opis

Modułowy system szkolenia chłodniczego (AR-024) umożliwia uczestnikom szkolenia projektowanie obwodów chłodniczych R134a oraz wykonywanie podstawowych i zaawansowanych eksperymentów na tych obwodach. Modułowe komponenty chłodnicze używane w tym trenażerze są prawdziwymi komponentami, które mają na celu zapoznanie stażystów z komponentami chłodniczymi na rynkach w celu zdobycia różnych umiejętności technicznych, takich jak wykonywanie niezbędnych połączeń, rozładowywanie urządzenia z pary wodnej, odkurzanie systemu, ładowanie i rozładowywanie systemu freonem.

Dane techniczne

Kod zestawu głównego: (AR – 024.1)
- Urządzenie skraplające
  - Częstotliwość: 50 Hz (Standard)
  - Nominalna wydajność chłodnicza: 1412 watów (Standard)
- Sprężarka
  - Typ: Sprężarki tłokowe
  - Opis produktu: R-134a
  - Napięcie/częstotliwość: 220-240 V ~ 50 Hz
  - Wydajność chłodnicza (R) Btu/h: 5000
  - Moc wejściowa (I) W: 637
  - Wydajność (E) Btu/Wh: 7,85
  - Temperatura parowania. Zakres: -15°C do 15°C
- Silnik wentylatora
  - R.P.M: 1300 tr/min
  - Moc wału: 55 W
  - Średnica łopatek wentylatora: Ø 250 mm
  - Zabezpieczenia: Przeciążenie
- Odbiornik
  - Pojemność: 0,75 L
  - PMS / Maks. ciśnienie robocze: 32 bary
  - Osłona wentylatora Miejsce na siatkę < 8 mm
- Regulator ciśnienia parownika KVP 15
  - Zakres regulacji: 0 – 5,5 bar
  - Maksymalne ciśnienie robocze: 18 bar
  - Średni zakres temperatur: -45 – 130 °C
  - Rating capacity [kW]: 2. 8
- Zawór elektromagnetyczny
  - Napięcie cewki: 220 V
  - Częstotliwość: 50 Hz
  - Moc: 11 W.
- Przyłącze T
- Zbiornik filtra z wziernikiem
  - Pojemność netto: 0,114 l.
  - COT: -40~+70 °C
  - Średnia: R-134a
- Wysoki manometr
  - Ciśnienie robocze: 0~35 bar.
- Regulator obejściowy gorącego gazu KVC 15
  - Zakres regulacji Pe = 0,206843 – 5,99844 bar
  - Maksymalne ciśnienie robocze MWP = 27. 99271 bar
  - Maksymalne ciśnienie testowe Pe = 31,02641 bar
  - Średni zakres temperatur -45 ~ 130 °F
  - Maksymalne pasmo P = 1,99948 bar
- Termostat temperatury pomieszczenia i czujnik temperatury pomieszczenia
  - Czujnik temperatury: PT100.
  - Powierzchnia wężownicy parownika: 2m2.
  - Moc grzałki odszraniania: 150 W.
- Czujnik pomiarowy
  - Ciśnienie: 2 x czujnik ciśnienia
  - Temperatura: 3 x pt100
- PrzyłączaPrzyłącza ciśnieniowe
  - 3 x 7/16″ UNF+ 1x 5/8″
- Zakresy pomiarowe
  - Zakres pomiaru ciśnienia HP/LP: -100…5000 kPa / -0. 1…5 Mpa / -1…50 bar (rel) / -14.7…725 psi
  - Zakres pomiaru temperatury: -50…+150 °C / -58…302 °F
  - Zakres pomiaru podciśnienia (rel): -1…0 bar / -14,7…0 psi
  - Przeciążenie: 52 bar, 5200 kPa, 5,2 Mpa, 754 psi
- Węże
  - Maks. Ciśnienie robocze: 800 psi / 55 barów
  - Ciśnienie rozruchowe: 4000 psi / 276 barów
- Termiczny zawór rozprężny
  - Czynnik chłodniczy: R-134a
- Rurki kapilarne
  - Rurka kapilarna 36 → ID = 0,9 mm
  - Rurka kapilarna 44 → ID = 1,1 mm
  - Rurka kapilarna 55 → ID = 1,4 mm
  - Rurka kapilarna 70 → ID = 1,8 mm
  - Długość: 1,8 m.
- Monitorowanie temperatury
- Przełączniki wysokiego/niskiego ciśnienia
  - Temperatura otoczenia [°C]= -40 – 65 °C
  - Różnica po lewej stronie [bar]= 0,70 – 4,00 bar
  - Różnica po prawej stronie [bar]= 4,0 bar
  - Maks. Ciśnienie robocze, lewa strona [bar] Pe = 17,0 bar
  - Maks. Ciśnienie robocze, prawa strona [bar] Pe = 35,0 bar
  - Regulacja lewa strona [bar]Pe = -0,20 – 7,50 bar
  - Regulacja prawa strona [bar] Pe = 8,0 – 32,0 bar
- Manometr niskiego ciśnienia
  - Ciśnienie robocze: -1~25 bar.

Zakres dostawy

Modułowy chłodniczy system szkoleniowy dla R134A (AR – 024)
- Zestaw główny (AR – 024. 1)
Twarda kopia instrukcji obsługi

Opcje

Zawartość cyfrowa (BI-01)
Cyfrowy kolektor czynnika chłodniczego (AR – 024. 2.1)
Detektor wycieku czynnika chłodniczego (AR – 024.2.2)
Urządzenie do odzyskiwania czynnika chłodniczego (AR – 024.2.3)
Pompa próżniowa (AR – 024.2. 4)
Bezprzewodowa waga czynnika chłodniczego (AR – 024.2.5)
Cyfrowe mierniki cęgowe (AR – 024.2.6)
Butla z azotem (AR – 024.2.7)
Butla z czynnikiem chłodniczym (AR – 024.2. 8)

Szczegóły techniczne

Jednostka szkoleniowa z zakresu chłodnictwa demonstruje podstawowy cykl stosowany w systemach chłodniczych, a także różne urządzenia pomocnicze, które można dodać do cyklu, aby uczynić go bardziej kontrolowanym i zwiększyć jego ogólną wydajność chłodniczą.
Trener umożliwia uczestnikom szkolenia czytanie, używanie i wykonywanie obliczeń związanych z wykresami ciśnienie-entalpia dla freonu R134a oraz lepsze zaznajomienie się z komponentami cyklu i funkcją każdego z nich, a także narzędziami używanymi do wykonywania niezbędnych pomiarów w cyklu.
System szkoleniowy składa się z solidnej ramy ze stojakami, jednostki skraplającej, jednostki parownika, modułów eksperymentalnych oraz narzędzi i sprzętu chłodniczego.
Rama pomaga uczestnikom szkolenia w łatwym konstruowaniu obwodów chłodniczych poprzez wkładanie modułów eksperymentalnych do stojaków i łączenie ich za pomocą rur chłodniczych, a także jest używana jako stół warsztatowy do ćwiczeń technicznych.
Rama zawiera również główny moduł zasilania, który zawiera dwa rzędy zacisków liniowych i neutralnych, przycisk awaryjny, wyłącznik automatyczny, przełącznik ON/OFF trenera, gniazda zasilania, gniazdo USB i wykres P-H R134a.
Urządzenie skraplające składa się ze sprężarki, skraplacza, wentylatora skraplacza i odbiornika cieczy. </Zespół parownika posiada drzwiczki izolujące niską temperaturę spowodowaną przez wężownicę parownika wewnątrz lodówki i składa się z wężownicy parownika, termostatu temperatury pokojowej i modułu temperatury pokojowej.
Zespół parownika jest dostarczany z wlotami i wylotami do budowy obwodów chłodniczych oraz ładowania i rozładowywania czynnika chłodniczego.
Moduły eksperymentalne to moduł regulatora ciśnienia parownika KVP 15, moduł termicznego zaworu rozprężnego, moduł zaworu elektromagnetycznego, moduły rurek kapilarnych, moduł złącza T, moduł monitorowania temperatury, zbiornik filtra z modułem wziernika, moduł przełączników wysokiego / niskiego ciśnienia, moduł manometru wysokiego ciśnienia, moduł manometru niskiego ciśnienia, moduł regulatora obejścia gorącego gazu KVC 15, moduł sterowania mocą sprężarki, termostat temperatury pokojowej i moduł czujnika temperatury pokojowej.
Trener pozwala uczestnikom szkolenia nauczyć się sekwencji tworzenia i konserwacji cykli chłodniczych, tak jak są one wykonywane w prawdziwym życiu.
Jednostka edukacyjna pozwala uczestnikom szkolenia zdobyć te umiejętności i wiele więcej poprzez bezpieczne eksperymentowanie.
Jednostka skraplająca, jednostka parownika i moduły eksperymentalne są przygotowane przez wloty i wyloty, aby ułatwić podłączenie węży i tworzenie cykli chłodniczych.
Cały trenażer jest całkowicie bezpieczny do wykonywania szerokiej gamy cykli chłodniczych.
Trenażer jest dostarczany z wężami i kablami w uchwycie na wąż po stronie trenażera.

Eksperymenty

Projektowanie sprężarkowego obiegu chłodniczego.
Ładowanie i rozładowywanie systemów chłodniczych.
Obsługa komponentów chłodniczych.
Cykliczny proces produkcji chłodu.
Porównanie różnych elementów rozprężnych.
Projektowanie różnych prostych obiegów chłodniczych.
Projektowanie, działanie i regulacja podstawowych modułów eksperymentalnych obiegów:
- Wziernik z filtrem/osuszaczem.
- Zawór rozprężny.
- Termiczny zawór rozprężny.
Elektryczny termostat dwupunktowy z histerezą przełącznika.
Odbiornik linii ssącej.
Ustawianie różnych zaawansowanych obiegów chłodniczych.
Projektowanie, działanie i regulacja zaawansowanych modułów eksperymentalnych obiegów:
- Ciśnienie parowania, ciśnienie wlotowe, wydajność i regulatory chłodzenia.
- Termostat elektryczny.
- Zawór ręczny jako element rozprężny
- Zawór po wtrysku.
- Zawór elektromagnetyczny z cewką.
- Czterodrożny zawór rewersyjny.
- Zasilanie i stycznik pomocniczy.
- Przekaźnik czasowy.
- Czasomierz odszraniania.
- Odszranianie gorącym gazem.
- Usuwanie wilgoci z rur za pomocą butli z azotem i cyfrowego rozdzielacza.
Odkurzanie systemu za pomocą pompy próżniowej i cyfrowego rozdzielacza.
Naładowanie obiegu chłodniczego czynnikiem chłodniczym z butli z czynnikiem chłodniczym za pomocą urządzenia do odzyskiwania.
Identyfikacja ilości czynnika chłodniczego pobranego z butli z czynnikiem chłodniczym do obiegu za pomocą bezprzewodowej wagi.
Sprawdzanie i ładowanie czynnika chłodniczego za pomocą amperomierza zaciskowego.
Wizualizacja przepływu czynnika chłodniczego przez rury i upewnienie się, że w cyklu nie ma pęcherzyków powietrza za pomocą wziernika.
Wykonywanie testu szczelności za pomocą wykrywacza nieszczelności.

Moduły

Wyświetlacz: LCD (przekątna 5 cali)
Podświetlenie: Niebieskie (regulowany czas trwania)
Wskaźnik niskiego poziomu baterii: jest wyświetlany, gdy napięcie baterii spadnie poniżej poziomu roboczego.
Wskaźnik przekroczenia zakresu: OL dla ciśnienia,
Auto Power Off: 30 minut bezczynności (regulowane)
Maksymalne ciśnienie w kolektorze: 800 Psig (5500 kPa)
Typ baterii: 6 x alkaliczne AA
Żywotność baterii: typowo 350 godzin (bez próżni, podświetlenia i łączności bezprzewodowej)
Częstotliwość radiowa: 2,4 GHz
Zasięg łączności bezprzewodowej: 1000 stóp (305 metrów) w linii wzroku – odległość zmniejsza się przez przeszkody
Port danych: Micro USB (do pobierania dzienników danych lub aktualizacji oprogramowania sprzętowego)
Środowisko pracy: 32°F do 122°F (0°C do 50°C) przy <75% wilgotności względnej
Środowisko przechowywania: -4°F do 140°F (-20°C do 60°C) przy <80% wilgotności względnej (z wyjętą baterią)
Współczynnik temperatury: 0. 1 x (określona dokładność) na °C (0°C do 18°C, 28°C do 50°C), na 1,8°F (32°F do 64°F, 82°F do 122°F)
Waga: 4,03 funta (1,83 kg)
” Wodoodporność: Zaprojektowany zgodnie z IP54

Typ czujnika: Podczerwień (IR)
Żywotność czujnika: typowo 10 lat
Poziomy czułości: Wysoki, średni, niski, turbo (do wyboru)
Maksymalna czułość: 0,03 uncji/rok (1g/a), nieruchomo; 0,1 uncji/rok (3g/a), w ruchu
Informacja zwrotna o wykryciu: Czerwona wskazówka LED, wykres słupkowy LCD, cyfry LCD, sygnał dźwiękowy
Czynniki chłodnicze: HFC, HCFC, CFC, HFO i mieszanki
Czas reakcji: <1 sekunda typowo
Czas odzyskiwania: <5 sekund typowo
Typ baterii: 3,7 VDC (nominalnie) 2550 mAh, niewymienna
Czas ładowania: typowo 6 godzin z dołączoną ładowarką.
Żywotność baterii: typowo 10 godzin, podświetlenie wyłączone
Auto Power Off: 10 minut bez wykrycia lub naciśnięcia przycisku
Środowisko pracy: 32°F do 104°F (0°C do 40°C); < 75% wilgotności względnej (bez kondensacji)
Temperatura przechowywania: -4°F do 140°F (-20°C do 60°C); < 80% wilgotności względnej
Odporność na wodę: Zaprojektowany zgodnie z IP54

Wyświetlacz: LCD 2 x 10000 z komunikatem o stanie
Podświetlenie: Kolor niebieski
Częstotliwość pomiaru: 3,3 razy na sekundę, nominalnie
Zakres czujnika ciśnienia portu wejściowego: -30″ Hg do 600 psig
Zakres czujnika ciśnienia portu wyjściowego: – 30″ Hg do 600 psig
Odcięcie wysokiego ciśnienia: 558 psig, nominalnie
Rozdzielczość i jednostki: 1 psig (1″ Hg), 0. 05 bar (2 cmHg), 0,01 Mpa (2 cmHg), 5 Kpa (2 cmHg)
Dokładność czujnika ciśnienia: ± 0,5 ” Hg (próżnia) ± (0,6% odczytu +2 psig)
Próżnia końcowa: 14,9″ Hg
Sprężarka: Dwucylindrowy tłokowy (bezolejowy)
SilnikDC: 1 HP (zmienna inteligentna prędkość)
Maks. pobór prądu: 12,0 AAC
Zawór: Pojedynczy dwuprzewodowy zawór kulowy

Nominalny przepływ: 8 CFM (VP85), 5 CFM (VP55)
Pojemność oleju: 8 uncji (237 ml)
Kompatybilność oleju: Olej do pomp próżniowych
Podświetlenie oleju: Niebieska dioda LED
Spust oleju: Zawór kulowy
Rozmiary portów: (1) 1/4″ (8 mm), (2) 3/8″ (10 mm), (1) 1/2″ (15 mm)
Sprężarka: Obrotowa łopatka, dwustopniowa
Silnik: 3/4 HP bezszczotkowy DC
RPM: 2500 (VP85)
Źródło zasilania: 207 do 253 VAC @ 50/60 Hz (VP85),)
Środowisko pracy: 30°F do 122°F (-1. 1°C do 50°C)

Powyżej zakresu: Wyświetlany jest komunikat „OL”
Maksymalne obciążenie: 252 funty (114 kg)
Automatyczne wyłączenie zasilania: 30 minut bezczynności (brak zmiany wagi lub naciśnięcia przycisków)
Podświetlenie: Niebieskie, wyłącza się po 60 sekundach, jeśli nie zostaną naciśnięte żadne przyciski
Dokładność:
- ±0,03%rdg + 0,25 oz (10 g), od 0 do 66 lbs (od 0 do 30 kg)
- ±0,05%rdg + 0,25 oz (10 g), od 66 do 252 lbs (od 30 do 114 kg)
Rozdzielczość i jednostki:
- lb oz (0. 25 oz), lb (0,1 lb), oz (0,1 oz),
- kg g (10 g), kg (0,1 kg), g (10 g)
Współczynnik temperatury: 0,1 x (określona dokładność) na °F
Zasięg bezprzewodowy: 100 stóp (30 metrów)
Częstotliwość radiowa: 2400 MHz

Prąd AC (A): 600A ±(2%+10)
Prąd DC (A): 600A
Częstotliwość napięcia AC(Hz):10Hz~10kHz±(1%+5)
Rezystancja (Ω): 60MΩ ±(0,8%+2)
Częstotliwość (Hz):10Hz~10MHz ±(0,1%+4)
Częstotliwość prądu AC (Hz): 50Hz~100Hz±(1%+5)
Napięcie AC (V): 600V ±(0.8%+5)
Napięcie DC (A): 600V ±(0.5%+2)
Pojemność (F): 60mF ±(4%+5)

Objętość: 20 L
Ciśnienie: 200 bar

W zależności od typu czynnika chłodniczego w układzie
